Обсуждение подсветок экранов в телевизорах: Direct LED и Edge LED

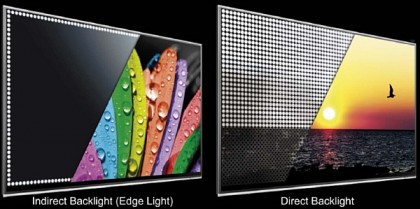

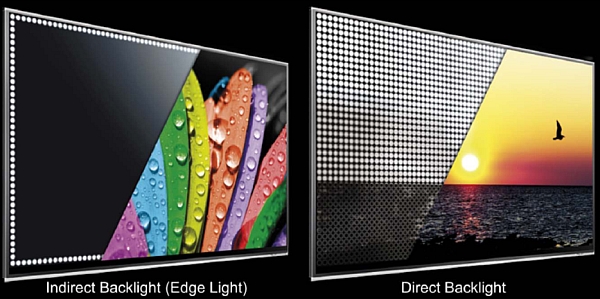

В описании технических характеристик экранов телевизоров можно встретить применение различных типов подсветки экрана. Большинство крупных производителей телевизоров используют одну из двух светодиодных подсветок: Direct LED или Edge LED. Между собой они отличаются количеством и геометрическим расположением светодиодов. В зависимости от того, как расположены светодиоды, изменяются и характеристики матрицы. Каждая подсветка обладает некоторыми преимуществами и недостатками. В этой связи при выборе LED телевизора необходимо определиться, какая подсветка Вам необходима: Direct LED или Edge LED? Попробуем разобрать особенности каждой из них, а также выяснить их сильные и слабые стороны.

Подсветка Direct LED

Direct LED - задняя подсветка, при которой светодиоды располагаются по площади позади матрицы. Чтобы понять как она устроена посмотрим следующие картинки.

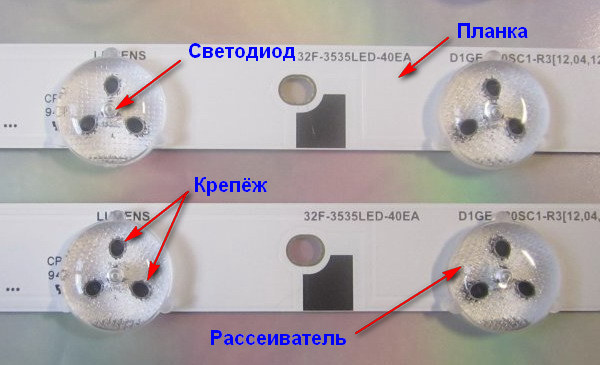

Перед нами фрагмент пластины подсветки. Сами светодиоды расположены внутри своеобразных "пуговок", которые являются рассеивателем, для более равномерного распределения светового потока, излучаемого светодиодом. На пластину нанесён проводник и изолятор, как правило - светодиоды подключены последовательно в приделах одной планки и выход из строя хотя бы одного приводит к тому, что вся планка перестаёт светиться. Можно ли их легко заменить обычными светодиодами из ленты? Нет, нельзя.

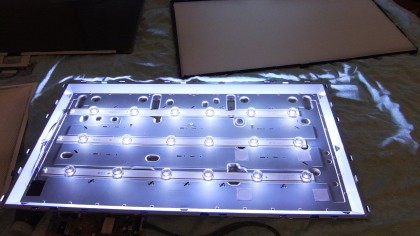

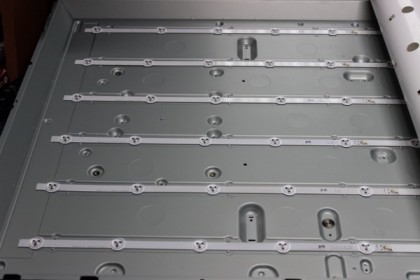

Вот так расположены светодиодные планки внутри контейнера матрицы, если её саму и все внешние рассеиватели - снять. Как видно из картинки, расстояние между светодиодами составляет около 8-12 см (в зависимости от типа пластины), поэтому хороший рассеиватель просто необходим, иначе никакого равномерного освещения не будет, этим обусловлена большая, по сравнению с типом Edge LED, толщина контейнера матрицы, а значит - и всего телевизора.

Подсветка Edge LED

При боковой или торцевой подсветке Edge LED, светодиоды размещаются по краям, точнее - торцам, толстого (около 8-10 мм) внутреннего стекла - светораспределителя (на вид - обычное матовое оргстекло). Обычно используется две планки, расположенные вдоль левого и правого торцов матрицы.

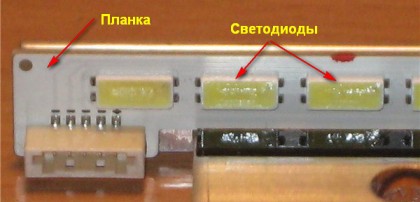

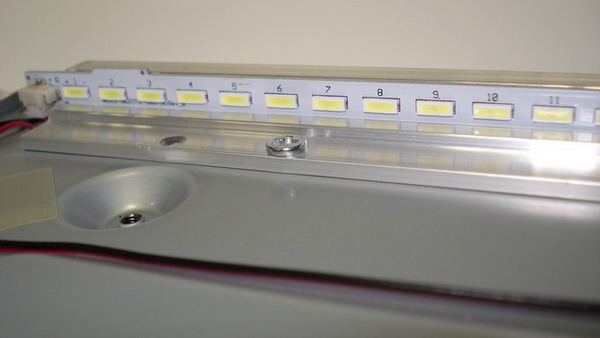

Как видно :shock: из фото, сами светодиоды расположены очень близко друг к другу, тип их соединения - смешанный: все светодиоды разделены на несколько участков, в приделах каждого участка подключение последовательное (для уменьшения нагрузки по току), все участки имеют общий "минус" и разные "плюсы", к которым подаётся питание через специальный драйвер управления и ключ. В случае выхода из строя любого элемента сработает защита и отключит питание подсветки.


Такая планка очень сильно нагревается, поэтому её подложка - металлическая, она плотно крепится к металлическому контейнеру матрицы, который служит теплоотводящим радиатором. Замена одного, вышедшего из строя, элемента - весьма затруднительна, а зачастую - просто невозможна, приходится менять планку целиком.

Засветы при Edge LED подсветке

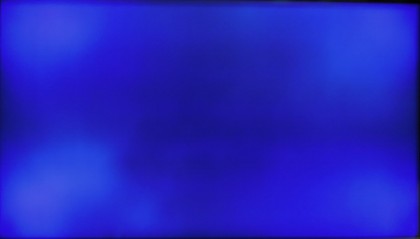

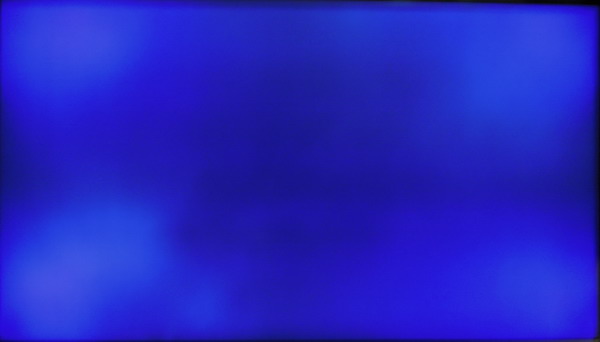

Говоря о минусах торцевого типа подсветки, многие делают особый акцент на засветах. Засветы - неравномерность свечения, вследствие деформации рассеивателя или некачественной конструкции/сборки телевизора. Говоря простыми словами, светодиодная планка и отражатель (рассеиватель) должны быть строго параллельны по всей площади соприкосновения, иначе часть светового потока от светодиодов уйдёт в никуда и на этом месте будет темное пятно, примерно вот так:



Подведём итоги.

Плюсы Direct LED подсветки:

  • Равномерное свечение по всей площади.
  • Меньшее потребление электричества.
  • Лучшая ремонтопригодность.
  • Отсутствие засветов.

Минусы Direct LED подсветки:

  • Телевизоры довольно толстые, примерно на 20 мм, по сравнению с другим типом.
  • Яркость хорошая, но не настолько, как в Edge LED.

Плюсы Edge LED подсветки:

  • Тонкая матрица.
  • Отличная яркость.

Минусы Edge LED подсветки:

  • Немного большее энергопотребление.
  • Возможно появление засветов.

Что выбрать, телевизор с каким типом подсветки лучше купить?

Если вы - поклонник всего тонкого, берите Edge LED - стильно смотрится, только внимательно проверьте, чтобы не было сильных засветов, мешающих нормальному телевизора. Однако, если телевизор будет не стоять, а висеть, да ещё и не прямо, а с наклоном - вот тогда смотрите в сторону Direct LED, потому как корпуса не такие уж прочные и деформация отражателя с последующим появлением засветов - вполне возможна.

В остальном всё просто - смотрите на качество картинки и берите то, что нравится.

Источник: _http://rem-tv.net/publ/tipy-podsvetok-edge-led-i-direct-led-chto-eto
