Подсветка экрана Direct LED или Edge LED, какую выбрать

Помощь новичкам, часто задаваемые вопросы и ответы по телевизорам LG Smart TV на webOS. Новичкам читать обязательно.

Подсветка экрана Direct LED или Edge LED, какую выбрать

Сообщение Архивариус » 10 дек 2016, 22:01

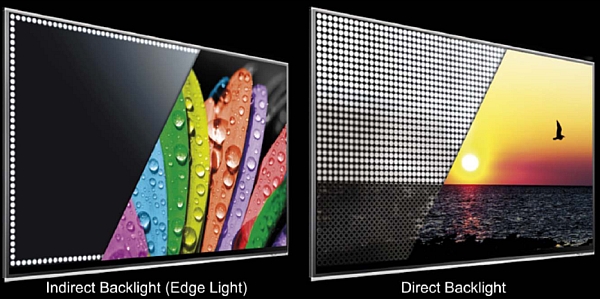

Обсуждение подсветок экранов в телевизорах: Direct LED и Edge LED




В описании технических характеристик экранов телевизоров можно встретить применение различных типов подсветки экрана. Большинство крупных производителей телевизоров используют одну из двух светодиодных подсветок: Direct LED или Edge LED. Между собой они отличаются количеством и геометрическим расположением светодиодов. В зависимости от того, как расположены светодиоды, изменяются и характеристики матрицы. Каждая подсветка обладает некоторыми преимуществами и недостатками. В этой связи при выборе LED телевизора необходимо определиться, какая подсветка Вам необходима: Direct LED или Edge LED? Попробуем разобрать особенности каждой из них, а также выяснить их сильные и слабые стороны.

Подсветка Direct LED

Direct LED - задняя подсветка, при которой светодиоды располагаются по площади позади матрицы. Чтобы понять как она устроена посмотрим следующие картинки.

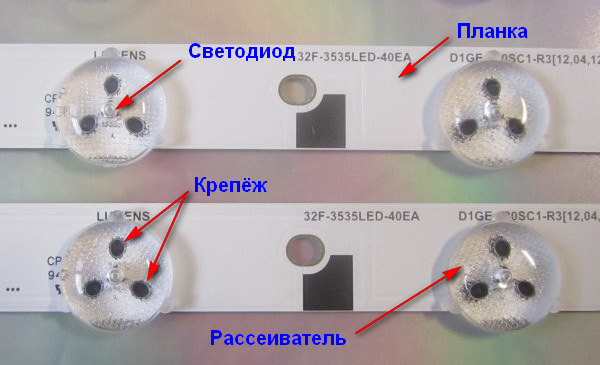

Перед нами фрагмент пластины подсветки. Сами светодиоды расположены внутри своеобразных "пуговок", которые являются рассеивателем, для более равномерного распределения светового потока, излучаемого светодиодом. На пластину нанесён проводник и изолятор, как правило - светодиоды подключены последовательно в приделах одной планки и выход из строя хотя бы одного приводит к тому, что вся планка перестаёт светиться. Можно ли их легко заменить обычными светодиодами из ленты? Нет, нельзя.

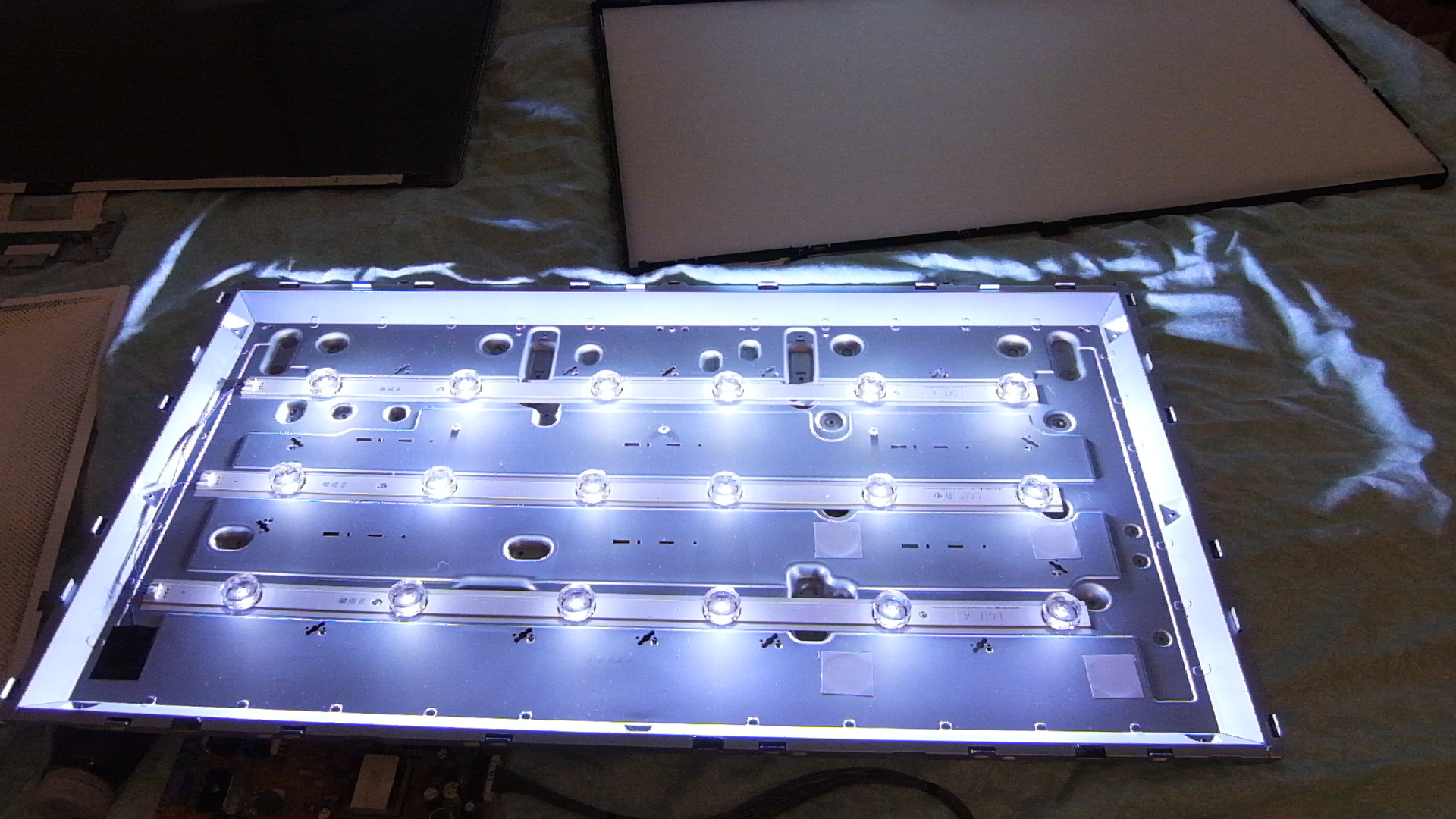

Вот так расположены светодиодные планки внутри контейнера матрицы, если её саму и все внешние рассеиватели - снять. Как видно из картинки, расстояние между светодиодами составляет около 8-12 см (в зависимости от типа пластины), поэтому хороший рассеиватель просто необходим, иначе никакого равномерного освещения не будет, этим обусловлена большая, по сравнению с типом Edge LED, толщина контейнера матрицы, а значит - и всего телевизора.

Подсветка Edge LED

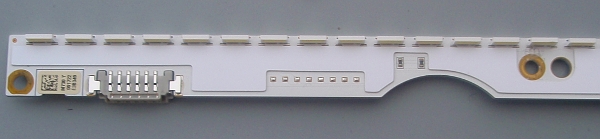

При боковой или торцевой подсветке Edge LED, светодиоды размещаются по краям, точнее - торцам, толстого (около 8-10 мм) внутреннего стекла - светораспределителя (на вид - обычное матовое оргстекло). Обычно используется две планки, расположенные вдоль левого и правого торцов матрицы.

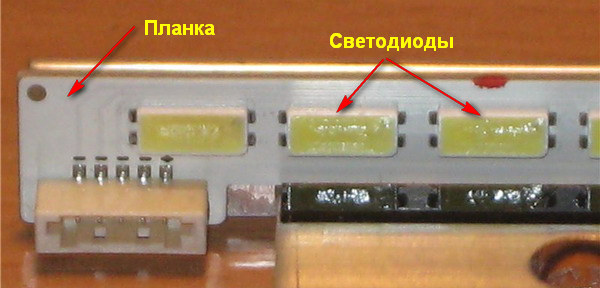

Как видно :shock: из фото, сами светодиоды расположены очень близко друг к другу, тип их соединения - смешанный: все светодиоды разделены на несколько участков, в приделах каждого участка подключение последовательное (для уменьшения нагрузки по току), все участки имеют общий "минус" и разные "плюсы", к которым подаётся питание через специальный драйвер управления и ключ. В случае выхода из строя любого элемента сработает защита и отключит питание подсветки.

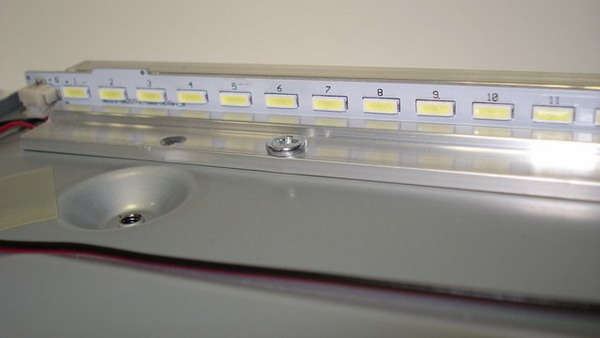

Такая планка очень сильно нагревается, поэтому её подложка - металлическая, она плотно крепится к металлическому контейнеру матрицы, который служит теплоотводящим радиатором. Замена одного, вышедшего из строя, элемента - весьма затруднительна, а зачастую - просто невозможна, приходится менять планку целиком.

Засветы при Edge LED подсветке

Говоря о минусах торцевого типа подсветки, многие делают особый акцент на засветах. Засветы - неравномерность свечения, вследствие деформации рассеивателя или некачественной конструкции/сборки телевизора. Говоря простыми словами, светодиодная планка и отражатель (рассеиватель) должны быть строго параллельны по всей площади соприкосновения, иначе часть светового потока от светодиодов уйдёт в никуда и на этом месте будет темное пятно, примерно вот так:



Подведём итоги.

Плюсы Direct LED подсветки:

  • Равномерное свечение по всей площади.
  • Меньшее потребление электричества.
  • Лучшая ремонтопригодность.
  • Отсутствие засветов.

Минусы Direct LED подсветки:

  • Телевизоры довольно толстые, примерно на 20 мм, по сравнению с другим типом.
  • Яркость хорошая, но не настолько, как в Edge LED.

Плюсы Edge LED подсветки:

  • Тонкая матрица.
  • Отличная яркость.

Минусы Edge LED подсветки:

  • Немного большее энергопотребление.
  • Возможно появление засветов.

Что выбрать, телевизор с каким типом подсветки лучше купить?

Если вы - поклонник всего тонкого, берите Edge LED - стильно смотрится, только внимательно проверьте, чтобы не было сильных засветов, мешающих нормальному телевизора. Однако, если телевизор будет не стоять, а висеть, да ещё и не прямо, а с наклоном - вот тогда смотрите в сторону Direct LED, потому как корпуса не такие уж прочные и деформация отражателя с последующим появлением засветов - вполне возможна.

В остальном всё просто - смотрите на качество картинки и берите то, что нравится.

Источник: _http://rem-tv.net/publ/tipy-podsvetok-edge-led-i-direct-led-chto-eto
Архивариус


Сообщения: 8301
Зарегистрирован: 29 июл 2010, 20:22
Благодарил (а): 1446 раз.
Поблагодарили: 1283 раз.
Телевизор: LG 55C9 32LK6190 24MT57S
Звук: Yamaha YSP-1100

Подсветка экрана Direct LED или Edge LED, какую выбрать

Спонсор » 10 дек 2016, 22:02

Реклама показывается только незарегистрированным пользователям. Войти или Зарегистрироваться
Спонсор


Сообщения: 100
Зарегистрирован: 15 июл 2014, 18:43
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.

Re: Подсветка экрана Direct LED или Edge LED, какую выбрать

Сообщение Архивариус » 01 июл 2017, 09:39

Стоит также отметить, что тип подсветки не влияет на углы обзора. Влияет технология изготовления матрицы — TN, (M)PVA, IPS (от меньших к большим). Причём ещё влияет и изготовитель — на рынке полно дешёвых низкокачественных китайских IPS.
Архивариус


Сообщения: 8301
Зарегистрирован: 29 июл 2010, 20:22
Благодарил (а): 1446 раз.
Поблагодарили: 1283 раз.
Телевизор: LG 55C9 32LK6190 24MT57S
Звук: Yamaha YSP-1100

Re: LG 50 на VA 2018-19-20 что выбрать?

Сообщение СтаниславВВ » 02 июл 2020, 15:29

и подсветки Edge (вместо неё используется более бюджетная подсветка Direct).


поясните, каким образом edge подсветка может быть лучше direct?

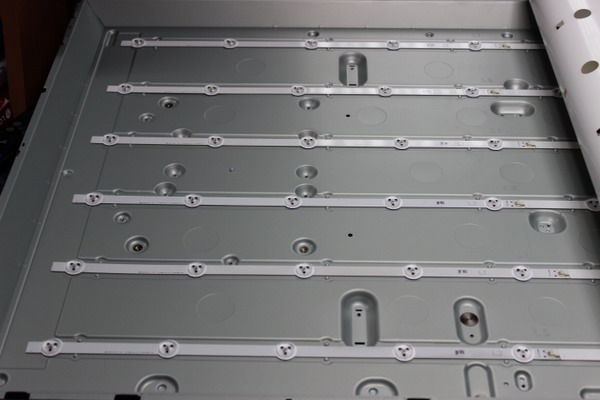

на фото - пример прямой подстветки - вчера сфотографировал, в процессе ремонта.
32LB56.
СтаниславВВ


Сообщения: 48
Зарегистрирован: 19 фев 2020, 00:37
Благодарил (а): 7 раз.
Поблагодарили: 2 раз.
Телевизор: LG 50LB675V

Re: Выбор телевизора 50 дюймов, 2020 год

Сообщение narpol » 02 июл 2020, 15:35

СтаниславВВ
Все там, Архивариус @ Подсветка экрана Direct LED или Edge LED, какую выбрать + не упомянутая особенность, что на бюджетных Direct вообще отсутствует реализация технологии локального затемнения.
Сегодня самый лучший день.
Пусть реют флаги над полками.
Сегодня самый лучший день -
Сегодня битва с дураками
narpol


Сообщения: 6902
Зарегистрирован: 27 июл 2017, 09:13
Откуда: РФ, РКС
Благодарил (а): 295 раз.
Поблагодарили: 1540 раз.
Телевизор: LG 43UJ740V [replaced] LG 49SM9000

Re: Выбор телевизора 50 дюймов, 2020 год

Сообщение СтаниславВВ » 02 июл 2020, 16:29

narpol
прочитал заметочку. и в ней нет такого, где сказано, что эдж лучше директ. там есть список преимуществ и недостатков. и, с моей точки зрения, по этому списку директ выигрывает. кроме того, не вижу причин, почему эдж должен быть ярче.
поэтому я всё ещё жду ответа на свой вопрос - почему кто-то считает, что замена эджа на директ - это ухудшение телика UM7 относительно UK6.
СтаниславВВ


Сообщения: 48
Зарегистрирован: 19 фев 2020, 00:37
Благодарил (а): 7 раз.
Поблагодарили: 2 раз.
Телевизор: LG 50LB675V

Re: Подсветка экрана Direct LED или Edge LED, какую выбрать

Сообщение СтаниславВВ » 02 июл 2020, 16:33

Чем преимущество: "Равномерное свечение по всей площади" отличается от "Отсутствие засветов"? всегда считал, что засвет это неравномерное свечение...
СтаниславВВ


Сообщения: 48
Зарегистрирован: 19 фев 2020, 00:37
Благодарил (а): 7 раз.
Поблагодарили: 2 раз.
Телевизор: LG 50LB675V

Re: Выбор телевизора 50 дюймов, 2020 год

Сообщение JackSparrow » 02 июл 2020, 16:55

СтаниславВВ
СтаниславВВ писал(а):поясните, каким образом edge подсветка может быть лучше direct?

Причем тут лучше? Написано же, что
более бюджетная подсветка Direct

То есть этот тип подсветки просто дешевле в производстве вот на нее и перешли.

П. с. кстати, телевизоры на Edge тоньше, поэтому и используют (вали) ее в топовых моделях. У UK/UM толщина под 82-88 мм как раз из-за Direct.
JackSparrow


Сообщения: 3444
Зарегистрирован: 10 июн 2018, 17:48
Благодарил (а): 372 раз.
Поблагодарили: 563 раз.
Телевизор: LG OLED 55C9

Re: Подсветка экрана Direct LED или Edge LED, какую выбрать

Сообщение narpol » 02 июл 2020, 17:37

СтаниславВВ писал(а):Чем преимущество: "Равномерное свечение по всей площади" отличается от "Отсутствие засветов"? всегда считал, что засвет это неравномерное свечение...

Считали неправильно, и в плане причин появления засветов есть доходчивое разъяснение прямо в тексте шапки темы (это обуславливается нарушением требуемой технологической параллельности поверхностей).
А неравномерность подсветки хотя и обуславливается тоже технологией, но иначе быть не может, т.к. при редком/удаленном расположении источника свечения свет от него просто не может абсолютно одинаково распространиться на любое расстояние от него (затемнения в углах экрана, и т. п.)
Сегодня самый лучший день.
Пусть реют флаги над полками.
Сегодня самый лучший день -
Сегодня битва с дураками
narpol


Сообщения: 6902
Зарегистрирован: 27 июл 2017, 09:13
Откуда: РФ, РКС
Благодарил (а): 295 раз.
Поблагодарили: 1540 раз.
Телевизор: LG 43UJ740V [replaced] LG 49SM9000

Re: Выбор телевизора 50 дюймов, 2020 год

Сообщение narpol » 02 июл 2020, 17:40

СтаниславВВ писал(а):почему кто-то считает, что замена эджа на директ - это ухудшение телика
Потому что EDGE ярче, а тусклее = хуже.
Сегодня самый лучший день.
Пусть реют флаги над полками.
Сегодня самый лучший день -
Сегодня битва с дураками
narpol


Сообщения: 6902
Зарегистрирован: 27 июл 2017, 09:13
Откуда: РФ, РКС
Благодарил (а): 295 раз.
Поблагодарили: 1540 раз.
Телевизор: LG 43UJ740V [replaced] LG 49SM9000

Re: Выбор телевизора 50 дюймов, 2020 год

Сообщение СтаниславВВ » 02 июл 2020, 18:18

JackSparrow писал(а):То есть этот тип подсветки просто дешевле в производстве вот на нее и перешли.

у вас есть конкретные цифры? насколько директ в производстве дешевле. я видел много теликов в разобранном состоянии и почему эдж должен быть дороже - не понимаю.

Добавлено спустя 4 минуты 8 секунд:

narpol писал(а):
СтаниславВВ писал(а):почему кто-то считает, что замена эджа на директ - это ухудшение телика
Потому что EDGE ярче, а тусклее = хуже.


грубо говоря, ярокость определяется суммарной мощностью светодиодов подстветки. в директ светодиодов напихать можно больше, т.к. они располагаются на большой площади на маталической пластине - и могут нормально охлаждаться. технологически - директ можно сделать в разы ярче. может у вас есть статистика по большому числу аппаратов, где есть корреляция между типом подсветки и яркостью? или это вы озвучиваете какие-то неподтверждённые мифы?
