Re: Проблема с LG, HDMI и Openbox S9 HD PVR

Сообщение Zetes » 13 май 2017, 20:00

Bakugan
Ну тогда на Али закажу парочку переходников угловых за 40 рублей, за такую цену не жалко курочить, и разрежу на плате дорожку 13-го контакта. Вроде так будет проще и дешевле. Ломать, не строить :-D
Zetes


Сообщения: 17
Зарегистрирован: 12 май 2017, 18:52
Откуда: Воронежская область
Благодарил (а): 1 раз.
Поблагодарили: 0 раз.
Телевизор: LG 49LH604V

Re: Проблема с LG, HDMI и Openbox S9 HD PVR

Спонсор » 13 май 2017, 20:00

Реклама показывается только незарегистрированным пользователям. Войти или Зарегистрироваться
Спонсор


Сообщения: 100
Зарегистрирован: 15 июл 2014, 18:43
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.

Re: Проблема с LG, HDMI и Openbox S9 HD PVR

Сообщение Bakugan » 13 май 2017, 20:35

Zetes
:)
Просьба поделиться потом результатами экспериментов.
Bakugan


Сообщения: 1839
Зарегистрирован: 07 окт 2010, 21:52
Благодарил (а): 45 раз.
Поблагодарили: 189 раз.
Планшет: HP TouchPad Wi-Fi 16Gb

Re: Проблема с LG, HDMI и Openbox S9 HD PVR

Сообщение Zetes » 13 май 2017, 20:47

Bakugan
Поделюсь, только это будет не скоро (пока посылка придёт).
Zetes


Сообщения: 17
Зарегистрирован: 12 май 2017, 18:52
Откуда: Воронежская область
Благодарил (а): 1 раз.
Поблагодарили: 0 раз.
Телевизор: LG 49LH604V

Re: Проблема с LG, HDMI и Openbox S9 HD PVR

Сообщение Zetes » 09 июн 2017, 19:34

Ну вот, спустя три недели пришла посылка из Китая. Всё это время пришлось пользоваться композитом (720р), т.к. через HDMI ресивер не мог сам включаться (например для записи по таймеру). И так, имеем два угловых переходника (папа-мама) по 40 рублей за штуку.

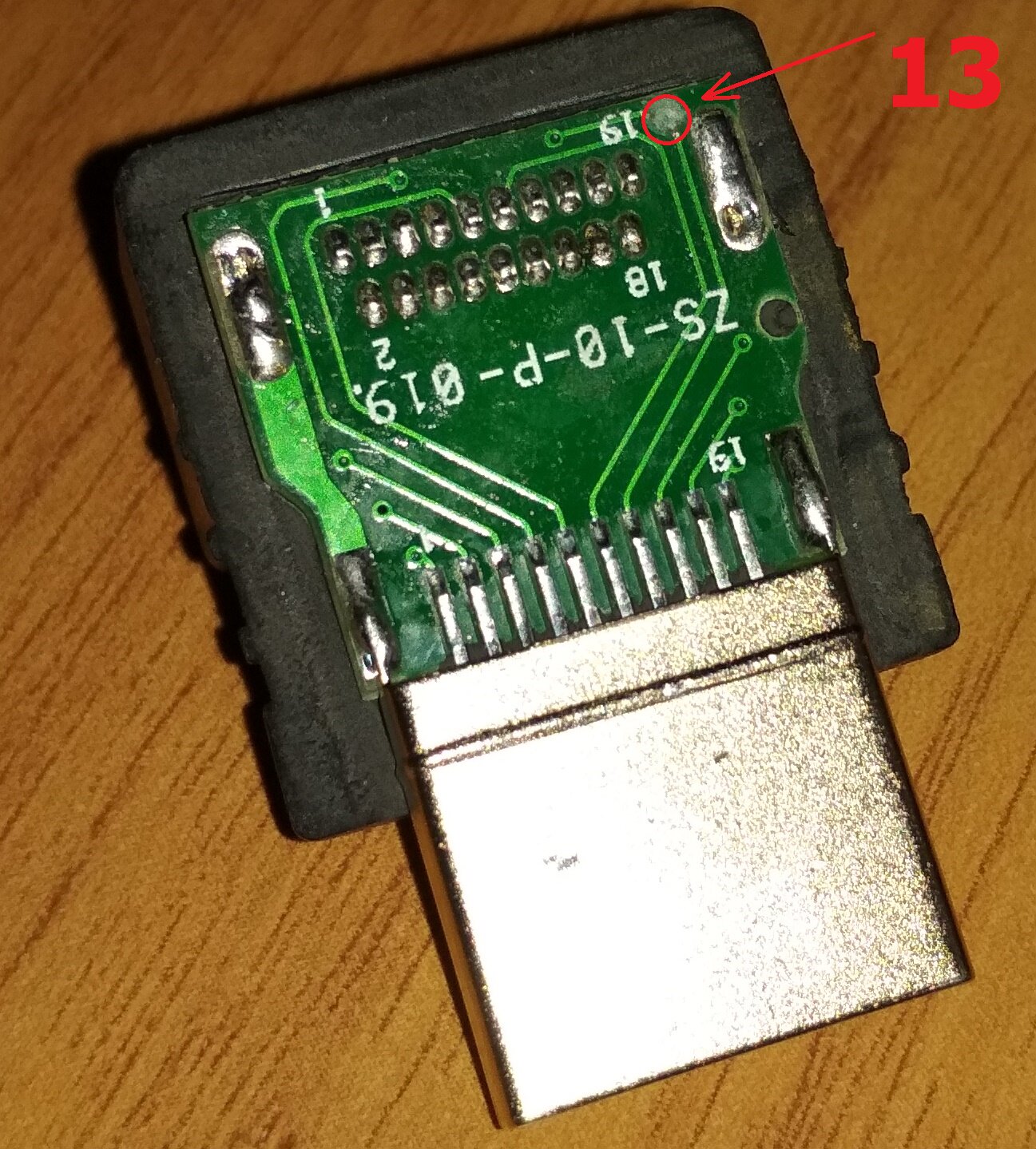

Один я уже разрезал, и разорвал цепь 13-го контакта.

Результат - ноль! Вот хотел узнать, какие еще контакты можно разорвать без ущерба изображению? Ставить эксперименты, так уже по полной...
Zetes


Сообщения: 17
Зарегистрирован: 12 май 2017, 18:52
Откуда: Воронежская область
Благодарил (а): 1 раз.
Поблагодарили: 0 раз.
Телевизор: LG 49LH604V

Re: Проблема с LG, HDMI и Openbox S9 HD PVR

Сообщение Архивариус » 10 июн 2017, 16:41

Всего в HDMI разъеме 19 контактов.

Через контакты с 1 по 9 осуществляется передача трех цифровых каналов TMDS (по 3 контакта на один канал) — технология, которая позволяет DVI и HDMI передавать цифровые данные на высокой скорости. Данные TMDS могут содержать как видео, так и аудио информацию. Каждый канал содержит линию передачи плюсового сигнала, минусового сигнала и заземления или ограничителя перенапряжения в сетях передачи данных.

Через контакты с 10 по 12 осуществляется передача данных канала синхронизации TMDS, который обеспечивает синхронизацию каналов. Как и у каналов передачи данных TMDS, здесь есть отдельные линии для плюсового сигнала, минусового и ограничителя перенапряжения.

Через 13 контакт передается канал CEC (Consumer Electronic Control), который используется для отправки команд и управляющих данных между подключенными устройствами.

14 контакт зарезервирован на будущее.

Контакты 15 и 16 выделены под канал DDC (канал отображения данных), используемый для передачи информации EDID (Extended Display Identification Channel) между устройствами.

Контакт 17 используется как ограничитель перенапряжения для каналов CEC и DDC.

Контакт 18 используется как низковольтный (+5V) источник питания.

Контакт 19 используется технологией «горячего» подключения (Hot Plug Detect), отвечающей за повышение/понижение напряжения и включение/выключение.

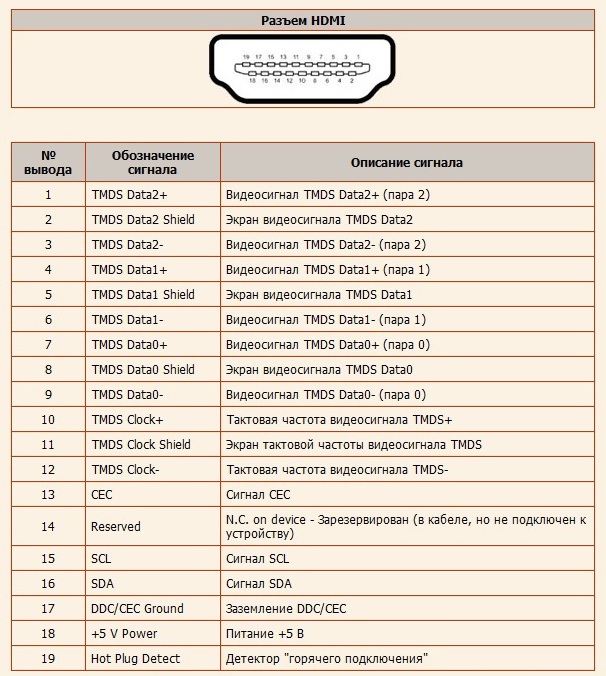

Вот графическая распиновка HDMI, посмотрите сами, может поспрашивать еще на "железячных" форумах.
Архивариус


Сообщения: 8368
Зарегистрирован: 29 июл 2010, 20:22
Благодарил (а): 1506 раз.
Поблагодарили: 1307 раз.
Телевизор: LG 55C9 32LK6190 24MT57S
Звук: Yamaha YSP-1100

Re: Проблема с LG, HDMI и Openbox S9 HD PVR

Сообщение Zetes » 10 июн 2017, 17:16

Архивариус писал(а):может поспрашивать еще на "железячных" форумах

Можете по советовать какой нибудь форум на ваше усмотрение?
Распиновку я смотрел в интернете, но наугад не хотелось всё подряд резать, нужен аргумент. А так с 13 по 19 контакт можно всё вырезать, но обратно уже сложнее паять без спецоборудования.
Zetes


Сообщения: 17
Зарегистрирован: 12 май 2017, 18:52
Откуда: Воронежская область
Благодарил (а): 1 раз.
Поблагодарили: 0 раз.
Телевизор: LG 49LH604V

Re: Проблема с LG, HDMI и Openbox S9 HD PVR

Сообщение Архивариус » 10 июн 2017, 17:32

Архивариус


Сообщения: 8368
Зарегистрирован: 29 июл 2010, 20:22
Благодарил (а): 1506 раз.
Поблагодарили: 1307 раз.
Телевизор: LG 55C9 32LK6190 24MT57S
Звук: Yamaha YSP-1100

Re: Проблема с LG, HDMI и Openbox S9 HD PVR

Сообщение Zetes » 10 июн 2017, 17:58

Спасибо! А может и тут еще "умники" найдутся.
Zetes


Сообщения: 17
Зарегистрирован: 12 май 2017, 18:52
Откуда: Воронежская область
Благодарил (а): 1 раз.
Поблагодарили: 0 раз.
Телевизор: LG 49LH604V

Re: Проблема с LG, HDMI и Openbox S9 HD PVR

Сообщение Zetes » 17 июн 2017, 20:20

В общем решил я сам разобраться с этой проблемой методом исключения. И так: отключение контактов 13, 14, 16, 17 - ни на что не влияет; при отключении 18 или 19 - пропадает сигнал; при отключении 15-го контакта - всё работает, и (Ура!) решилась моя проблема. Сейчас моя связка работает при пяти отключенных контактах.
