Технология локального затемнения экрана (Local Dimming)

Сообщение Архивариус » 04 янв 2018, 01:27

Обсуждение технологии локального затемнения экрана (Local Dimming)

Всем ЖК-телевизорам присущ один и тот же недостаток, а именно, отсутствие истинно чёрного цвета на экране телевизора (чёрные области на телевизоре имеют серый цвет). В целях компенсации этого недостатка и отображения более качественной картинки производители телевизоров придумывают различные технологии. Принцип работы технологии локального затемнения (local dimming) - подсветка в телевизоре выполнена таким образом, что часть светодиодов может выключаться, благодаря чему чёрный цвет в части экрана становится глубже. Светодиоды сгруппированы в так называемые блоки или зоны, которые могут выключаться.



Эту технологию можно применять только в телевизорах со светодиодной подсветкой. Различные компании придумывают собственные названия этой технологии:

  • Micro Dimming Ultimate (Samsung)
  • Local Dimming (Panasonic, Toshiba, LG)
  • Edge LED (Sony)
  • Edge (LG)

Немного теории о светодиодной подсветке

В большинстве своем нынешние телевизоры оснащаются боковой светодиодной подсветкой. Другими словами, светодиоды, которые подсвечивают экран, располагаются по его краям и обращены в сторону этого самого экрана. Существуют также телевизоры с матричной LED-подсветкой, в которой светодиоды выстроены непосредственно за панелью и обращены в сторону зрителя. Выпускаются такие устройства в гораздо меньших количествах, чем телевизоры с боковой подсветкой экрана. Обусловлено это как их более высокой стоимостью, так и "немодной" сегодня толщиной корпуса – боковая подсветка позволяет делать телевизор гораздо более тонким и дешевым (см. Подсветка экрана Direct LED или Edge LED, какую выбрать). Одной из разновидностей матричной светодиодной подсветки является схема Full Array Local Dimming (FALD), о которой будет рассказано чуть позже.

Как известно, чем ближе к светодиоду (лампочке), тем ярче свет. Потому недостаточная однородность изображения считается одним из недостатков телевизоров с боковой подсветкой экрана. Наиболее отчетливо проявляется он при отображении темных сцен: часто без особого труда можно заметить разницу в яркости освещения различных участков экрана. Решают эту проблему производители каждый по-разному, постоянно экспериментируя со способами размещения светодиодов и их типами. Покупателю же важно помнить, что чем меньше светодиодов в подсветке (т.е. хуже подсвечивается экран), тем дешевле телевизор, и наоборот. Притом иногда стремление сэкономить на светодиодах производители представляют как очередное новаторское решение, направленное на повышение энергоэкономности устройства. Понятно, что с меньшим количеством LED телевизор "кушает" меньше электричества, но и качество изображения у него, скорее всего, тоже будет не самым оптимальным.

К сожалению, в настоящее время о типе LED-подсветки многие производители предпочитают не упоминать в доступных пользователю спецификациях телевизоров, так же как и о количестве светодиодов и некоторых других важных параметрах системы подсветки экрана. В этой связи надо всегда помнить, что именно типом подсветки экрана телевизора (боковая она или матричная) определяется, насколько эффективным будет в нем так называемое "локальное затемнение". Но мало кто знает, что используется этот термин во многих случаях довольно своеобразно.

А вот теперь с конкретными примерами. Итак:

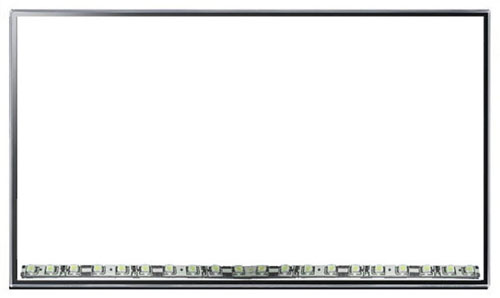

Светодиоды по нижней части экрана



Как видим, все светодиоды размещены по нижней кромке экрана телевизора. При этом весьма вероятно, что в тех. характеристиках модели о такой системе подсветки информации будет минимум, не смотря на то, что экономия на количестве светодиодов в таком случае максимальная.

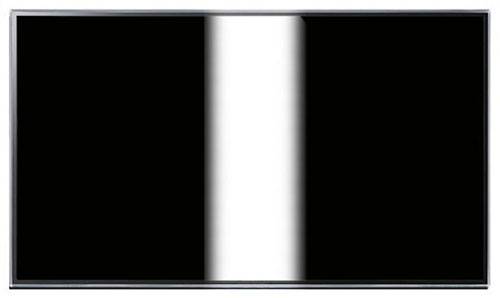

Зато в описании телевизора наверняка будет упомянута функция "локального затемнения", однако не трудно догадаться, что понятие "локальность" в данном случае следует воспринимать крайне осторожно. Даже если яркость каждого отдельного светодиода регулируется независимо, что маловероятно, то затемнять в таком случае можно только определенные вертикально (снизу-вверх) расположенные зоны экрана. См. пример:


Проблема состоит в том, что светодиодам нужно освещать всю площадь экрана, которая располагается над ними. Потому в зависимости от количества зон (адресуемых светодиодов) "локальное" затемнение на самом деле оказывается, мягко говоря, не самым локальным и соответствует количеству световых колонок, идущих от верхней части экрана к нижней.

О чем это говорит? Правильно, как раз о том, что существует некое ограничение в том, насколько лихо производитель может обходиться с понятием "локального затемнения".

Возьмем, к примеру, ночной пейзаж с яркой полной луной на небосводе. В идеале луна должна быть яркой, а остальная часть сюжета темной. На экранах плазменных, OLED-ТВ и телевизоров с матричной подсветкой экрана так и будет: яркость луны не перетекает на остальную часть изображения. А вот в телевизоре с нижней LED-подсветкой панели, чтобы сделать луну яркой, определенные диоды будут светить ярче, потому на экране более яркой будет не только луна, но вся часть изображения над и под ней, что не соответствует исходной картинке. Если немного пофотошопить, то это можно изобразить примерно так:

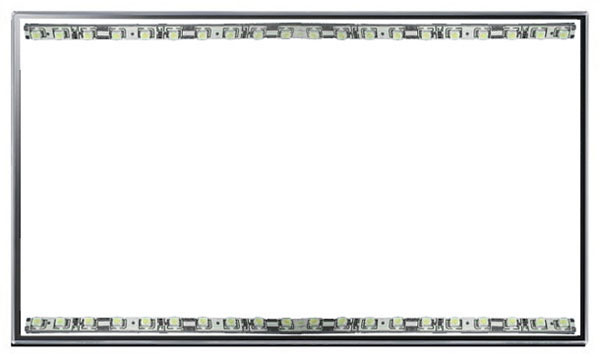

Светодиоды сверху и снизу

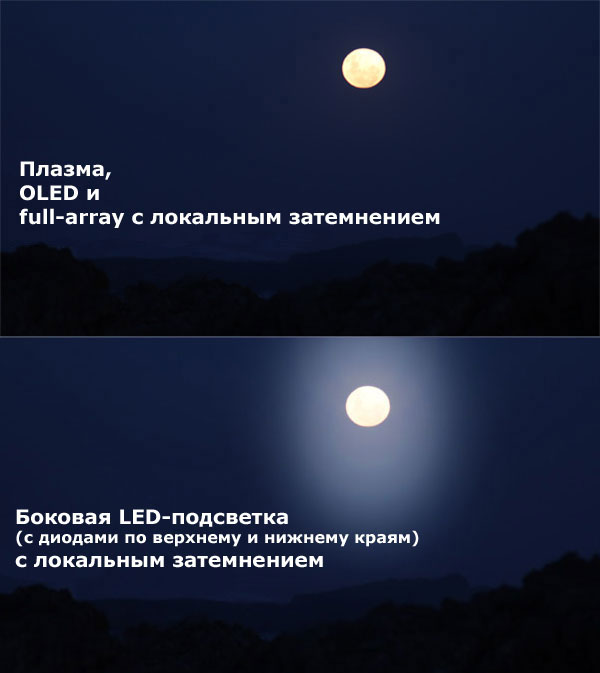

При такой схеме расположения LED локальное затемнение, как вы уже догадались, будет чуть получше, чем в предыдущем случае. В том смысле, что зоны ненужной яркости будут немного меньше. Вот пример:



Картинка с луной, как видим, выглядит несколько более реалистично, однако до настоящего локального затемнения тоже далеко: область изображения вокруг луны напоминает размазанную светлую кляксу, чего картинке, близкой к идеальной, быть не должно. Впрочем, это всего лишь пример. На экране телевизора работа такой системы LED-подсветки выглядит менее драматично.

Светодиоды слева и справа


Альтернатива размещению LED сверху и снизу экрана - их расположение по бокам панели. Однако с локальным затемнением ситуация остается схожей.



Рамочная подсветка (светодиоды с четырех сторон экрана)


Данная схема пока не получила широкого распространения, опять же, по причине экономии, поскольку предусматривает использование большего количества светодиодов, чем любой другой тип боковой LED-подсветки. Тем не менее, размещением LED по всем сторонам панели можно добиться более точного локального затемнения, хотя и в ограниченных зонах. Если вернуться к нашему примеру с Луной, то результат получился бы примерно таким же, как с применением подсветки сверху и снизу экрана. Однако при демонстрации обычной видеокартинки (с большим количеством ярких объектов) зон повышенной освещенности на экране будет больше. К примеру:



К слову, раньше рамочная подсветка использовалась намного чаще. Но по мере совершенствования светопроводящих панелей и удешевления их производства (благодаря чему у производителей появилась возможность в массовом порядке выпускать сравнительно недорогие телевизоры с LED), "всесторонний" тип подсветки применять стали реже.

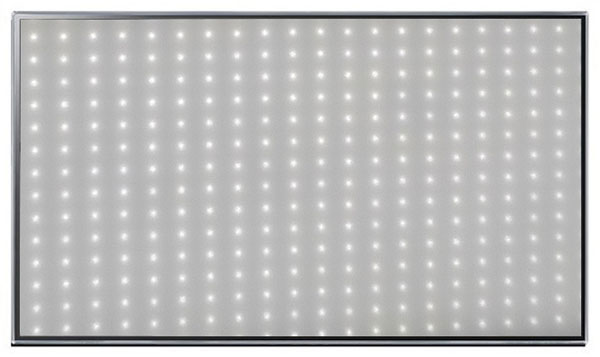

Матричная подсветка без локального затемнения (прямая)

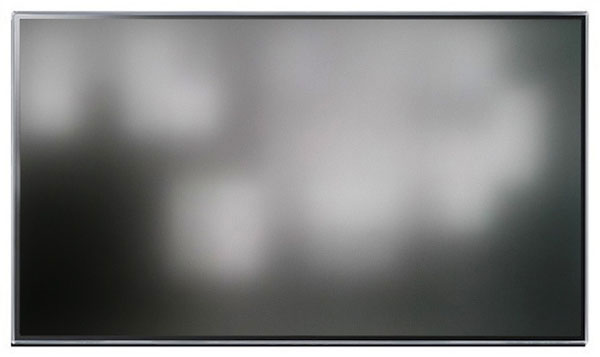

Почти во всех телевизорах с матричной подсветкой экрана используется именно эта методика. Светодиоды выстроены по всей площади панели и направлены в сторону зрителя, однако система их индивидуального затемнения не предусмотрена. Фактически все LED играют роль одной большой лампы. Эффект примерно как у флуоресцентной подсветки. Матричная подсветка без локального затемнения сегодня используется в самых дешевых телевизорах, а также в большинстве сверхмассивных светодиодных панелей, которые производит Sharp. Такая система обеспечивает более однородное изображение, чем боковая LED-подсветка, однако с учетом полного отсутствия функции локального затемнения уровень контрастности изображения ограничивается самой ЖК-панелью (у которой контрастность, как правило, заметно ниже, чем у плазменных ТВ).

Матричная подсветка с локальным затемнением (full-array local dimming /FALD/)

Телевизоры с таким типом LED-подсветки по своим эксплуатационным характеристикам сравнимы с лучшими образцами плазменных и OLED панелей. Как и схема с прямой LED-подсветкой матричная подсветка с локальным затемнением предусматривает размещение LED непосредственно за экраном и по всей его площади (визуально это выглядит так же как и прямая LED-подсветка). Локальное затемнение в данном случае означает, что телевизор способен затемнять определенные зоны экрана, благодаря чему изображение получается значительно более качественным, плюс к этому значительно увеличивается коэффициент его контрастности.



Другое дело, что телевизоры с таким типом - редкость, если не сказать чудо, очень недешевое, кстати. Одним из самых свежих образцов являются Sony KD-65ZD9 и топовые модели Vizio.

ИТОГ

Телевизоры с боковой LED-подсветкой и выглядят хорошо, и стоят сравнительно недорого, и энергоэффективность у них высокая, однако и диапазон уровней качества изображения у них тоже весьма широкий. В свою очередь, так как коэффициент контрастности является наиболее важным фактором качества картинки, то чем лучше у той или иной модели реализовано локальное затемнение, тем выше контрастность ее экрана и, как следствие, выше качество изображения. Таким образом, теоретически из всех телевизоров с LED-подсветкой наиболее высокое качество изображения могут обеспечивать только модели с матричной системой подсветки с локальным затемнением.

Однако прогресс на месте не стоит, и производители неустанно работают над усовершенствованием боковой подсветки и надо сказать, что не безуспешно. В результате, некоторые современные телевизоры с таким типом подсветки экрана демонстрируют хоть и не идеальное качество изображения, но все же качество очень высокого уровня, точнее просто фантастическое по меркам ТВ с боковой LED-подсветкой.

Уже упоминалось о том, что в предоставляемых производителями и продавцами технических описаниях телевизоров зачастую отсутствуют данные о типе подсветки экрана. В этой связи, на этапе покупки нового телевизора даже опытному пользователю достаточно трудно понять, каким в действительности будет локальное затемнение экрана у выбранной модели. В худшем случае упоминание о функции локального затемнения в спецификации модели может оказаться всего лишь маркетинговым приемом, в лучшем - такая функция несколько улучшит качество изображения, а в самом лучшем - действительно будет способствовать созданию живой, глубокой и реалистичной картинки.

В общем и целом, чем лучше реализована технология локального затемнения, тем лучше телевизор. Разумеется, такое преимущество, прежде всего, отражается на его стоимости. Однако надо иметь в виду, что не все дорогие телевизоры могут обеспечивать уровень качества изображения, соотносимый с заявленной на них ценой, поскольку если локальное затемнение работает плохо, то к качеству картинки тоже будут вопросы, независимо от стоимости такого телевизора.

А еще напомним, что уже сегодня модели с LED-подсветкой экрана по качеству изображения способны на равных конкурировать с плазменными телевизорами, так что потенциал технологии светодиодной подсветки экрана фактически только начинает раскрываться.

_https://www.gadgetstyle.com.ua/led-backlight-and-local-dimming/
Архивариус


Сообщения: 6676
Зарегистрирован: 29 июл 2010, 21:22
Благодарил (а): 789 раз.
Поблагодарили: 932 раз.
Телевизор: LG 24MT57S 55B7V

Технология локального затемнения экрана (Local Dimming)

Спонсор » 04 янв 2018, 01:27

Реклама показывается только незарегистрированным пользователям. Войти или Зарегистрироваться
Спонсор


Сообщения: 100
Зарегистрирован: 15 июл 2014, 19:43
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.

Re: Технология локального затемнения экрана (Local Dimming)

Сообщение Архивариус » 22 фев 2018, 00:30

Сравнение работы технологий локального затемнения экрана на телевизорах LG 65SJ800V (2017 год) и LG 65SK950V (2018 год) в режиме Dolby Vision HDR.



Обратите внимание, что модель 65SK950V оснащена матричной технологией локального затемнения (FALD, full-array local dimming). Преимущества этой технологии заключаются в возможности отключать подсветку участками, что позволяет получить на экране более глубокий чёрный цвет. Как правило, светодиоды подсветки собраны в группы (зоны) и отключают подсветку участками, таких зон может быть несколько десятков. В 65SJ800V используется обычная краевая подсветка.
Архивариус


Сообщения: 6676
Зарегистрирован: 29 июл 2010, 21:22
Благодарил (а): 789 раз.
Поблагодарили: 932 раз.
Телевизор: LG 24MT57S 55B7V

Re: Технология локального затемнения экрана (Local Dimming)

Сообщение Архивариус » 19 сен 2018, 12:13

ЖК-телевизор LG 2018 года с функцией FALD против обычного ЖК-телевизора с Edge LED (IPS)







источник: LG InnoFest 2018
