[AlexMaestro]

На ардуино такое реально сделать?

AlexMaestro @ Подсветка Ambilight для телевизора LG

[Кринж]

Загорелся идеей за дёшево сделать амбилайт, почему бы и нет, когда да. Собрал некоторую сводную инфу, решил поделиться, может кому нибудь пригодится. Цена вопроса чуть больше куска хозяйственного мыла.

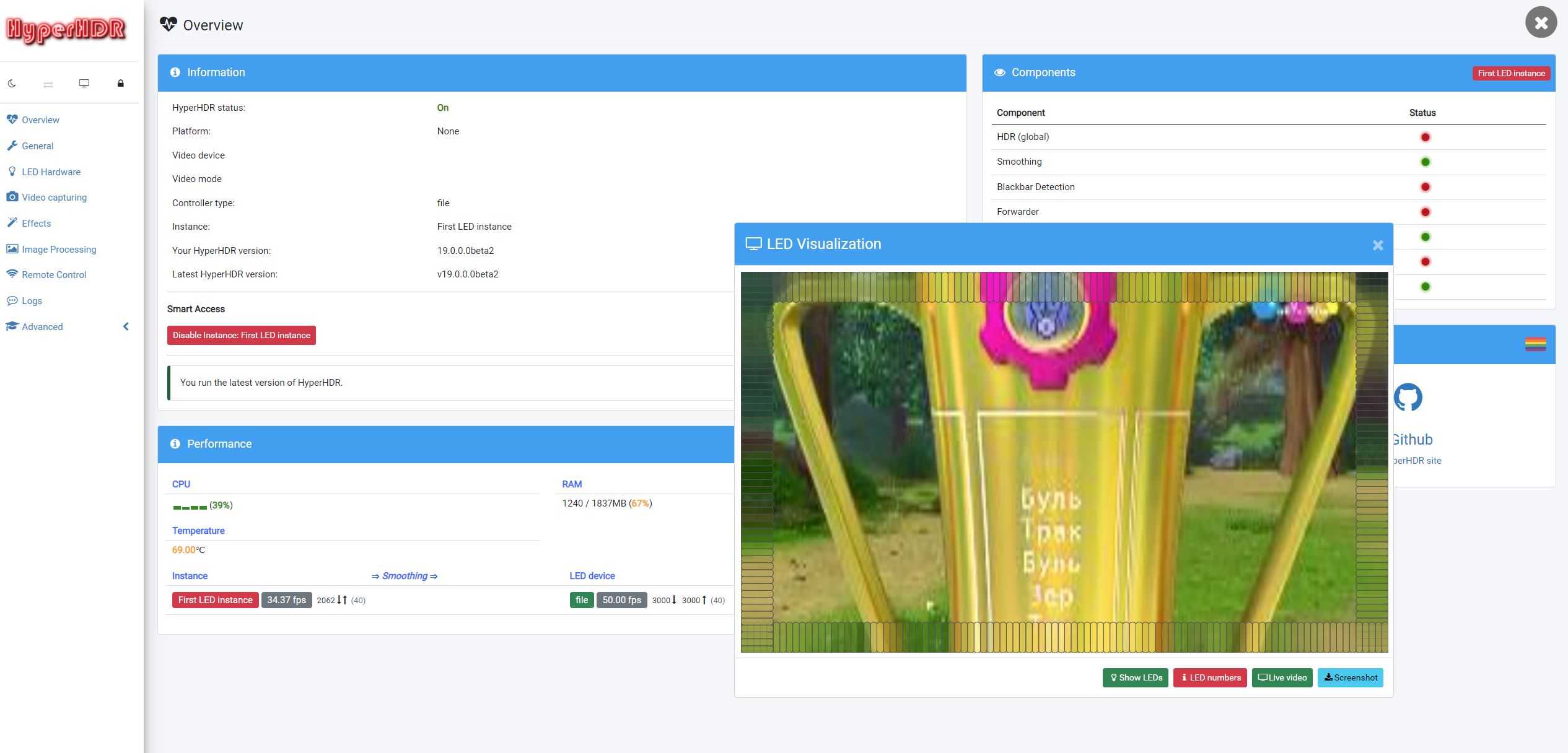

 Видел раньше велись споры об актуальности ПО в кружке, но там есть актуальные версии и PicCap и HyperHDR. Последовал совету одного из участников форума и сперва установил это ПО и проверил что оно работает на моём ТВ, только потом начал копать дальше.PicCap нужен для захвата изображения с экрана ТВ.HyperHDR вроде бы сам у меня нашёл PicCap, или на оборот, не суть. В Hyper настраивается светодиодлента, тобишь количество светодиодов на каждой стенке, их расположение, зону захвата света и яркость, тут же выбирается "драйвер" для работы ленты WLED и его ИП адрес.
Теперь к ленте. Самый нормальный Варик на алике для меня оказался вот этот экземпляр. Взял на 70" экрана 5 метров, 60 светодиодов на метр в защите IP67. В планах зашкурить силиконовую поверхность для рассеивания света. Управлять лентой будет этот друг. У него есть WiFi, что оч хорошо. Прошивка на него заливается вроде вообще на изи, подключаешь плату по ЮСБ, открываешь в браузере адрес, и там уже почти в автоматическом режиме происходит установка и настройка WLED.WLED нужен что бы отправлять сигналы на ленту и играет роль своеобразного драйвера.HyperHDR говорит драйверу какой светодиод в какой цвет покрасить, а тот красит.
С технической стороны меня всё устраивает... но вот сборка этого всего. Мало того что раньше не занимался подобным, так еще и паять что то надо будет
Если верить калькулятору на сайте Алекса Гайвера, то мои 300 светодиодов будут суммарно кушать примерно 2А тока и 5v. Найду зарядник помощнее, надеюсь хватит. Сперва чуть не купил БП за 800 рублей на алике для питания ленты. Теперь осталось дождаться приезда ленты и микроконтроллера, и правильно всё спаять, а помогут всё правильно собрать воедино несколько мануалов, тык, тык, и основной.

[rodjer]

Имеется LG C2 77", Root и приложения вроде Hyperion. Подскажите что купить по железу. На такую диагональ трудно найти нужное железо на Aliexpress. Хочется сделать просто и качественно, бюджет позволяет. Может есть наборы?

[sleepwalker]

Имеется LG C2 77", Root и приложения вроде Hyperion. Подскажите что купить по железу. На такую диагональ трудно найти нужное железо на Aliexpress. Хочется сделать просто и качественно, бюджет позволяет. Может есть наборы?

что значит на такую диагональ? Лента светодиодная метрами продается.

[rodjer]

Просто все ссылки и поиски приводят на максимум 5 метров.

Также к сожалению нигде не найти пошаговой инструкции от и до... Как всё это собрать.

[sleepwalker]

В теме не так много страниц чтобы не найти ссылку хотя бы вот эту
https://telegra.ph/DIY-adaptivnaya-pods ... ebOS-11-12

[rodjer]

sleepwalker
Спасибо, но это видел, но сам же мануал говорит что он устарел и сейчас всё по другому... а как уже думайте сами...

upd. Если используете именно такой одноплатник, то лучше подпаять к нему ethernet разъем и подключить кабелем. Практика показала, что по wi-fi 2.4 подключение не столь надежно и может возникать дополнительная задержка.
upd.2 С момента первичной публикации появилась возможность установить сервер Hyperion непосредственно на webOS и использовать для управления лентой недорогие wled контроллеры.

Что за контролеры? Подходят к нему старые ленты или нет... Блоки питания все без розетки на 220 Вольт.

Увы, тут тоже больше догадываться приходиться, чем по шагам купить и собрать.

[shubkin]

rodjer
esp8266 например можно купить
Или любой другой контроллер совместимый с wled.
С wifi никаких проблем кстати нет. Все работает стабильно и без задержек.
Блоки питания есть и с розеткой. Я подобный на 8А использую
https://sl.aliexpress.ru/p?key=iW15tZ5
Тут в принципе инструкция есть https://tynick.com/blog/11-03-2019/gett ... n-esp8266/

[sleepwalker]

А кто-то делал реализацию именно с WLED контроллером? Стоит ли это экономии пары тысяч?
Вроде как процесс PicCap достаточно грузит TV, а тут еще и Hyperion рядом запускается.

сам спросил, сам ответил, в среднем нагрузка 40-50%


[suvorovarkh]

Загорелся идеей за дёшево сделать амбилайт, почему бы и нет, когда да. Собрал некоторую сводную инфу, решил поделиться, может кому нибудь пригодится. Цена вопроса чуть больше куска хозяйственного мыла.

 Видел раньше велись споры об актуальности ПО в кружке, но там есть актуальные версии и PicCap и HyperHDR. Последовал совету одного из участников форума и сперва установил это ПО и проверил что оно работает на моём ТВ, только потом начал копать дальше.PicCap нужен для захвата изображения с экрана ТВ.HyperHDR вроде бы сам у меня нашёл PicCap, или на оборот, не суть. В Hyper настраивается светодиодлента, тобишь количество светодиодов на каждой стенке, их расположение, зону захвата света и яркость, тут же выбирается "драйвер" для работы ленты WLED и его ИП адрес.
Теперь к ленте. Самый нормальный Варик на алике для меня оказался вот этот экземпляр. Взял на 70" экрана 5 метров, 60 светодиодов на метр в защите IP67. В планах зашкурить силиконовую поверхность для рассеивания света. Управлять лентой будет этот друг. У него есть WiFi, что оч хорошо. Прошивка на него заливается вроде вообще на изи, подключаешь плату по ЮСБ, открываешь в браузере адрес, и там уже почти в автоматическом режиме происходит установка и настройка WLED.WLED нужен что бы отправлять сигналы на ленту и играет роль своеобразного драйвера.HyperHDR говорит драйверу какой светодиод в какой цвет покрасить, а тот красит.
С технической стороны меня всё устраивает... но вот сборка этого всего. Мало того что раньше не занимался подобным, так еще и паять что то надо будет
Если верить калькулятору на сайте Алекса Гайвера, то мои 300 светодиодов будут суммарно кушать примерно 2А тока и 5v. Найду зарядник помощнее, надеюсь хватит. Сперва чуть не купил БП за 800 рублей на алике для питания ленты. Теперь осталось дождаться приезда ленты и микроконтроллера, и правильно всё спаять, а помогут всё правильно собрать воедино несколько мануалов, тык, тык, и основной.

Удалось уже реализовать? )
