[yurix67]

ну что ж - респект Лыжам!

[alex911]

Приветствую всех.
Похоже проблема из отзывной компании настигла мой телевизор
LG OLED65B7V. Телевизор польской сборки, поэтому официально
заменить плату не получиться. Буду пытаться ремонтировать.

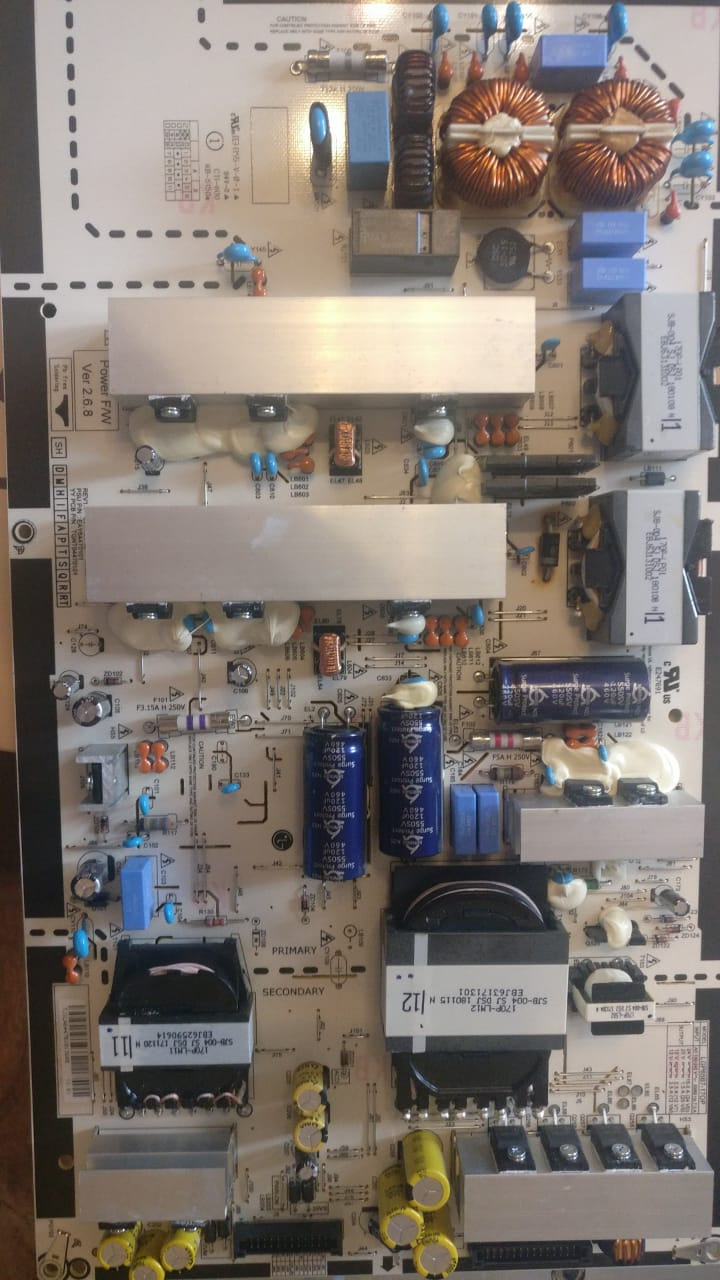

При включении в активный режим сильно греются входные дроссели
LF101, LF102. Тепловизор показывает 150 градусов, дальше выключаю, т.к. начинает вонять горелым пластиком. Других перегревов нет. Все выходные напряжения на плате в норме. Телевизор работает, картинка звук есть. Корректор коэффициента мощности на UCC28070 вроде тоже работает - напряжение на электролитах держит стабильно 380В, все силовые полупроводники целы, ничего не перегрето.
Голубые конденсаторы по входу не пробиты.
Причем если выключить телевизор с пульта в дежурный режим - потребляемый ток резко падает и перегрева дросселей нет.
Ума не приложу куда копать дальше.


[yurix67]

Мне кажется что лучше копать в сторону сервиса все же... Вдруг причина не в БП?

[SCS]

При включении в активный режим сильно греются входные дроссели
LF101, LF102.

Впаяй вместо них перемычки. Это фильтр. Толку от него все равно не много. Просто используй хороший сетевой фильтр для питания ТВ. И на щнур сетевой одень -
https://mirmagnitov.ru/product/fyerrito ... -chyernyy/

[alex911]

SCS
Дроссели греются от высокого потребления тока, а не от того, что с ними что то не в порядке. Это не устранит проблему, только замажет симптомы.
Без дросселей нельзя, они фильтруют помехи в сеть от рабочей частоты блока питания (60 кГц +гармоники). Сетевые фильтры и ферритовые кольца предназначены для фильтрации другого типа помех.

Добавлено спустя 24 минуты 8 секунд:

В общем, как пишут в пресс релизах It appears the TVs are at risk of current overflow due to the degradation of a component that reduces current noise, так оно и оказалось.
Полностью деградировал металлопленочный X2 конденсатор 0.47 мкф во входном фильтре.Pilkor вроде не noname, но видимо от брака никто не застрахован.
За счет эффекта самовосстановления короткого замыкания не было, но при увеличении пульсаций при включении телевизора в активный режим утечки через конденсатор резко увеличивались, что приводило
к резкому росту потребляемого тока и разогреву входных дросселей. Деградацию контролировать по уменьшению емкости. Стандартами допускается не более 3% за срок службы.
У меня емкость упала в 10 раз. После замены все работает.
По хорошему нужно заменять все голубые X2 конденсаторы на плате. Т. к. проблема системная и отказ лишь вопрос времени и везения.

Добавлено спустя 6 минут 32 секунды:

Олед 2019, приехал мастер от лж и заменил плату питания, минут за 15, сказал ничего не надо он сам отметит у себя и на телевизоре перестанет вылезать уведомление об замене блока питания. Получается дело в твердотельных конденсаторах, голубые кубики на плате, могут перегреваться и даже воспламеняться угрожая жизни и здоровью людей, поэтому замена идет вплоть до моделей 2016года даже без гарантии



Спасибо за наводку, благодаря сообщению решил замерить их емкость и вышел на проблему.

Добавлено спустя 1 час 56 минут 29 секунд:

Мне кажется что лучше копать в сторону сервиса все же... Вдруг причина не в БП?

Это отдельная уже пройденная история. Официальный сервис отказался сотрудничать.

[SCS]

Без дросселей нельзя, они фильтруют помехи в сеть от рабочей частоты блока питания (60 кГц +гармоники). Сетевые фильтры и ферритовые кольца предназначены для фильтрации другого типа помех.

Тоже самое фильтрует сетевой фильтр нормальный. Именно - нормальный, а не в том, где имеется один варистор и термопредохранитель. Да и ничего страшного не произойдет с вашей домашней техникой, если все эти конденсаторы и дроссели на плате БП обойти и выкинуть. Там единственно полезны только варисторы. Наоборот не будет никакой вероятности, что один или несколько этих фильтрующих конденсаторов и дросселей от времени не полыхнут синим пламенем вместе с потрохами ТВ. Очень странно конечно, что мелаллопленочные конденсаторы емкость теряют вместе с увеличением потерь в диэлектрике. Тогда вдвойне все это барахло нужно выпаять из платы. Не факт, что новые будут лучше. А вот замена БП с точки зрения новеньких электролитов на нем - действительно полезна. Хотя и они могут быть хуже старых...
PS - и не факт, что ваш домашний комп выдаёт по выходу меньше помех в сеть. чем этот ТВ. Ибо в китайских БП вместо элементов сетевого фильтра, наиболее часто впаяны - специально обученные перемычки.

[alex911]

SCS
Металлопленочные конденсаторы теряют емкость за счет испарения металлизации в области пробоя деградировшего диэлектрика. Это позволяет их ставить непосредственно во входные цепи, т.к. пробой не приводит к постоянному короткому замыканию. Если емкости совсем нет - значит и металлизации совсем нет, т. е. это не случайный одиночный пробой, а некачественный диэлектрик. Конденсаторы с нормальным диэлектриком работают десятки лет, и с этим узлом должно теперь быть все нормально. Дальше проблемы с матрицей начнутся. Она уже сейчас, через три года вся в пятнах от выгорания.

[suyar]

Всем привет. Сегодня поменял блок питания по отзывной программе. Телевизор 65Е6V, собран в Польше в июне 17 года, неофициал, Украина. После обращения в сервисный центр в Киеве мастер связался з центральным офисом ЛЖ, выслав им серийный номер ТВ. Они подтвердили возможность замены несмотря на то, что ТВ не куплен официально, и выслали соответствующий блок питания. Через 2 недели блок пришел и сегодня мастер с моей помощью заменил блок. Выдали бумажку о замене. Старый блок питания мастер забрал. Визуально разницы между блоками не заметил. Количество компонентов вроде бы одинаковое. Процесс занял 30 минут. ТВ пришлось ложить стеклом на мягкую поверхность, так как для защелкивания задней крышки надо было приложить большое усилие. Это довольно стремный момент процесса замены. Но все прошло хорошо. ТВ цел и показывает ОК

[shalbr]

SCS
Металлопленочные конденсаторы теряют емкость за счет испарения металлизации в области пробоя деградировшего диэлектрика. Это позволяет их ставить непосредственно во входные цепи, т.к. пробой не приводит к постоянному короткому замыканию. Если емкости совсем нет - значит и металлизации совсем нет, т. е. это не случайный одиночный пробой, а некачественный диэлектрик. Конденсаторы с нормальным диэлектриком работают десятки лет, и с этим узлом должно теперь быть все нормально. Дальше проблемы с матрицей начнутся. Она уже сейчас, через три года вся в пятнах от выгорания.

Подскажите, какой фирмы вы поставили новые конденсаторы? и меняли ли вы свои подгоревшие дросселя?
Если можно и фото вашей платы после ремонта

[Mastahh]

А как-то можно проверить плата питания это или что-то другое?
Подсоеденить какой-то другой например источник питания?
