Функция HDMI CEC (Simplink) в телевизорах LG

Помощь новичкам, часто задаваемые вопросы и ответы по телевизорам LG Smart TV на webOS. Новичкам читать обязательно.

Функция HDMI CEC (Simplink) в телевизорах LG

Сообщение Архивариус » 06 ноя 2016, 17:15

Функция HDMI CEC (Consumer Electronics Control) в телевизорах LG


Полезные ссылки:

Все, что вы еще не знали об интерфейсе HDMI CEC

С момента введения в индустрию потребительской электроники – кабель HDMI был в центре споров и различных дискуссий. Одни производители рассматривали его как "ценный инструмент" в их арсенале функционала. Другие возлагают на него надежды, так как он может защищать информацию от копирования, в то время как третьи – высказывают недовольство HDMI из-за его несовместимости с некоторыми интерфейсами и недостатки.



В Интернете выложено много статей по HDMI, но еще не все сказано о данной технологии. Поэтому мы рассмотрим один небольшой аспект, который может упростить ваше восприятие CEC.

CEC (Consumer Electronics Control) – что в переводе с английского означает: управление бытовой электроникой. Это протокол управления, который находится в HDMI. Главной особенностью является то, что не все производители называют данный протокол в своих устройствах одинаково. LG, например называют его SimpLink, Samsung – Anynet, а Sony и вовсе BRAVIA Sync. Для того, чтобы вам было проще воспринимать данную информацию - мы приводим список в формате "Фирма производитель -> Название протокола CEC":

  • LG -> SimpLink;
  • Samsung -> Anynet+[2];
  • Onkyo -> RIHD;
  • Sony -> BRAVIA Sync;
  • Hitachi -> HDMI-CEC;
  • Pioneer -> Kuro Link;
  • Toshiba -> Regza Link и CE-Link;
  • Sharp -> Aquos Link;
  • Panasonic -> VIERA Link, HDAVI Control и EZ-Sync;
  • Philips -> EasyLink;
  • Mitsubishi -> NetCommand for HDMI.

Современные мультимедийные системы, такие как MythTV и XBMC имеют в своем арсенале HDMI-CEC. Все это сделано благодаря интерфейсу libCEC. Это дает возможность контролировать все устройства с трансляцией изображения одним дистанционным пультом.

Что такое HDMI CEC?

CEC – это встроенная функция интерфейса HDMI и разработана, чтобы пользователь мог управлять несколькими устройствами (до 10) всего лишь одним пультом дистанционного управления (например от телевизора). Так же CEC позволяет некоторым устройствам настраивать друг друга без участия пользователя. HDMI-CEC – является однопроводной двунаправленной последовательной шиной, которая выполняет функции пульта дистанционного управления.

Наличие CEC – проводки в устройстве обязательно, хотя сама реализация интерфейса в устройстве может отсутствовать.

Список доступных команд в CEC

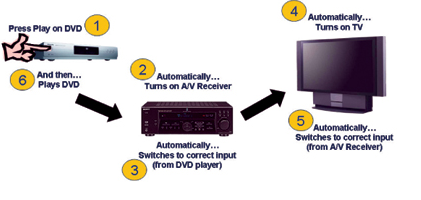

  • Воспроизведение прикосновением: устройство станет активным источником при запуске воспроизведения;
  • Система в режиме ожидания: переключение всех подключенных устройств в режим ожидания;
  • Предустановленный перевод: передает настройки тюнера канала на другой телевизор;
  • Запись одним касанием: запись начинается немедленно;
  • Настройка таймера:одно устройство (например, телевизор)задает настройки таймера другого (например, DVD-рекордера);
  • Информационная система: проверяет все компоненты для адресов и конфигурации;
  • Пакет управления: управления воспроизведением;
  • Управление тюнером: управление тюнером другого устройства;
  • Экранное меню: использует экранный телевизор для отображения текста;
  • Меню управления устройством: при помощи меню другого устройства;
  • Маршрутизация управления: управление переключением источников сигнала;
  • Пульт дистанционного управления PassThrough: пройти через команды дистанционного управления;
  • Передачи имени устройства OSD: передает предпочтительные названия устройств телевизору.

Техническая реализация интерфейса

CEC реализован в виде магистрального провода в разъеме HDMI (контакт №13). Это позволяет устройствам, поддерживающим данный интерфейс взаимодействовать друг с другом. Главная идея "продукта" заключается в управлении одним пультом дистанционного управления - несколькими устройствами.

Видео демонстрация возможностей интерфейса:


Для выполнения конкретных действий, между связанными устройствами, может происходить обмен операциями (например, запись на STB/DVR) или получение общей информации (например: информации о нажатии определенной клавиши пульта).

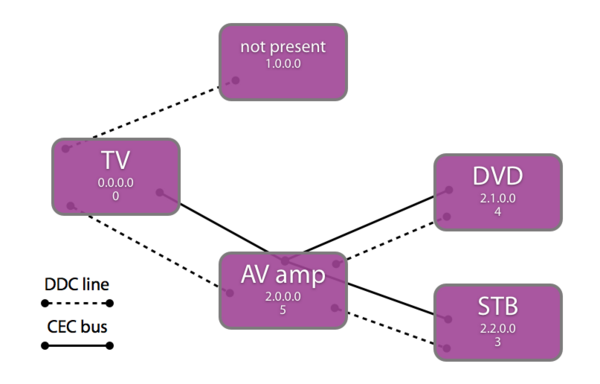

В любой установке с HDMI – дисплей считается устройством по умолчанию и получает две выделенные метки: физический адрес(0.0.0.0) и логический адрес(0). В любой точке данной системы все CEC устройства имеют как физические, так и логические адреса. В то же время устройства, которые не поддерживают CEC – имеют только физические адреса. Физические адреса обрабатываются на основании положения к устройству по умолчанию. Например:
  • Если выход A/V – ресивера подключается к разъему HDM1 телевизора – он получает физический адрес 1.1.0.0;
  • При подключении ко второму порту – получаете 2.0.0.

Логические адреса назначаются устройствам в зависимости от их функциональности (как это предусмотрено в документе спецификации CEC). Когда меню устройства HDMI выводится на дисплее (На Sony KDL46EX720 это достигается путем нажатия кнопки Synk) – экран посылает сигнал по проводу CEC ко всем подключенным устройствам. После этого проводится сбор ответов и пользователю предоставляется список CEC-совместимых устройств. Выбор одного из них будет гарантировать то, что будущие удаленные нажатия клавиш пульта будут незамедлительно переданы телевизору.

Наша статья подошла к концу. Мы надеемся, что вы узнали, что такое HDMI CEC и поняли принцип его действия.

Источник: _http://1fleshka.ru/vse-chto-vy-eshhe-ne-znali-ob-interfejse-hdmi-cec.html

За это сообщение автора Архивариус поблагодарил:
mypehok (06 фев 2020, 09:00)
Архивариус


Сообщения: 8292
Зарегистрирован: 29 июл 2010, 20:22
Благодарил (а): 1437 раз.
Поблагодарили: 1281 раз.
Телевизор: LG 55C9 32LK6190 24MT57S
Звук: Yamaha YSP-1100

Функция HDMI CEC (Simplink) в телевизорах LG

Спонсор » 06 ноя 2016, 17:15

Реклама показывается только незарегистрированным пользователям. Войти или Зарегистрироваться
Спонсор


Сообщения: 100
Зарегистрирован: 15 июл 2014, 18:43
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.

Использование SIMPLINK

Сообщение Архивариус » 21 дек 2016, 22:23

Использование HDMI-CEC (SIMPLINK) для управления с помощью пульта ДУ телевизора различными мультимедийными устройствами, подключёнными по HDMI


C помощью пульта ДУ телевизора можно с удобством управлять различными мультимедийными устройствами, подключёнными по HDMI.

  1. Подключите выходной порт HDMI OUT с поддержкой SIMPLINK устройства к порту HDMI IN на телевизоре HDMI кабелем.
  2. Нажмите кнопку ГЛАВНОЕ МЕНЮ (домик) на пульте ДУ и выберите значок настроек в правом верхнем углу.
  3. Перейдите в раздел "Все настройки" -> Общие и выберите SIMPLINK (HDMI-CEC).
  4. Установите для SIMPLINK (HDMI-CEC) значение Вкл..

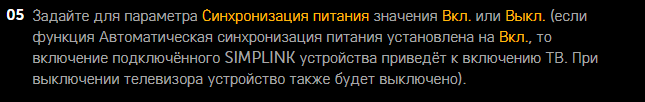

  5. Задайте для параметра Синхронизация автопитания значения Вкл. или Выкл. (если функция Автоматическая синхронизация питания установлена на Вкл., то включение подключённого SIMPLINK устройства приведёт к включению ТВ. При выключении телевизора устройство также будет выключено).
  6. Включите подключённое устройство. При автоматическом подключении телевизора к устройству вход переключится.
    Если устройство не подключается к телевизору автоматически, нажмите кнопку Input.

  • Данная функция (SIMPLINK) работает только с устройствами с логотипом SIMPLINK. Проверьте наличие логотипа SIMPLINK на внешнем устройстве.
    Если устройство не соответствует необходимым техническим требованиям, при его использовании возможны проблемы.
  • Для использования SIMPLINK необходим высокоскоростной кабель HDMI с функцией CEC (шина обмена данными). Для передачи данных между устройствами используется контакт №13 высокоскоростного кабеля HDMI.
  • Если требуется вывести звук на внешнее аудио устройство, подключённое через кабель HDMI, подключите его к HDMI порту ТВ с меткой (ARC) и установите для SIMPLINK (HDMI-CEC) значение Вкл.

Поддерживаемые функции SIMPLINK:

  • Мгновенное воспроизведение
    При запуске внешнего мультимедийного устройства можно сразу начать просмотр контента на телевизоре без необходимости дополнительного управления.

  • Управление устройствами с помощью пульта ДУ телевизора
    Позволяет пользователю управлять внешними мультимедийными устройствами с помощью пульта ДУ телевизора для просмотра контента.
    • Функции указателя пульта ДУ Magic могут быть ограничены.
    • Это относится только к моделям с поддержкой пульта ДУ Magic.

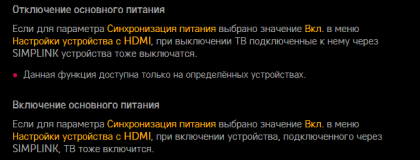

  • Отключение основного питания
    Если для Синхронизация автопитания установить значение Вкл. в настройках SIMPLINK (HDMI-CEC) и выключить телевизор, устройства, подключенные к телевизору при помощи SIMPLINK, будут также отключены. Телевизор также выключится, если вы отключите устройство, подключенное при помощи SIMPLINK.
    Данная функция доступна только на определённых устройствах.

  • Включение основного питания
    Если для Синхронизация автопитания установлено значение Вкл. в настройках SIMPLINK (HDMI-CEC), при включении устройства, подключенного при помощи SIMPLINK, включится также и телевизор.

    • Если для SIMPLINK (HDMI-CEC) установлено значение Выкл., то для Синхронизация автопитания невозможно установить значение Вкл.
Архивариус


Сообщения: 8292
Зарегистрирован: 29 июл 2010, 20:22
Благодарил (а): 1437 раз.
Поблагодарили: 1281 раз.
Телевизор: LG 55C9 32LK6190 24MT57S
Звук: Yamaha YSP-1100

Re: Что такое HDMI CEC

Сообщение Архивариус » 29 авг 2019, 19:47

Информация для тех, кто возможно столкнулся с проблемой что HDMI CEC не поднимается с PS3/PS4 на тв lg 2019 года:
k0ste @ Телевизор LG OLED C9 (55, 65 и 77") 2019 года
Архивариус


Сообщения: 8292
Зарегистрирован: 29 июл 2010, 20:22
Благодарил (а): 1437 раз.
Поблагодарили: 1281 раз.
Телевизор: LG 55C9 32LK6190 24MT57S
Звук: Yamaha YSP-1100

Re: Что такое HDMI CEC

Сообщение ternovnik78 » 30 авг 2019, 12:07

Когда уже LG по-человечески сделает рабочую HDMI-CEC, а не ее пародию, чтоб можно было пользоваться универсальным пультом тв для управления не только техникой LG, в частности телевизионными, спутниковыми и т.д. приставками. Вот Samsung тоже корейская фирма и у них эта функция работает без вопросов, а у LG только одна головная боль, ну так возьмите на вооружение от Самсунга как надо делать, чтоб полностью поддержка была другой техники, пользователи вам только спасибо скажут. Сделайте уже нормальное обновление, чтоб всё работало.
ternovnik78


Сообщения: 15
Зарегистрирован: 02 авг 2019, 11:28
Благодарил (а): 2 раз.
Поблагодарили: 3 раз.
Телевизор: LG 49SK8500

HDMI-CEC на 47LB650V-ZN

Сообщение azikmf » 05 ноя 2019, 15:46

Добрый день,
Опытные всезнайки, помогите пожалуйста!!!
Являюсь обладателем ТВ 47LB650V-ZN (прошивка 1.4.0-2532 (afro-ashley). К телевизору подключена приставка через порт HDMI (Xiaomi MiBOX 3). В меню ТВ есть функция HDMI-CEC (Simplink), но она работает как-то по странному: я могу ВКЛЮЧИТЬ телевизор, если включу приставку пультом от приставки, но отключить так не могу. Зато если ВЫКЛЮЧТЬ телевизор телевизионным пультом - приставка тоже отключится.
Есть ли какая-либо возможность заставить ТВ выключаться, когда выключается приставка?
Заранее благодарен!
azikmf


Сообщения: 4
Зарегистрирован: 05 ноя 2019, 15:28
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Телевизор: 47LB650V-ZN

Re: HDMI-CEC на 47LB650V-ZN

Сообщение Архивариус » 05 ноя 2019, 22:31

azikmf писал(а):Есть ли какая-либо возможность заставить ТВ выключаться, когда выключается приставка?

Нет.
Архивариус


Сообщения: 8292
Зарегистрирован: 29 июл 2010, 20:22
Благодарил (а): 1437 раз.
Поблагодарили: 1281 раз.
Телевизор: LG 55C9 32LK6190 24MT57S
Звук: Yamaha YSP-1100

Re: HDMI-CEC на 47LB650V-ZN

Сообщение azikmf » 06 ноя 2019, 11:09

Точно? Никакая перепрошивка не поможет? У меня есть другой ТВ, чуть новее тоже LG там всё работает нормально.
azikmf


Сообщения: 4
Зарегистрирован: 05 ноя 2019, 15:28
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Телевизор: 47LB650V-ZN

Re: HDMI-CEC на 47LB650V-ZN

Сообщение narpol » 06 ноя 2019, 11:39

azikmf
В меню ТВ есть функция HDMI-CEC (Simplink), но она работает как-то по странному: я могу ВКЛЮЧИТЬ телевизор, если включу приставку пультом от приставки, но отключить так не могу. Зато если ВЫКЛЮЧТЬ телевизор телевизионным пультом - приставка тоже отключится.
Функция работает так, как это предусмотрел (и о чем прямо заявил ТВ в Руководстве пользователя) производитель
, а обратный сценарий
Есть ли какая-либо возможность заставить ТВ выключаться, когда выключается приставка?
не заявлен к поддержке.
Сегодня самый лучший день.
Пусть реют флаги над полками.
Сегодня самый лучший день -
Сегодня битва с дураками
narpol


Сообщения: 6864
Зарегистрирован: 27 июл 2017, 09:13
Откуда: РФ, РКС
Благодарил (а): 293 раз.
Поблагодарили: 1525 раз.
Телевизор: LG 43UJ740V [replaced] LG 49SM9000

Re: HDMI-CEC на 47LB650V-ZN

Сообщение azikmf » 06 ноя 2019, 12:07

Это-то оно ясно! Такая же история описана и в настройках Симплинк в телевизоре. Тут вопрос скорее про то как можно этот сценарий обойти... потому что на аналогичних моделях эта функция работает. Тоесть я хочу понять, это проблема чисто програмного обеспечения или аппаратно не поддерживается? Если первый вариант, то может есть способ поставить прошивку от более новых моделей? мне по сути от телевизора ничего не нужно, кроме этой самой функции. Тоесть если в процессе перепрошивки возникнтут конфликты - мне побоку. Лишь бы показывал картинку и вкл/выкл с 1 пульта. А если второй - то тогда LG сотворили нереальный бред (функция, которая должна избавить от лишнего пульта ни от чего не избавляет) и я пошел плакать...
З. Ы. или может есть возможноть запрограмировать телевизор таким образом, что при отсутствии сигнала, к примеру в HDMI1, телек выключался бы через... ну 15 секунд?
azikmf


Сообщения: 4
Зарегистрирован: 05 ноя 2019, 15:28
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Телевизор: 47LB650V-ZN

Re: Что такое HDMI CEC

Сообщение mal » 12 ноя 2019, 13:18

Тема с выключением питания ТВ при отключении питания приставки очень актуальна.
У меня помимо 65UM7300PLB есть еще 2 старых ТВ на NetCast и там такие же напряги, что бы выключить питание лежа на кровати перед сном (на кухне и в зале та же ерунда), нужно обязательно не забыть взять с собой родной пульт от ТВ, хотя весь остальной функционал прекрасно отрабатывает от пульта приставки.
ТВ фактически выступают в роли обычного монитора и больше от них ничего не требуется кроме как включаться и выключаться вместе с приставкой.

Ладно есть старые ТВ на NetCast, думаю ладно, ПО устарело и никто эту функцию там реализовывать не станет, куда уж деваться и тут получается опять на те же грабли? Новая модель, а все те же проблемы для пользователей приставок? Samsung это давно умеет.

Подскажите, как достучаться до разработчика ПО с просьбой добавить в функционал возможность выключения ТВ при выключении приставки?
Пусть этот пункт будет скрыт под 7 печатями и включить его смогут только те, кому это действительно необходимо, без каких либо гарантий со стороны поддержки.

P.S. в разделе предложений по работе ПО нет возможности создать соответствующую тему :cry:
mal


Сообщения: 2
Зарегистрирован: 12 ноя 2019, 12:53
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Телевизор: LG 65UM7300PLB + old NetCast
