Замена порта Micro USB на USB Type-C

Обсуждение планшета HP TouchPad.

Замена порта Micro USB на USB Type-C

Сообщение Palmfan » 30 сен 2024, 21:17

Замена порта Micro USB на USB Type C в HP TouchPad


На дворе 2024 год и технологии продолжают развиваться.TouchPad - устройство отнюдь не новое, но это не значит, что его нельзя немного модернизировать, чтобы оно стало более удобным сегодня. В частности, вполне возможно преобразовать порт Micro USB на TouchPad в USB Type C для зарядки и доступа к USB-накопителям. Алан Морфорд написал мануал как это сделать. Модификация достаточно сложная, требующая микропайки и изменения печатной платы. Действуйте на свой страх и риск.

Необходимые инструменты
Чтобы сделать этот мод, вам понадобится несколько инструментов и деталей. Вот список того, что использовал автор оригинальной инструкции:
- плоскогубцы/пинцет;
- платы USB Type C с резисторами 5,1k с Amazon;
- паяльник, припой, флюс и станция горячего воздуха;
- кусачки для проволоки с Amazon;
- дремель с отрезным или шлифовальным кругом;
- провод 28 AWG или меньше. 30 AWG - это очень хорошо, но подойдет любой провод от 0,25 мм до 0,5 мм;
- маленький напильник и набор отверток;
- малярная и каптоновая лента;
- металлическая лопатка.

Разборка TouchPad
Здесь вам придется достать металлическую лопатку и быть очень осторожным, чтобы не защелкнуть клипсы. Невозможно объяснить это лучше, чем это сделал iFixit, поэтому ознакомьтесь с их руководством по разборке платы USB-коннектора, а затем возвращайтесь сюда.

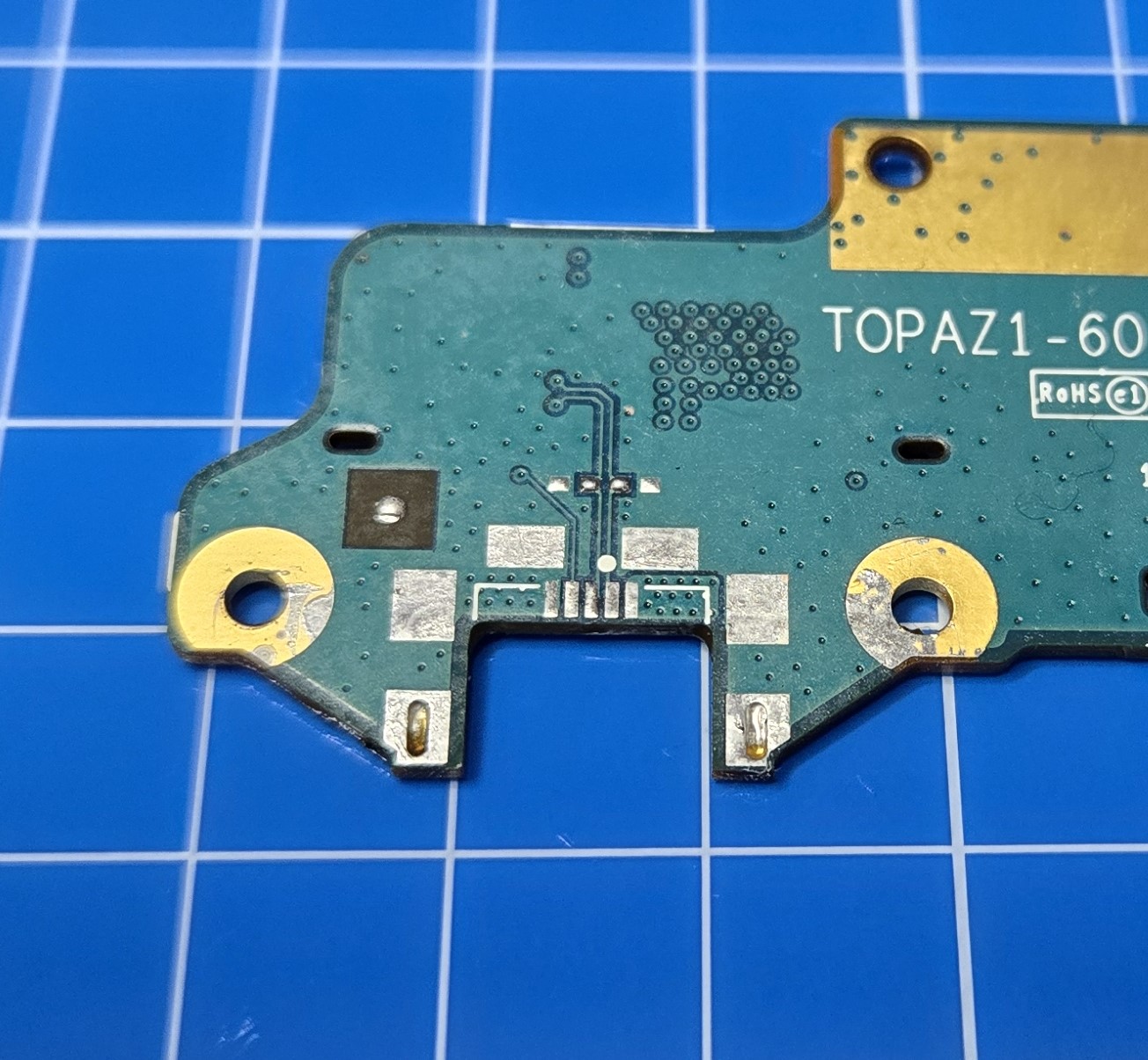

Модификация платы USB-коннектора путём удаления микропорта
Есть несколько способов удалить порт Micro USB. Автор данного руководства добавил кучу флюса и покрыл все разъемы свежим свинцовым припоем, а затем использовал станцию горячего воздуха, настроенную на 800 градусов, слегка покачивая порт плоскогубцами с игольчатым носом. Здесь не нужно быть особенно осторожным, так что если вы хотите срезать порт дремелем или заподлицо, или просто оторвать его плоскогубцами (не рекомендуется этого делать, но...), то все в порядке. Мы все равно не будем использовать колодки, к которым он припаян. Вы все равно должны быть осторожны, чтобы не расколоть плату. Действуйте медленно. Будьте терпеливы.

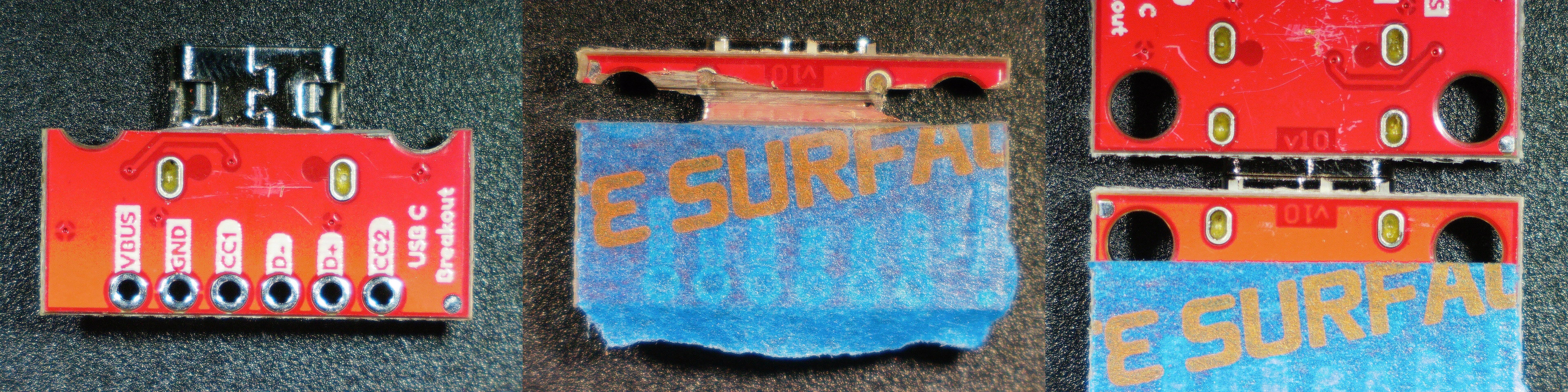

Обрезка платы USB Type C
Нам нужно немного обнажить порт USB Type C на этой плате, поэтому давайте его обрежем. Возьмите малярный скотч и переверните плату USB Type C вверх ногами. Вы увидите небольшой след между передней и задней точками крепления на правой стороне, который мы не хотим срезать. Отметьте ленту по другую сторону от этого следа, как это сделал автор. Проведите дремелем вдоль линии ленты, пока не дойдете до порта. Затем вы можете использовать плоскогубцы, плоский напильник и/или срезы заподлицо, чтобы удалить оставшуюся часть платы со дна порта.

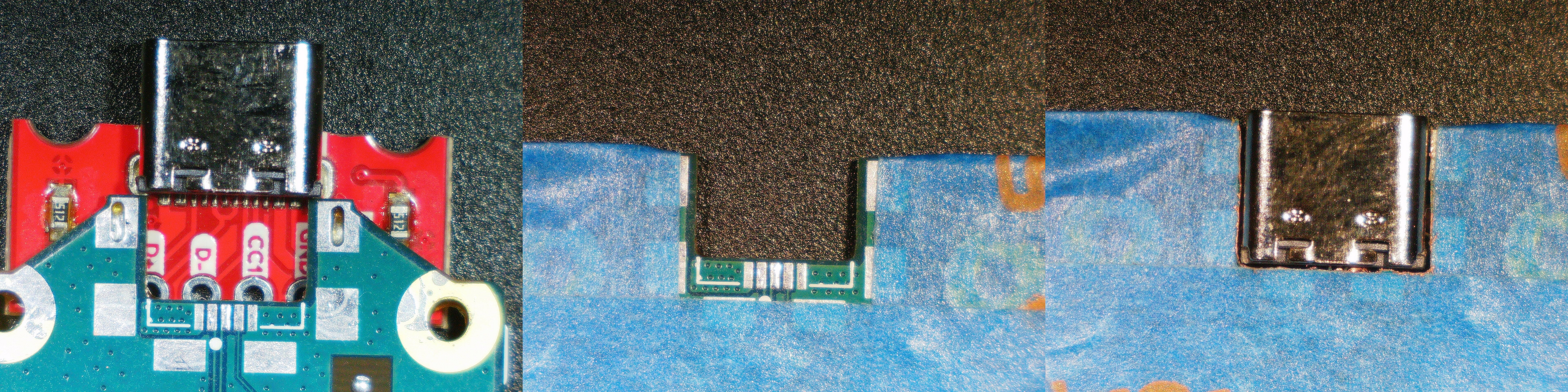

Подготовка платы USB-разъема для порта USB Type C
Нам нужно вставить порт в старое отверстие, поэтому снова возьмите малярный скотч и отметьте область, которую автор обвёл, чтобы освободить место для порта USB Type C. Вы можете приложить порт к этому месту, как сделал автор руководства, и использовать его в качестве ориентира. Снова возьмите дрель или аналогичный инструмент и вырежьте то, что вы отметили. Когда вы закончите, порт USB Type C должен легко войти в углубление. Он будет сидеть плотнее, когда мы добавим каптоновую ленту на следующем этапе.

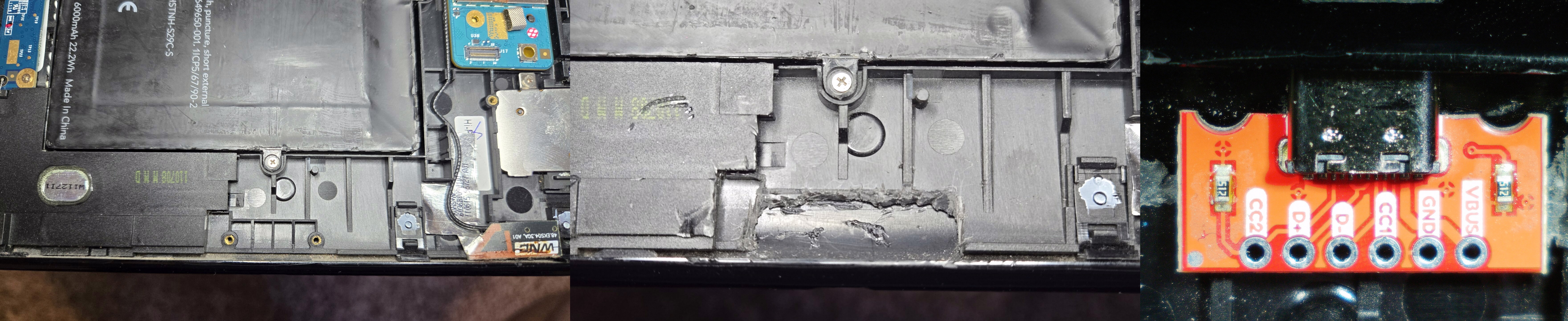

Освобождаем место в TouchPad для дополнительной толщины платы USB Type C
Плата USB Type C будет располагаться под платой разъема USB, поэтому нам нужно освободить место, обрезав пластик под ней. Для этого вам нужно будет использовать болгарку или любой другой инструмент для обрезки. При желании вы можете использовать для этого дрель. Будьте осторожны и не выходите за пределы первого внутреннего слоя. За ним находится внешний корпус TouchPad. Здесь нет никаких особых методов, просто вырежьте винтовые стойки и отломайте их. Используйте фотографии ниже в качестве руководства.

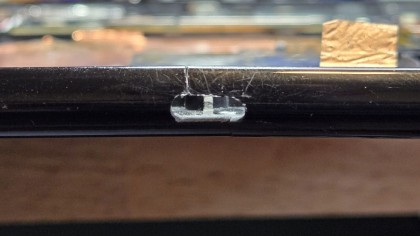

Вырезание отверстия USB Type C из старого отверстия Micro USB

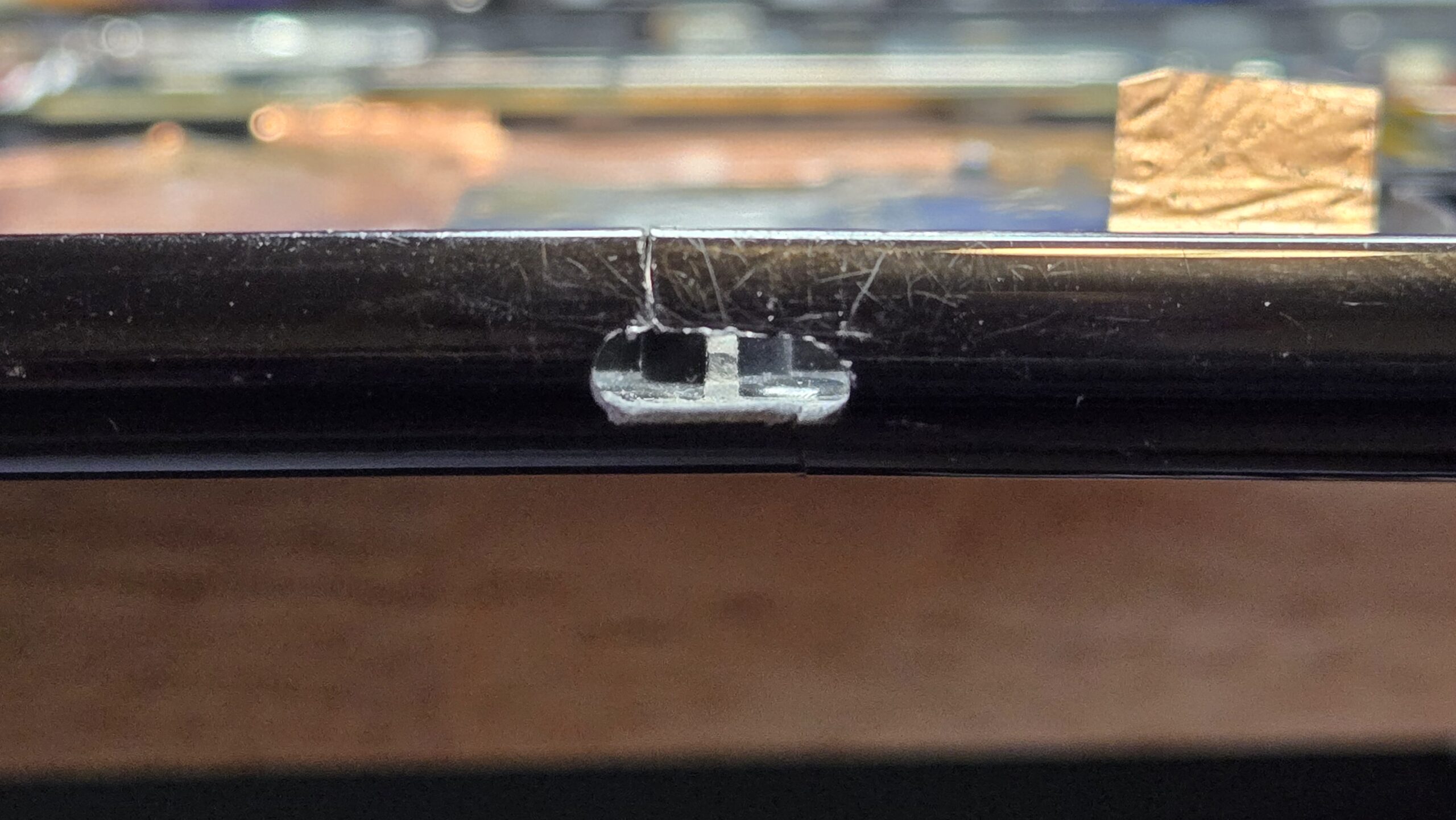

Чтобы открыть отверстие Micro USB достаточно для установки порта USB Type C, возьмите закругленный напильник слева и справа и просто немного доработайте напильником. Используйте небольшой плоский напильник, чтобы расширить верхнюю и нижнюю части порта. Это процесс проб и ошибок. Немного поработайте напильником, а затем возьмите плату USB C для проверки. Порт должен немного входить в отверстие, поэтому вы можете просунуть его снаружи, чтобы проверить размер отверстия, если так будет проще. Примечание: плата USB Type C, скорее всего, не будет упираться в нижнюю часть TouchPad и будет немного плавать. Это хорошо, потому что освобождается место для проводов и каптоновой ленты под ними.

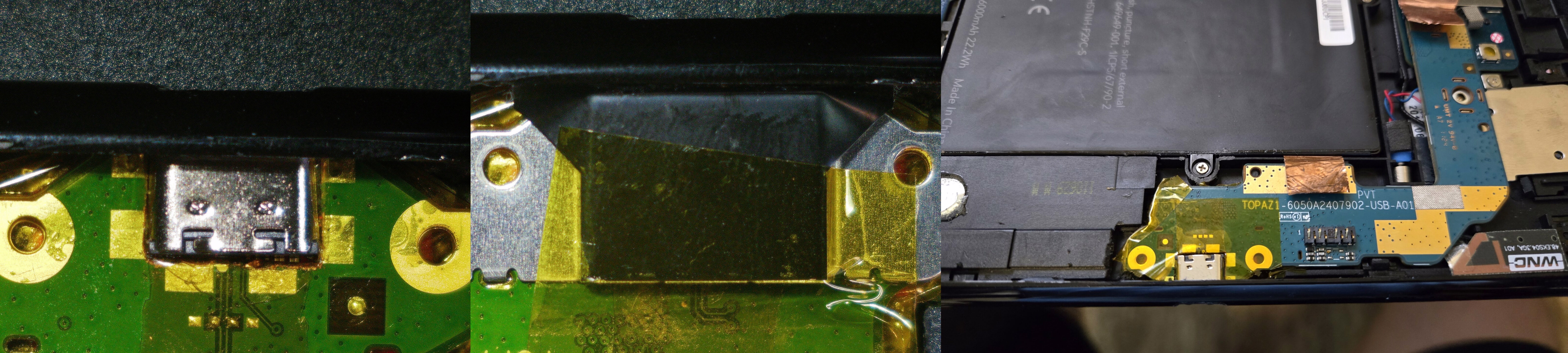

Заклеивание платы USB Type C

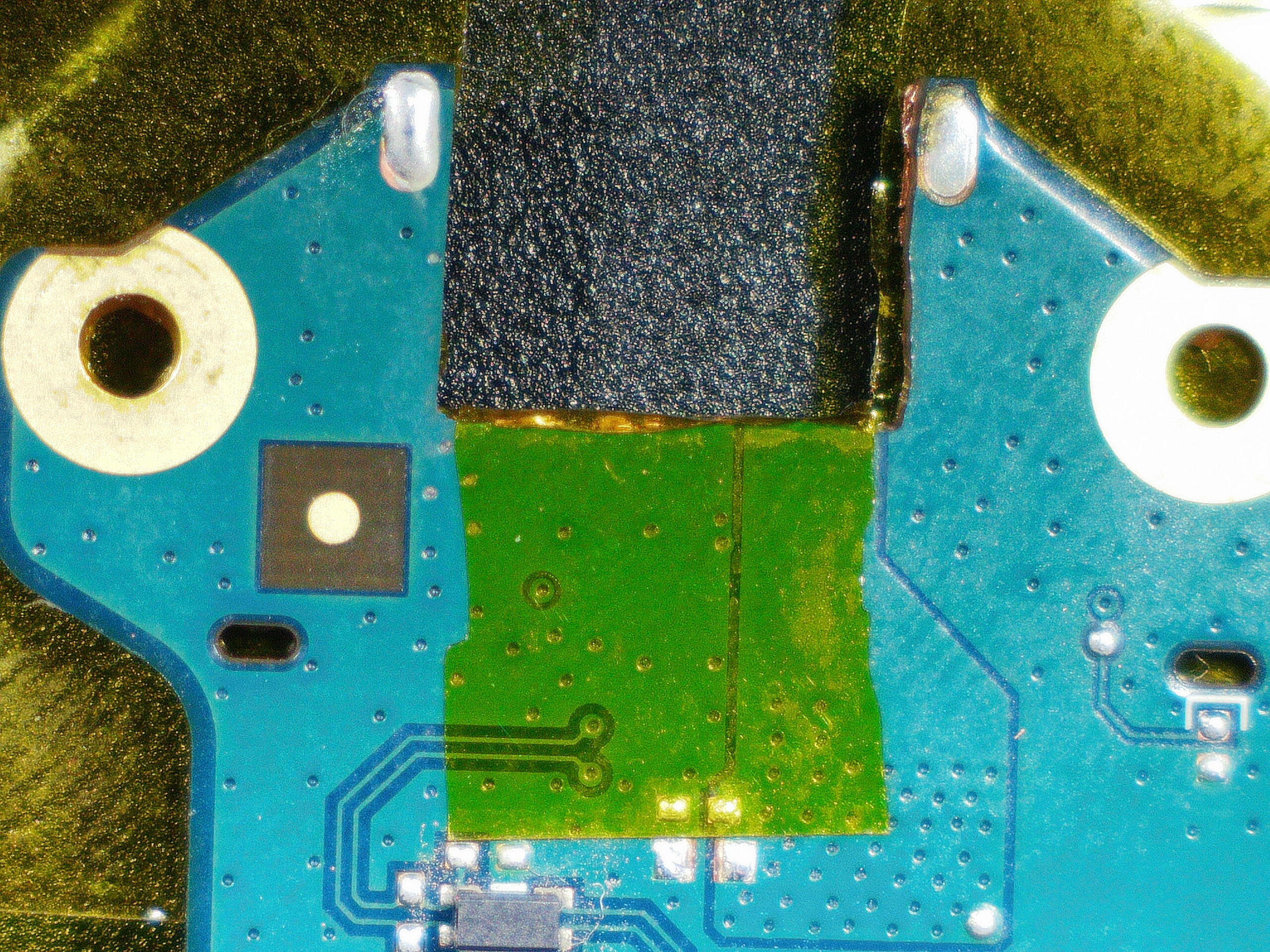

Поскольку мы взломали плату USB-коннектора, возможно, мы создали идеальные условия для возникновения короткого замыкания! О нет! Поэтому достаньте каптоновую ленту, потому что мы собираемся добавить слой с обеих сторон. Ниже вы увидите, как я сделал это с одной стороны. Сделайте это с обеих сторон. Вы также заметите, что я не закрыл эти два маленьких квадратных контакта в нижней части ленты. Это потому, что они нам нужны.


Где взять питание и данные

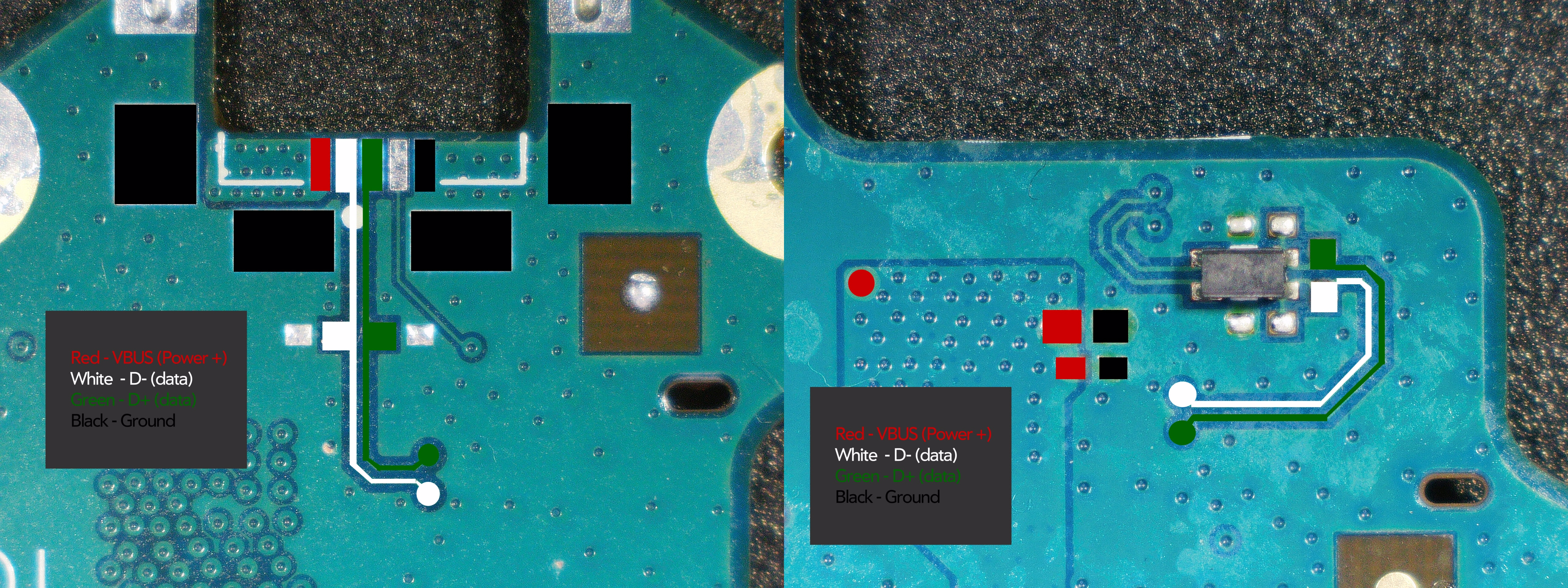

Вы увидите схемы ниже, на которых обозначены VBUS (питание), вход данных, выход данных и земля. Очевидно, что старый порт исчез и большинство его площадок, но автор хотел показать, что на обеих сторонах платы есть соединения. Возможно, вы можете сделать этот мод по-другому, и если вы решите, хочется надеяться, это поможет. Небольшое замечание: этот мод может быть сделан с 4-контактным портом USB C. Это даст вам питание и данные, как и в случае с платой USB C, которую я использую в этом руководстве, однако 4-контактная плата USB C не будет заряжаться с помощью зарядного устройства USB C (то есть USB 3.1). Плата, которую используют в этом руководстве, дает возможность использовать любое зарядное устройство, потому что она поставляется предварительно собранной с резисторами 5,1k, подключенными к CC1 и CC2 на землю. Именно этот трюк указывает зарядным устройствам USB C посылать питание на устройство.

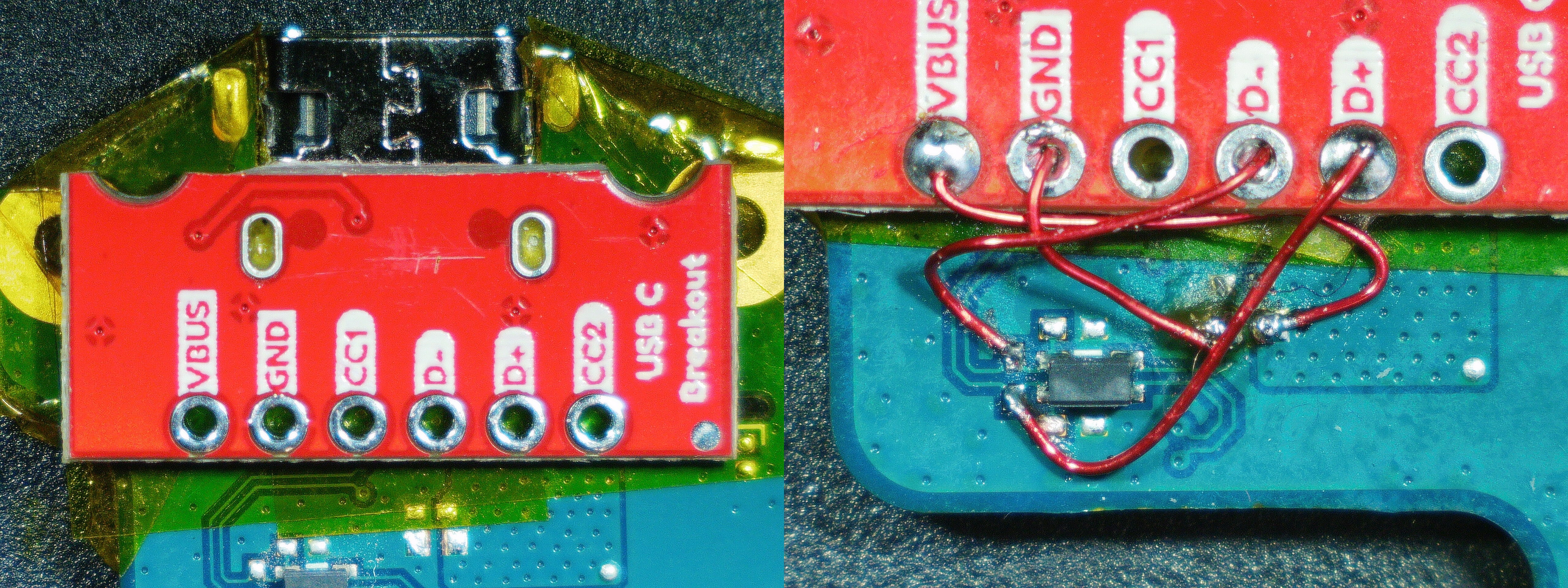

Припаивание платы USB C к плате USB-коннектора
Это не "учебник по пайке", так что зайдите на Youtube и найдите хороший учебник, который подойдет именно вам. В общем, используйте флюс, предварительно припаяйте площадки VBUS, Ground, D- и D+ на плате USB C, а также точки на нижней части платы USB-коннектора. Теперь о самом сложном, это не указано это в разделе "Инструменты" выше, но для этого очень поможет увеличение или цифровой микроскоп. У автора они есть, и он использовал и то и другое. Возможно, у вас более твердые руки и лучшие глаза, чем у него. На картинке ниже - его первая попытка из трех TouchPad, которые он модифицировал, и это не самая лучшая моя работа по пайке, но, по сути, именно так должен выглядеть ваш TouchPad.


Соединение частей вместе
При желании можно использовать немного каптоновой ленты, чтобы закрепить провода на месте, но это не обязательно. Она не будет коротить, так как под ней только пластик. Все это устанавливается на место под давлением, но если вам это неудобно, вы можете добавить немного горячего клея под плату, когда будете вставлять ее обратно в TouchPad. Если вы не хотите, можете не устанавливать металлический экран на место. Все довольно плотно прилегает, и если вы обнаружите, что экран TouchPad не так плотно прилегает, как вам хотелось бы, просто снимите металлический экран. Вместо этого можно наклеить немного каптоновой ленты прямо на экран.

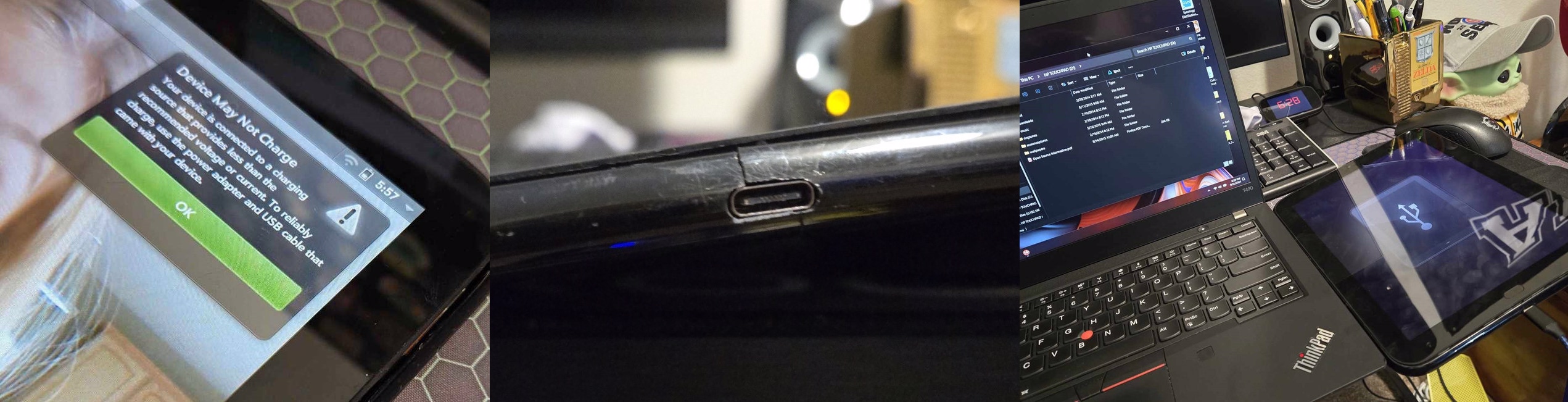

Поздравления, теперь у вас есть USB Type C
Автор использовал этот мод на трех TouchPad, и каждый из них отлично работает с любым зарядным устройством USB, которое я смог найти, включая порт USB Type C с зарядными устройствами USB 3.1. Также он подтвердает, что соединение для передачи данных работает так, как и должно работать при подключении через режим USB на ПК. К сожалению, это ничего не делает для того, чтобы webOS не сообщала вам, что используемое вами зарядное устройство не является оригинальным зарядным устройством TouchPad, но вы можете сделать собственный кабель для предотвращения этого, о чем будет рассказано в одной из следующих статей на pivotCE.
