[dimonml]

Там фото блока есть, правда 55 - внешне все один в один и модель та же, что в России продается. БП универсальный, от 100В. Цитирую: 1.AC input Check: 100~240Vac

Разные входные напряжения приводят к тому, что блок питания работает в разных режимах при 100 и при 240: как минимум должны быть разные частоты ШИМ до трансформатора и разные токи. А это может приводить к тому, что живучесть одного и того же блока питания при существенно разных входящих напряжениях будет разной.

[SergeyVL]

Ну горящие конденсаторы фильтров наверно можно списать на высокое напряжение (хотя поменяли поставщика на мацушиту (панасоник) и ничего не горит). А вот касательно токов там все будет с точностью наоборот - на 100В токи как раз максимальные (в горячей части). А те же конденсаторы PFC убивают похоже именно токи. Но в любом случае корейцы врали, говоря что для разных рынков разные блоки питания. Блоки таки одинаковые.

[sokrrat]

У меня вопрос к знатокам, сколько протянет новый блок питания после замены сгоревшего? И может сгоревший БП повредить материнскую плату ТВ?!

[SergeyVL]

Столько же и протянет, ну может чуть больше - в новых ревизиях кондеры по ощущениям получше, но они тоже мрут. Повредить - пока я о таком не слышал, обычно умирает сам БП. Хотя гарантировать это нельзя - БП может умирать по различным причинам и соответственно последствия могут быть разные.

[JackSparrow]

Кусочек из фирменного руководства LG, содержащий схему платы блока питания телевизора (SMPS) и информацию по тестированию и устранение неисправностей блока питания телевизора LG.

tv-lg-power-supply-board-smps-layout-troubleshooting-the-power-supply.pdf

LG TV Power Supply Board (SMPS) Layout Troubleshooting the Power Supply

(959.01 КБ) Скачиваний: 99

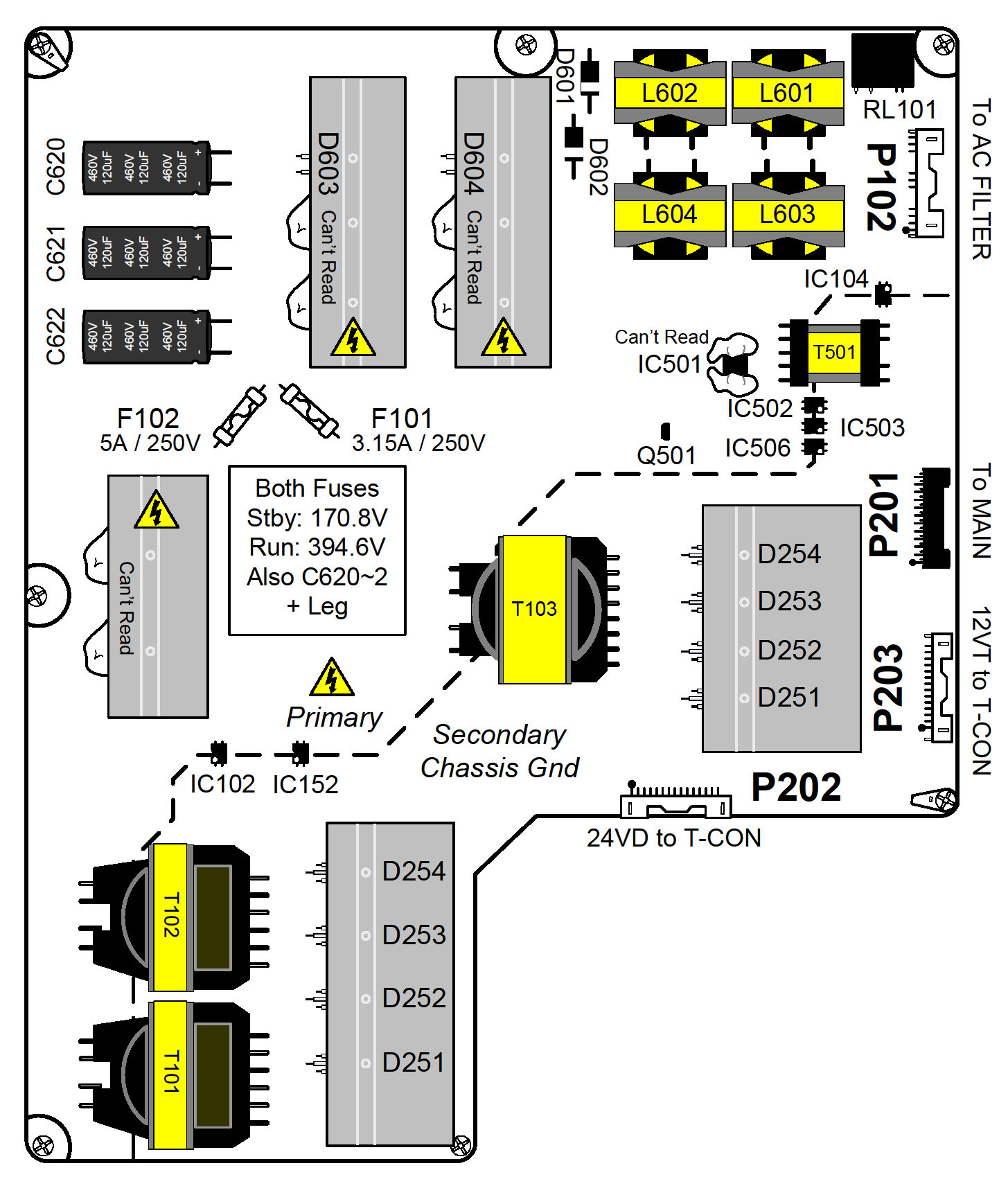

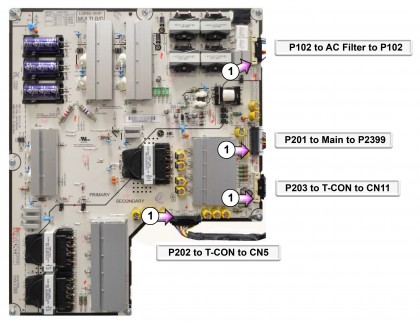

Плата блока питания LG ТВ


Схема блока питания ТВ LG

[SergeyVL]

Схемы там увы не наблюдается. Ну это очень древний блок (15 год), он с блоком 20-21 года рядом не стоял. Блок 65CX-65C1 сделан (в основном) на мелкосхеме md6752, даташит легко ищется. Там есть типовая схема включения, на ЛыЖе блок процентов на 70 этой схеме и соответствует, добавлена дежурка и источник 12 В. Источник 22 В и PFC - с этой схемы и слизаны.

[mzr910]

Блок от 65g3 вообще ужасающе выглядит

[sokrrat]

А есть телевизоры LG OLED где блоки питания не выходят из строя ну хотя бы лет 10?!

[SergeyVL]

Блок от 65g3 вообще ужасающе выглядит

G3 не видел, а G1 просто тоньше и соответственно большей площади поэтому. Детали все лежат на боку, трансформаторов больше (потому что они тонкие). Мощность у него по идее даже выше, чем у C серии.

Добавлено спустя 30 минут 50 секунд:

А есть телевизоры LG OLED где блоки питания не выходят из строя ну хотя бы лет 10?!

У LG как всегда копеечная экономия боком вылазит. Самые ответственные в плане нагрузки конденсаторы - китайские. Ну поставьте туда тот же панасоник или TDK, причем на 600В, как указано в даташите. Они поставили крошечные на 500В - результат на лицо. Самое обидное, что туда что то побольше (на те же 600 вольт) засунуть проблематично очень - места нет просто. Это кстати не единственные нагруженные кондеры в этом блоке, там еще три штуки есть (два парой стоят). Но те вроде живут (хотя тоже китай), пара на 1000В, один по моему на 800.

... а вот в фильтрах они таки сильно обожглись и там стоит мацушита (тот самый панасоник, черные). Те которые горели в фильтрах (и БП меняли по отзыву) стояли по моему пилкор, это вроде как Филипс Корея изначально, но Филипс там давно не при делах. В относительно свежих БП для 65С1 те кондеры, которые умирают, тоже стали ставить пилкор, вместо китайцев. Но тоже на 500В. Есть надежда что они дольше проживут, но не факт. В основном плач на западных форумах был о желтых китайцах, про пилкор я вроде ничего не читал.

... конденсаторы фильтров, которые Х2 выгорают везде. Но нормальный Х2 конденсатор просто постепенно теряет емкость (испаряются обкладки в местах пробоя). А те которые стояли в БП ЛыЖи иногда горели со спецэффектами, с огнем и дымом . Так то у меня банка дома Х2 кондеров БУ, часть я просто в мусорку выбросил, после промера - емкость была никакая, выгорели внутри. В основном это кондеры от компьютерных БП...

... и умирают в основном мощные БП - 65 и выше.55 и 48 вроде как живут. Конденсаторы кстати там те же самые стоят. Правда личной статистики у меня нет, сужу только по форумам немецким, есть там пара веток про ремонт этих БП.

... вообще БП умирали, умирают и будут умирать. Любые. Но тут похоже все же конкретный прокол самой ЛыЖи.

[sokrrat]

Тогда спрошу по другому, есть такие телевизоры LG в которых блоки питания не сгорали лет 5-10.?!
