[gromrusgrom]

конденсаторы PFC > https://aliexpress.ru/item/100500836098 ... 4719676367 или https://aliexpress.ru/item/100500835476 ... 4704101103

первая ссылка:


указаны размеры
Описание
Серия MKP
Технические характеристики 0,82 мкФ 500 В
Длина х ширина х высота 17,5 мм х 8 мм х 14 мм
Шаг стопы 15 мм

вторая ссылка


а тут размеры другие:
Описание
Емкость: 0,82 мкФ/824
Выдерживаемое напряжение: 630 В
Размер: 31,5X11X21rotдлина×ширина×высота


Ничего, что они так сильно отличаются?

А остальное все заказал, спасибо!

[gromrusgrom]

Померял расстояние на плате, красные точно туда не впихнуть.

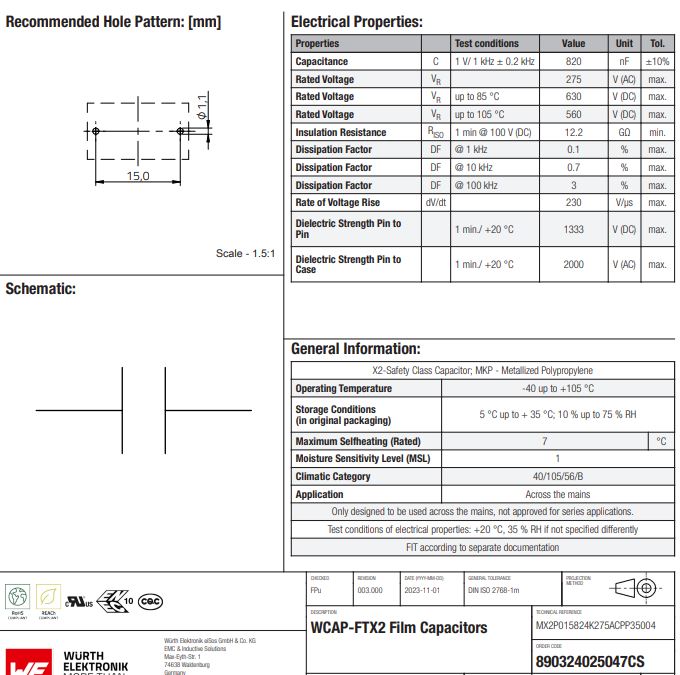

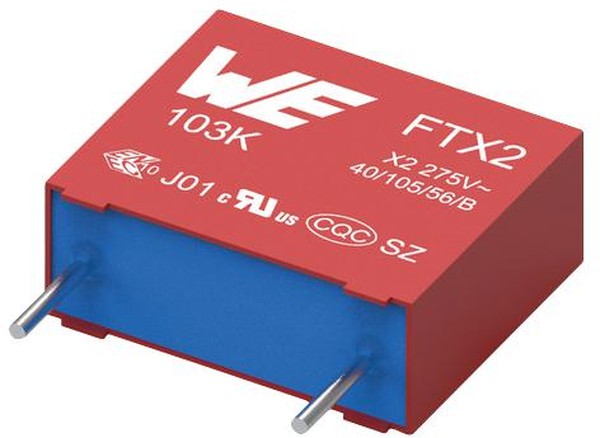

Нашел на ЧипиДип такой вариант, ждать долго, но бренд вызывает доверие

https://www.chipdip.ru/product/890324025047cs-0.82-f-film-capacitor-275v-630v-wurth-8034056541

Что скажете?




[AMETKO]

gromrusgrom
[HOWTO] Как загружать изображения на форум

[gromrusgrom]

Желтые кондеры это не Х2. Х2 это все черные (кстати мацушита - это панасоник) - их ставят в фильтры питания. А желтые кондеры это PFC, корректор мощности. Основное свойство Х2 кондеров - они при пробое не коротят, а просто теряют часть емкости - обкладки тупо испаряются. А в корректоре конденсаторы постоянно очень большие токи пропускают, это специальная серия для PFC. В даташите эти кондеры стоят на 600В, LG ставят на 500В - наверно поэтому они и летят пачками. Плюс вот эти желтые китайские. Бывают они еще синие - это Корея, те вроде получше. Штатно они 0.82 мкФ на 500В, насколько я помню. Я ставил 0.68 на 630В TDK (это Япония) - нормально работали. На 0.82 просто не нашел у нас.

Несколько раз Вы упоминали datasheet по блоку питания. К сожалению найти его мне не удалось. Можете выложить сюда?

[SergeyVL]

Даташит не на блок питания, а на микросхему PFC CONTROLLER, на которой он собран. В свое время без проблем нашел в инете.
