Глубина цвета в телевизорах: 8 бит+A-FRC или 10 бит

Производители телевизоров иногда могут указывать в характеристиках глубину цвета или количество отображаемых цветов. Давайте разберемся, что это означает и как связано с "битностью" экрана.

Итак, экран телевизора может передавать цвета с количеством цветовых оттенков например 8 бит. Это означает, что цвет имеет глубину 2 в 8-й степени (или 2x2x2x2x2x2x2x2) то есть один цвет может быть показан с 256 оттенками. В свою очередь, оттенки могут комбинироваться. Поскольку матрица экрана может отразить 3 цвета (синий, зелёный, красный), то количество оттенков в 8 битной матрице монитора будет 256х256х256=16777216 это 16,7 миллионов цветов. Чем больше отображаемых цветов - тем естественнее картинка для нашего глаза.
Матрицы в телевизорах бывают как 8 бит (16.7 млн.) - это касается основной массы сегодняшних телевизоров, так и 10 бит (1,07 млрд.) - это обычно модели высокого ценового уровня.

Вместе с тем, всё больше современных видеокарт в компьютерах способны передавать глубину цвета не только 8 бит, но и 10 бит. Кроме того, появляется все больше видео-контента в формате HDR с 10 битной палитрой, для отображения которого лучше всего подойдет ТВ с 10-битной матрицей.

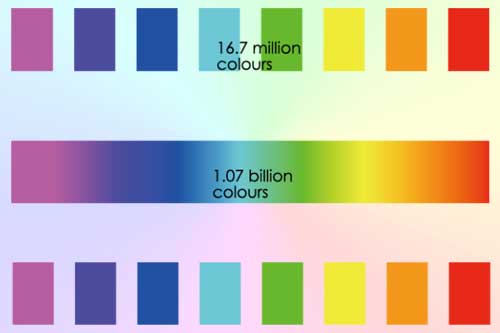

8 bit AFRC 10 bit.jpg (133.62 КБ) Просмотров: 69434

Разница между 8 бит+A-FRC и 10 бит

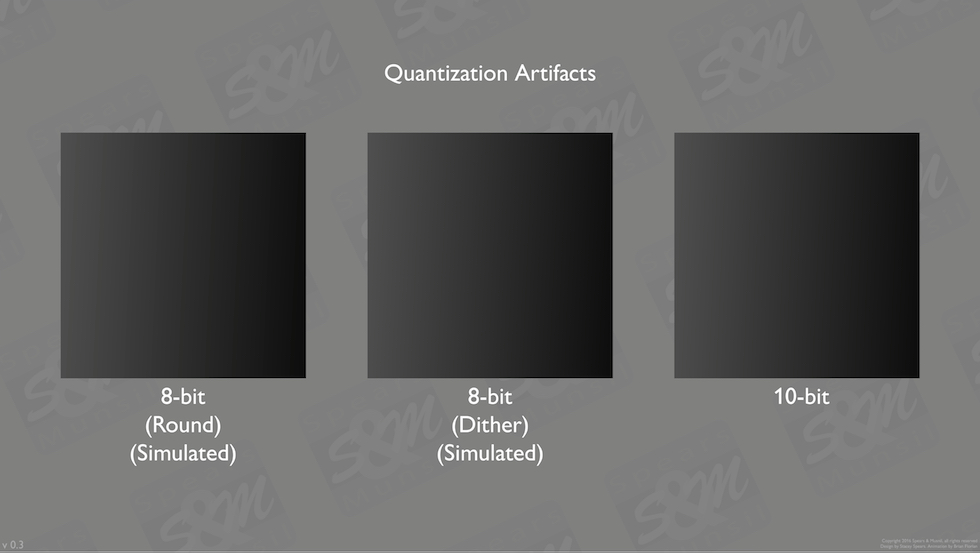

Так вот, если матрица ТВ поддерживает только 8-битную схему цвета, а на вход подается 10-битный сигнал, то используется процесс сглаживания (dithering) или технология (FRC) Frame rate control. Это позволяет отобразить недостающие цвета с помощью имеющейся палитры. При таком сглаживании цветовые переходы выглядят недостаточно плавно в сравнении с 10-битной палитрой. Что бы создать большее число оттенков было придумано заставить мигать пиксели. Благодаря такому усовершенствованию визуальное восприятие цветов стало больше и производители стали такие матрицы называть более лучшими и они получили обозначение A-FRC.

8bit + A-FRC - если в характеристиках телевизора встречается такое обозначение то надо понимать, что реально телевизор может показывать изображение с глубиной 8 бит, но в нём применена технология FRC и визуально изображение будет сопоставимо с монитором имеющим глубину цвета в 10 бит.

Стоит отметить, что "честные" 10 битные матрицы у LG это OLED и 9 серия, 7-8 серии это 8bit + "волшебство".

Источник: _http://tab-tv.com/?p=14227

[Архивариус]

Для проверки матрицы на 10-битность можно воспользоваться тестовыми картинками из этой темы:
Наборы тестов для проверки ТВ при покупке

[Архивариус]

У каких 4K телевизоров глубина цвета 10 бит. Таблица

Если при глубине цвета 8 бит на каждый цвет RGB приходится 256 оттенков, то в панелях с цветностью 10 бит, число таких оттенков на каждый цвет составляет 1024. Возведя 1024 в куб получаем 1,07 миллиардов оттенков на пиксель.


Если этот результат сравнить с 16,8 миллионами оттенков при глубине цвета 8 бит, то сразу видно, что разница довольно ощутима. Характерно и то, что человеческий глаз способен воспринимать намного больше оттенков, чем при 8-битной цветности. В результате на ЖК-панелях в 10 бит цвета выглядят более реалистичными. Теперь остается представить таблицу телевизоров с реальной глубиной цвета 10 бит.

Таблица 4K телевизоров LG с глубиной цвета 10 бит 2016 года

Серия	Модели
OLEDG6V	LG OLED65G6V (LG OLED65G6P)
	LG OLED77G6V (LG OLED77G6P)
OLEDE6V	LG OLED55E6V
	LG OLED65E6V
OLEDC6V	LG OLED55C6V
	LG OLED65C6V
OLEDB6V	LG OLED55B6V
	LG OLED65B6V
	LG OLED55B6V
UH950V	LG 55UH950V
	LG 65UH950V
	LG 86UH950V

[Архивариус]

Телевизоры LG с глубиной цвета 10 бит модельного ряда 2017 года

OLED-телевизоры
Модель	Разрешение экрана	Структура панели	Частота обновления	Технология MCFI*
W7, G7, E7, C7, B7	Ultra HD	RGBW	100/120 Гц	+
55EG9A7v	Full HD	RGBW	100/120 Гц	+
ЖК-телевизоры
SJ957, SJ955, SJ950, SJ850	Ultra HD	RGB	100/120 Гц	+
SJ800, SJ810	Псевдо Ultra HD	RGBW, тип M +	100/120 Гц	+

* MCFI (motion-compensated frame interpolation) - технология формирования новых дополнительных кадров для более лучшей передачи динамических сцен. Фирменная технология MCFI от LG называется TruMotion.

[Архивариус]

Телевизоры LG с глубиной цвета 10 бит модельного ряда 2018 года

Модель	Тип панели	Размер экрана (дюймы)	Серия	TruMotion	Частота (Гц)	Экран бит	Разрешение	Процессор	Тюнер	Порты
65W8PLA	OLED (WRGB)	65	OLED	240	120	10 бит	UHD	4 ядра	DVB	4xHDMI (2.0) 3xUSB (2.0)
65W8PUA	OLED (WRGB)	65	OLED	240	120	10 бит	UHD	4 ядра	ATSC, Clear QAM	4xHDMI (2.0) 3xUSB (2.0)
77W8PLA	OLED (WRGB)	77	OLED	240	120	10 бит	UHD	4 ядра	DVB	4xHDMI 2.0 3xUSB 2.0
77W8PUA	OLED (WRGB)	77	OLED	240	120	10 бит	UHD	4 ядра	ATSC, Clear QAM	4xHDMI 2.0 3xUSB 2.0
65W8WNA	OLED (WRGB)	65	OLED	240	120	10 бит	UHD	4 ядра	ATSC3.0	4xHDMI 2.0 3xUSB 2.0
77W8WNA	OLED (WRGB)	77	OLED	240	120	10 бит	UHD	4 ядра	ATSC3.0	4xHDMI 2.0 3xUSB 2.0
65W8KNA	OLED (WRGB)	65	OLED	240	120	10 бит	UHD	4 ядра	ATSC3.0	4xHDMI 2.0 3xUSB 2.0
55E8PLA	OLED (WRGB)	55	OLED	240	120	10 бит	UHD	4 ядра	DVB	4xHDMI 2.0 3xUSB 2.0
55E8PUA	OLED (WRGB)	55	OLED	240	120	10 бит	UHD	4 ядра	ATSC, Clear QAM	4xHDMI 2.0 3xUSB 2.0
65E8PLA	OLED (WRGB)	65	OLED	240	120	10 бит	UHD	4 ядра	DVB	4xHDMI 2.0 3xUSB 2.0
65E8PUA	OLED (WRGB)	65	OLED	240	120	10 бит	UHD	4 ядра	ATSC, Clear QAM	4xHDMI 2.0 3xUSB 2.0
65E8KNA	OLED (WRGB)	65	OLED	240	120	10 бит	UHD	4 ядра	ATSC3.0	4xHDMI 2.0 3xUSB 2.0
55E8KNA	OLED (WRGB)	55	OLED	240	120	10 бит	UHD	4 ядра	ATSC3.0	4xHDMI 2.0 3xUSB 2.0
55C8PLA	OLED (WRGB)	55	OLED	240	120	10 бит	UHD	4 ядра	DVB	4xHDMI 2.0 3xUSB 2.0
55C8PUA	OLED (WRGB)	55	OLED	240	120	10 бит	UHD	4 ядра	ATSC, Clear QAM	4xHDMI 2.0 3xUSB 2.0
65C8PLA	OLED (WRGB)	65	OLED	240	120	10 бит	UHD	4 ядра	DVB	4xHDMI 2.0 3xUSB 2.0
65C8PUA	OLED (WRGB)	65	OLED	240	120	10 бит	UHD	4 ядра	ATSC, Clear QAM	4xHDMI 2.0 3xUSB 2.0
77C8PLA	OLED (WRGB)	77	OLED	240	120	10 бит	UHD	4 ядра	DVB	4xHDMI 2.0 3xUSB 2.0
77C8PUA	OLED (WRGB)	77	OLED	240	120	10 бит	UHD	4 ядра	ATSC, Clear QAM	4xHDMI 2.0 3xUSB 2.0
55C8GNA	OLED (WRGB)	55	OLED	240	120	10 бит	UHD	4 ядра	ATSC3.0	4xHDMI 2.0 3xUSB 2.0
65C8GNA	OLED (WRGB)	65	OLED	240	120	10 бит	UHD	4 ядра	ATSC3.0	4xHDMI 2.0 3xUSB 2.0
77C8KNA	OLED (WRGB)	77	OLED	240	120	10 бит	UHD	4 ядра	ATSC3.0	4xHDMI 2.0 3xUSB 2.0
55B8PLA	OLED (WRGB)	55	OLED	240	120	10 бит	UHD	4 ядра	DVB	4xHDMI 2.0 3xUSB 2.0
65B8PLA	OLED (WRGB)	65	OLED	240	120	10 бит	UHD	4 ядра	DVB	4xHDMI 2.0 3xUSB 2.0
55SK9500PLA	IPS	55	Super UHD	240	120	10 бит	UHD	4 ядра	DVB	4xHDMI 2.0 3xUSB 2.0
55SK9500PUA	IPS	55	Super UHD	240	120	10 бит	UHD	4 ядра	ATSC, Clear QAM	4xHDMI 2.0 3xUSB 2.0
65SK9500PLA	IPS	65	Super UHD	240	120	10 бит	UHD	4 ядра	DVB	4xHDMI 2.0 3xUSB 2.0
65SK9500PUA	IPS	65	Super UHD	240	120	10 бит	UHD	4 ядра	ATSC, Clear QAM	4xHDMI 2.0 3xUSB 2.0
55SK9000PUA	IPS	55	Super UHD	240	120	10 бит	UHD	4 ядра	ATSC, Clear QAM	4xHDMI 2.0 3xUSB 2.0
65SK9000PUA	IPS	65	Super UHD	240	120	10 бит	UHD	4 ядра	ATSC, Clear QAM	4xHDMI 2.0 3xUSB 2.0
49SK8500PLA	IPS	49	Super UHD	240	120	10 бит	UHD	4 ядра	DVB	4xHDMI 2.0 3xUSB 2.0
55SK8500PLA	IPS	55	Super UHD	240	120	10 бит	UHD	4 ядра	DVB	4xHDMI 2.0 3xUSB 2.0
65SK8500PLA	IPS	65	Super UHD	240	120	10 бит	UHD	4 ядра	DVB	4xHDMI 2.0 3xUSB 2.0
49SK8100PLA	IPS	49	Super UHD	120	60	10 бит	UHD	4 ядра	DVB	4xHDMI 2.0 3xUSB 2.0
55SK8100PLA	IPS	55	Super UHD	240	120	10 бит	UHD	4 ядра	DVB	4xHDMI 2.0 3xUSB 2.0
65SK8100PLA	IPS	65	Super UHD	240	120	10 бит	UHD	4 ядра	DVB	4xHDMI 2.0 3xUSB 2.0
75SK8100PLA	IPS	75	Super UHD	240	120	10 бит	UHD	4 ядра	DVB	4xHDMI 2.0 3xUSB 2.0
49SK8000PLB	IPS	49	Super UHD	120	60	10 бит	UHD	4 ядра	DVB	4xHDMI 2.0 2xUSB 2.0
55SK8000PLB	IPS	55	Super UHD	240	120	10 бит	UHD	4 ядра	DVB	4xHDMI 2.0 3xUSB 2.0
65SK8000PLB	IPS	65	Super UHD	240	120	10 бит	UHD	4 ядра	DVB	4xHDMI 2.0 3xUSB 2.0
65SK8000PUA	IPS	65	Super UHD	240	120	10 бит	UHD	4 ядра	ATSC, Clear QAM	4xHDMI 2.0 3xUSB 2.0

[esegan]

Почему матрица 8 бит, если везде указана 10 бит?

Вы можете пояснить, зачем вам 10бит панель, да и 120Гц тоже? Вы игрок и у вас дорогое железо компа которое может выдавать цвет 10бит и частоту кадра 120Гц и у вас много игр с такими параметрами? 10бит панель ничем не лучше 8 бит, по крайней мере в топовых моделях, в 10бит панелях всего лишь электроника способна выдавать 1024 разных напряжений для каждого пикселя, за счёт чего пиксель может светится 1024 разными оттенками по яркости. В 8 бит панелях 265 таких оттенков, но технология RFS увеличивает оттенки до 1024, т. е 8 бит панель становится очень близкой по параметрам к 10 бит, только на создания 10бит цвета уходит раза в 2 больше времени, но наш глаз этого не улавливает.
Проще говоря, 10бит отчасти востребованы для игроков с учётом, если комп способен выдавать такие же параметры и есть такие игры. В остальных случаях, это просто деньги на ветер, т. к нет контента 10бит с 120 кадрами, разве что рекламные ролики.
Куда важнее качество самой панели, плёнка нано улучшает по эталонности некоторые цвета и делает их чуть насыщеннее (ярче), химический состав ячеек, фильтры на панелях, подсветка (яркость), локальность её особенно для ips, алгоритмы обработки видео, алгоритмы улучшений, что скорее всего требует мощного процессора. Хотя не известно нужен ли топовый альфа проц для лучших алгоритмов обработки видео, возможно и обычного проца достаточно, но ЛЖ могут не использовать лучшие и передовые алгоритмы в бюджетных тв, а альфа нужен больше для 10бит и 120 кадров.
Так же нужно определится в каких условиях вы будите использовать тв. Если в основном при вечернем просмотре или в спальне, то лучше VA с его глубиной чёрного, но будет маленький угол обзора. По моему опыту VA лучше смотреть не ближе 3.3-4 м, если ближе, то возможно будите видеть периодически изменения оттенка в сторону синего по краям.
Если в основном светлое время или при освещении, то возможно лучше ips, не выдающаяся глубина чёрного критична в основном темноте, плюс желательно с локальной подсветкой. Так же у ips лучше цвета и больше угол обзора.

[narpol]

Вы можете пояснить, зачем вам 10бит панель? Вы игрок и у вас дорогое железо компа которое может выдавать цвет 10бит и у вас много игр с такими параметрами?

Причем тут все это, если весь современный кинематографический HDR-контент создан/кодируется с 10-битной глубиной цвета? И это является как прямым ответом на вопрос, так и опровержением утверждений, что

10бит панель ничем не лучше 8 бит

и что

В остальных случаях, это просто деньги на ветер, т. к нет контента 10бит

Правда все это тут оффтоп, т.к. есть тема для рассуждений Глубина цвета в телевизорах: 8 бит+A-FRC и 10 бит

Добавлено спустя 3 минуты 35 секунд:

но технология RFS

Ну и справочно: а это что за технология в отличии от FRC (Frame rate control)?

[esegan]

narpol
Везде пишут, что нет 10бит фильмов, а вы по сути утверждаете что есть, можно примеры и желательно не единичные? Неважно как снимают референсный материал, главное в каком качестве нам его предоставляют. Тоже самое и с кодировкой 4:4:4, по факту только снимается на проф. оборудовании 4:4:4, обрабатывают уже в основном 4:2:2, а в ходу 4:2:0.

[narpol]

Тоже самое и с кодировкой 4:4:4, по факту только снимается на проф. оборудовании 4:4:4, обрабатывают уже в основном 4:2:2, а в ходу 4:2:0.

При использовании любой из указанных схем цветовой субдискретизации исходная битовая глубина цвета контента не меняется, и если было закодировано 10-бит на канал, то так и отправляется.

Везде пишут, что нет 10бит фильмов, а вы по сути утверждаете что есть, можно примеры и желательно не единичные? Неважно как снимают референсный материал, главное в каком качестве нам его предоставляют.

Для наглядности вот тут narpol @ Медиаплеер M9702 (клон Oppo UDP-203/Cambridge CXUHD/Pioneer UDP-LX500) есть скрин, свидетельствующий ДАЖЕ о 12-битной глубине цвета в потребительском кинематографическом контенте. А так, открываете инфо-фай на странице ЛЮБОЙ из раздач http://kinozal.tv/browse.php?s=HDR&g=3& ... =0&t=0&f=0 и убеждаетесь, что во всех этих материалах видеопоток закодирован с битовой глубиной 10 бит (например)

Video
ID: 1
Format: HEVC
Format/Info: High Efficiency Video Coding
Format profile: Main 10@L5.1@High
HDR format: SMPTE ST 2086, HDR10 compatible
Codec ID: V_MPEGH/ISO/HEVC
Duration: 1 h 43 min
Bit rate: 50.2 Mb/s
Width: 3 840 pixels
Height: 2 160 pixels
Display aspect ratio: 16:9
Frame rate mode: Constant
Frame rate: 23.976 (24000/1001) FPS
Color space: YUV
Chroma subsampling: 4:2:0 (Type 2)
Bit depth: 10 bits
Bits/ (Pixel*Frame) : 0.252
Stream size: 36.1 GiB (89%)
Language: English
Default: Yes
Forced: No
Color range: Limited
Color primaries: BT.2020
Transfer characteristics: PQ
Matrix coefficients: BT.2020 non-constant
Mastering display color pri: Display P3
Mastering display luminance: min: 0.0050 cd/m2, max: 4000 cd/m2
Maximum Content Light Level: 1636 cd/m2

Даже факт такого вопроса вызывает недоумение, т.к. сам по себе стандарт HDR включает в себя использование 10-битной глубины цвета в сигнале, т. е. любой лицензионный UHD BD, имеющий маркировку HDR, подразумевает содержание, созданное и закодированное таким образом.

[narpol]

esegan
Ответил, как и указывалось выше, в narpol @ Глубина цвета в телевизорах: 8 бит+A-FRC и 10 бит
