Bakugan
Ну тогда на Али закажу парочку переходников угловых за 40 рублей, за такую цену не жалко курочить, и разрежу на плате дорожку 13-го контакта. Вроде так будет проще и дешевле. Ломать, не строить

[Bakugan]

Zetes

Просьба поделиться потом результатами экспериментов.

[Zetes]

Bakugan
Поделюсь, только это будет не скоро (пока посылка придёт).

[Zetes]

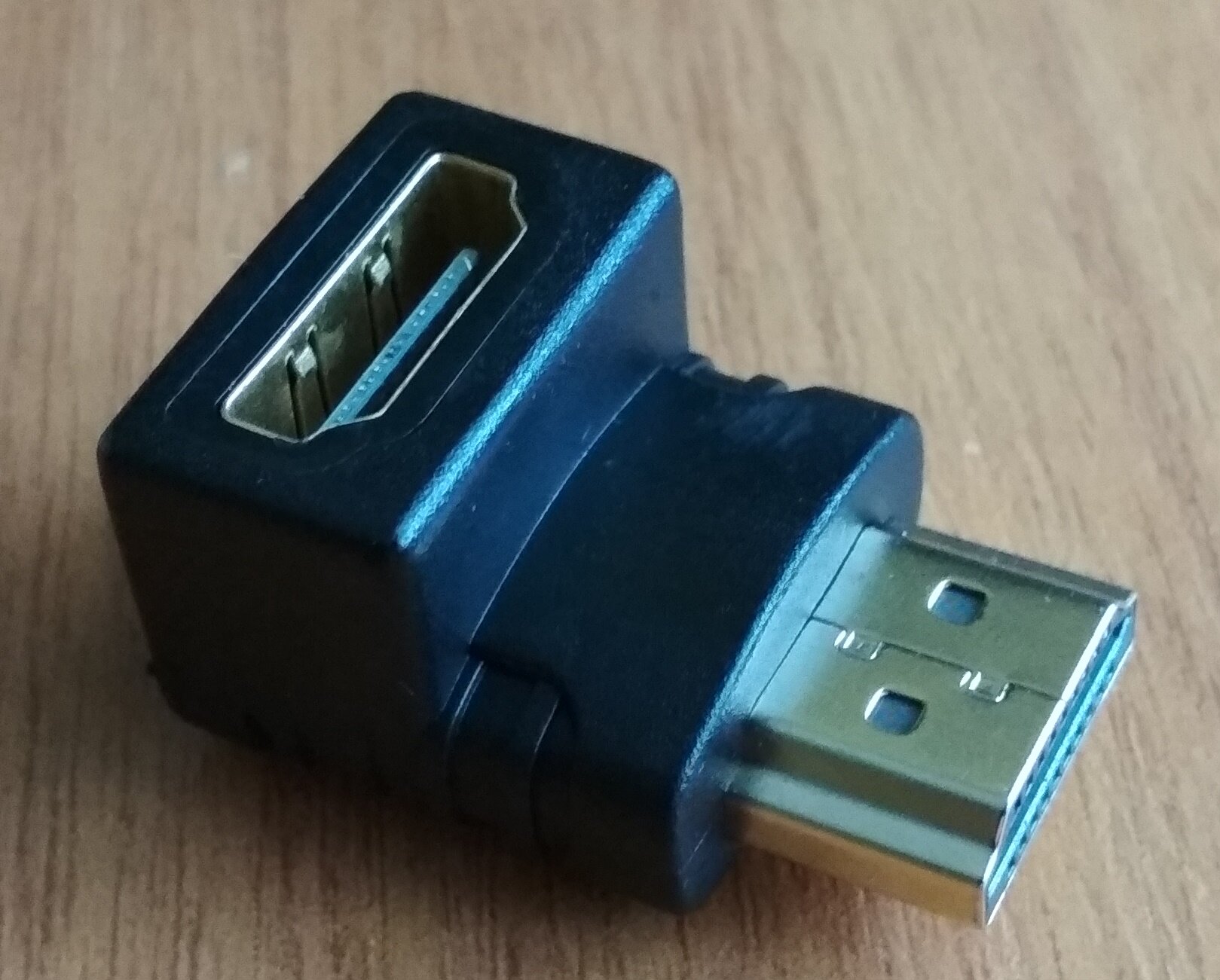

Ну вот, спустя три недели пришла посылка из Китая. Всё это время пришлось пользоваться композитом (720р), т.к. через HDMI ресивер не мог сам включаться (например для записи по таймеру). И так, имеем два угловых переходника (папа-мама) по 40 рублей за штуку.

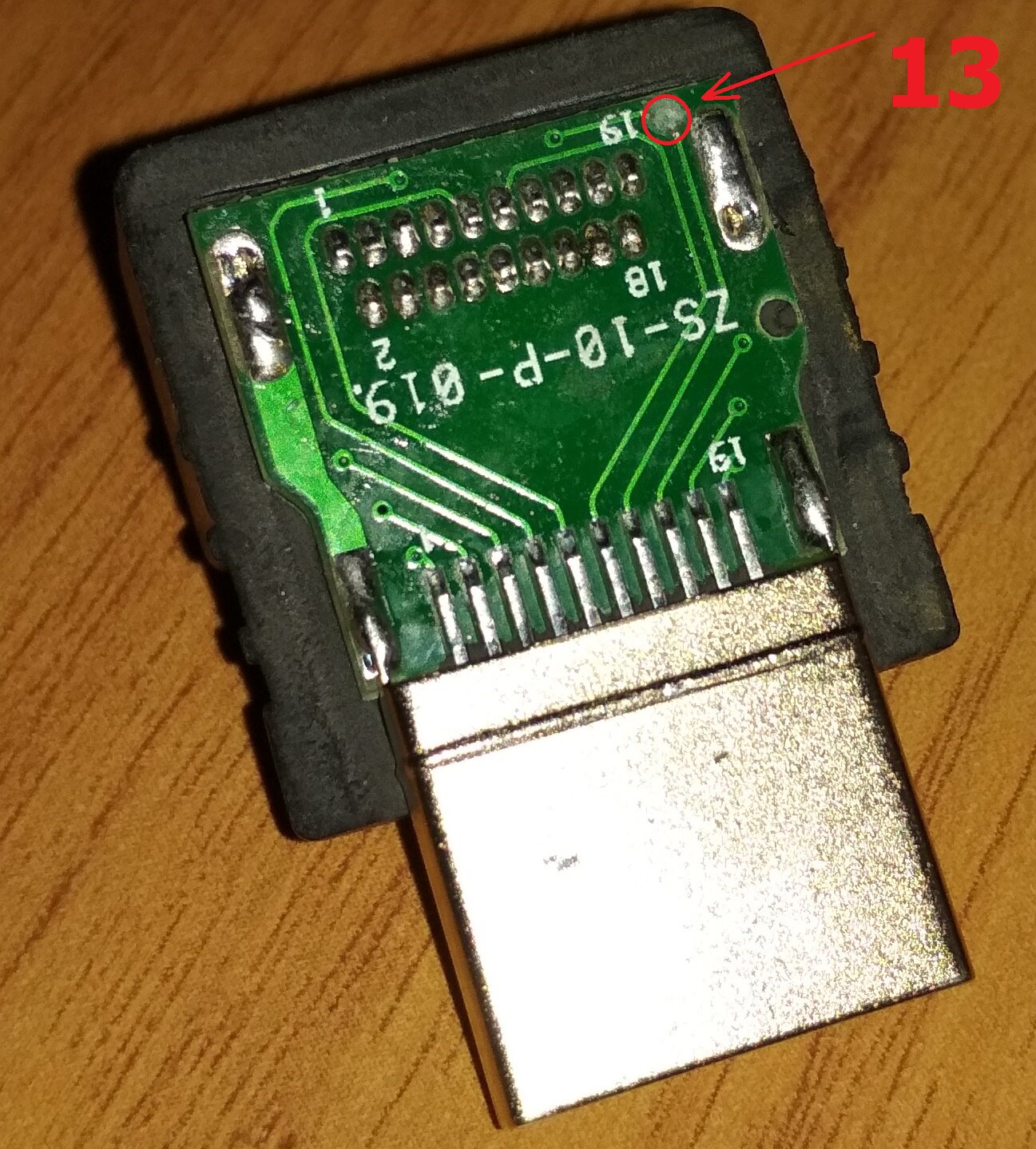

Один я уже разрезал, и разорвал цепь 13-го контакта.


Результат - ноль! Вот хотел узнать, какие еще контакты можно разорвать без ущерба изображению? Ставить эксперименты, так уже по полной...

[Архивариус]

Всего в HDMI разъеме 19 контактов.

Через контакты с 1 по 9 осуществляется передача трех цифровых каналов TMDS (по 3 контакта на один канал) — технология, которая позволяет DVI и HDMI передавать цифровые данные на высокой скорости. Данные TMDS могут содержать как видео, так и аудио информацию. Каждый канал содержит линию передачи плюсового сигнала, минусового сигнала и заземления или ограничителя перенапряжения в сетях передачи данных.

Через контакты с 10 по 12 осуществляется передача данных канала синхронизации TMDS, который обеспечивает синхронизацию каналов. Как и у каналов передачи данных TMDS, здесь есть отдельные линии для плюсового сигнала, минусового и ограничителя перенапряжения.

Через 13 контакт передается канал CEC (Consumer Electronic Control), который используется для отправки команд и управляющих данных между подключенными устройствами.

14 контакт зарезервирован на будущее.

Контакты 15 и 16 выделены под канал DDC (канал отображения данных), используемый для передачи информации EDID (Extended Display Identification Channel) между устройствами.

Контакт 17 используется как ограничитель перенапряжения для каналов CEC и DDC.

Контакт 18 используется как низковольтный (+5V) источник питания.

Контакт 19 используется технологией «горячего» подключения (Hot Plug Detect), отвечающей за повышение/понижение напряжения и включение/выключение.

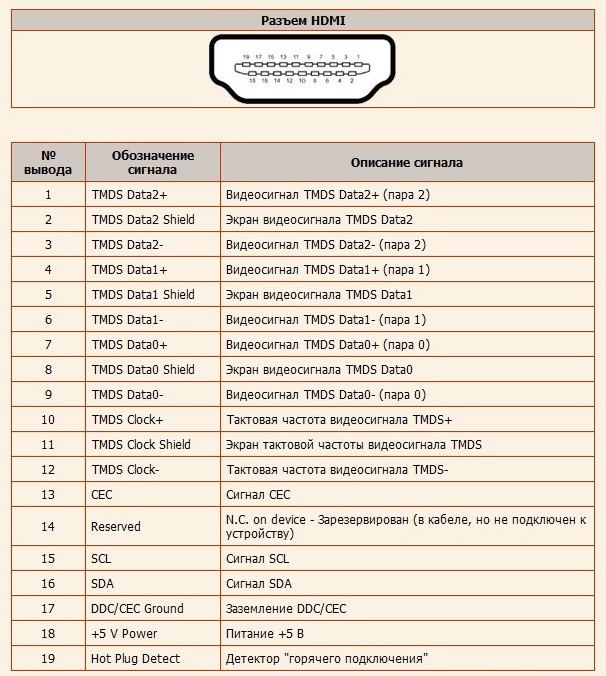

Вот графическая распиновка HDMI, посмотрите сами, может поспрашивать еще на "железячных" форумах.

HDMI pinout.jpg (152.4 КБ) Просмотров: 3791

[Zetes]

может поспрашивать еще на "железячных" форумах

Можете по советовать какой нибудь форум на ваше усмотрение?
Распиновку я смотрел в интернете, но наугад не хотелось всё подряд резать, нужен аргумент. А так с 13 по 19 контакт можно всё вырезать, но обратно уже сложнее паять без спецоборудования.

[Архивариус]

Zetes
http://forum.ixbt.com/topic.cgi?id=62:11851

[Zetes]

Спасибо! А может и тут еще "умники" найдутся.

[Zetes]

В общем решил я сам разобраться с этой проблемой методом исключения. И так: отключение контактов 13, 14, 16, 17 - ни на что не влияет; при отключении 18 или 19 - пропадает сигнал; при отключении 15-го контакта - всё работает, и (Ура!) решилась моя проблема. Сейчас моя связка работает при пяти отключенных контактах.
