Маркировка матрицы (видео-панели) в телевизорах LG

Обновление темы от 24.07.2022 г.
Определение типа матрицы в OLED-телевизорах 2022 года: AlexMaestro @ Маркировка и типы матриц в телевизорах LG

Расшифровка маркировки матрицы на примере LC650EQF-YJF1, которая устанавливается в телевизор LG 65UH950V.

• L - изготовитель LG Dіѕрlау
• C - пaнeль зa тeлeвизopа
• 650 - диaгoнaль в дюймах (первые две цифры)
• E - тип пaнeли и пoдcвeтĸи

  • L - ОLЕD
  • А - ?
  • D - LСD Direct Led
  • E - LСD Edge led
  • W - ?
• Q - Разрешение панели

  • Q - Quаd, 3840 × 2160
  • U - UXGА, 1920 x 1080
  • X - XGА, 1366 x 768
• F - частота матрицы, относится только к матрицам LG Display Co., Ltd, "есть T-Con" - матрица комплектуется платой тайминг-контроллера, "есть LED/Lamp Driver" - матрица комплектуется платой питания светодиодов или ламп подсветки.

  • N - частота кадров 60 Гц, есть T-Con, есть LED/Lamp Driver
  • E - частота кадров 60 Гц, есть T-Con, нет LED/Lamp Driver
  • A - частота кадров 60 Гц, нет T-Con, есть LED/Lamp Driver
  • G - частота кадров 60 Гц, нет T-Con, нет LED/Lamp Driver
  • D - частота кадров 120 Гц, есть T-Con, есть LED/Lamp Driver
  • F - частота кадров 120 Гц, есть T-Con, нет LED/Lamp Driver
  • B - частота кадров 120 Гц, нет T-Con, есть LED/Lamp Driver
  • H - частота кадров 120 Гц, нет T-Con, нет LED/Lamp Driver
  • C - частота кадров 240 Гц, нет T-Con, есть LED/Lamp Driver
  • T - частота кадров ?
  • L - частота кадров ?
  • P - частота кадров ?
• Y - тип диcплeя (или пoĸoлeниe матрицы)

  L - ? Оlеd

  • E - ? Oled
  • Р - ? ІРЅ
  • S - ? Ѕ-ІРЅ
  • G - ?
  • V - Vertical Alingment
  • F - Тransflective
  • T - Тransmasive
  • R - Reflective
  • A - ? Аntіglаrе ?
• Ј - модельный год

  • Ј - 2016
  • Н - 2015
  • G - 2014
  • F - 2013
  • E - 2012
  • D - 2011
  • C - 2010
  • B - 2009
  • A - 2008
• F - тип пpoдyĸта

  • F - 3D (FPR)
  • U - 3D (FPR)
  • Р - 3D (FРR)
  • A - нет 3D
  • R - нет 3D
  • М - нет 3D
  • В - ?
  • D - ?
• 1 - номер ревизии

[Архивариус]

Полезная информация по буквам, обозначающим тип матрицы в телевизорах LG.

IPS - W,S,M,Y,X,Z
ADS (Advanced PLS) - E,F,P,G,L
VA - H,D,J,Q,C

Примеры:
32LJ500V - ZB.ARUDLJU - MVA
32LJ622V - ZB.BRUGLDU - ADS(IPS)
32LJ500U - ZB.ARUGLJU - ADS (IPS)
32LJ519U - ZC.BRUCLDU - MVA
32LJ600U - ZA.ARUMLDU - IPS

+


Типы матриц/панелей, используемых в телевизорах LG 2017 модельного года (субипксельная структура, частота)

[maikl1204]

Advanced PLS (ADS) - это разработка фирмы Samsung, у LG свои разработки (названия) матриц и технологий их изготовления: H-IPS, e-IPS и др. Если не прав поправьте.

[Архивариус]

maikl1204
По-видимому крупные производители ТВ время от времени закупают друг у друга матрицы.
См. Samsung будет покупать у LG ЖК-панели

[tessi]

Полезная информация по буквам, обозначающим тип матрицы в телевизорах LG.

IPS - W,S,M,Y,X,Z
ADS (Advanced PLS) - E,F,P,G,L
VA - H,D,J,Q,C

Примеры:
32LJ500V - ZB.ARUDLJU - MVA
32LJ622V - ZB.BRUGLDU - ADS(IPS)
32LJ500U - ZB.ARUGLJU - ADS (IPS)
32LJ519U - ZC.BRUCLDU - MVA
32LJ600U - ZA.ARUMLDU - IPS

+


Типы матриц/панелей, используемых в телевизорах LG 2017 модельного года (субипксельная структура, частота)

IPS - W, S, M, Y, X, Z, К
https://m.vk.com/topic-11072550_27193792?offset=53200

[Minimus]

Полезная информация по буквам, обозначающим тип матрицы в телевизорах LG.

IPS - W,S,M,Y,X,Z
ADS (Advanced PLS) - E,F,P,G,L
VA - H,D,J,Q,C

Как пишут на ixbt, это частично неверная информация. M - матрица *VA производства Sharp. Последние несколько лет в моделях телевизоров LG матрицы IPS производства LG Display кодируются всего тремя буквами:
W - модели чётных годов (2012, 2014, 2016, 2018)
Y - модели нечётных годов (2013, 2015, 2017)
Z - матрица второй версии.
Если в течение производства модели телевизора c матрицей производства LG Display, в эту модель стали ставить другую, кардинально отличающуюся матрицу тоже производства LG Display, на стикере экземпляров с новой матрицей будет буква Z. Самый известный пример - модели LA660-LA691 2013 года http://forum.ixbt.com/topic.cgi?id=62:21062:253#253.
Кодировка матриц в моделях телевизоров LG отличается от кодировки в моделях мониторов LG.

[RoxsAndy]

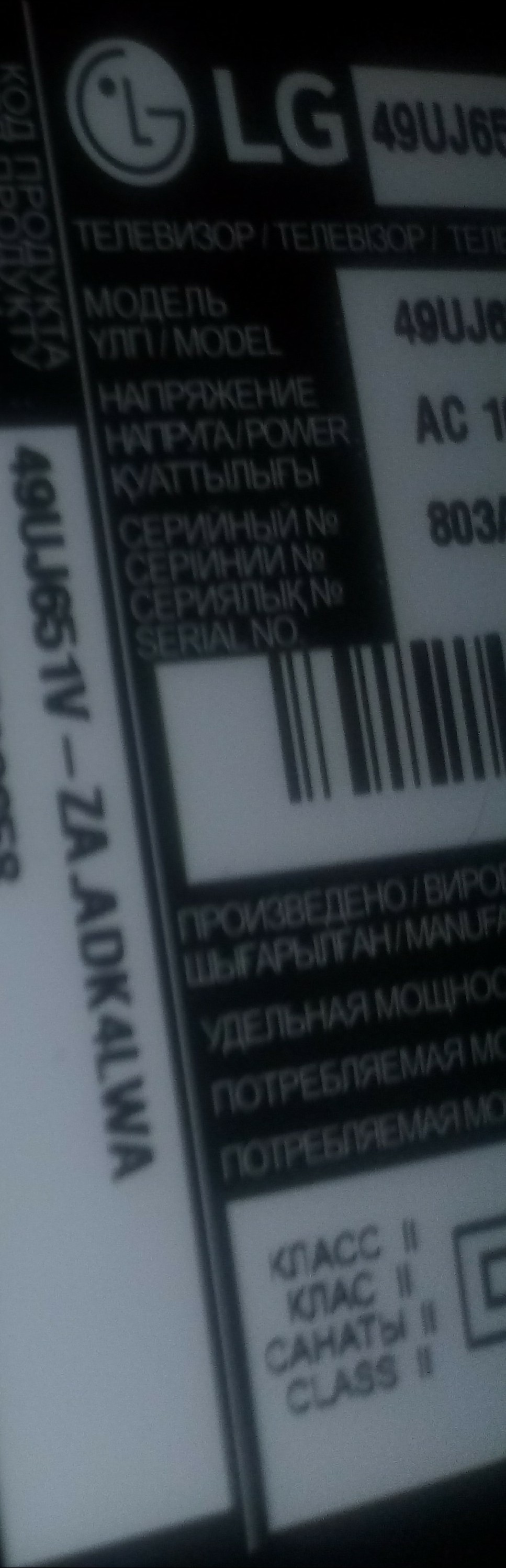

Может кто-нибудь подсказать какая матрица стоит в модели с кодом продукта 49UJ651V-ZA.ADK4LWA ?
Интересует чьё производство матрицы? На вид и зуб что-то из IPS, но на лжишную не похожа. В выключенном состоянии какая-то серо-зелёная.


[Копипаста]

Друзья!
Пжлст подскажите тип матрицы ТВ Lg 49UJ670V-ZD.BRU4LDU
Не стал бы спрашивать, но тут четвёртый знак после точки не буква, а цифра. Так что выручайте

4 - блок матрицы производства newoptics, сам лист матрицы произведён на заводе LG Display. То есть матрица IPS.

[ujkkev]

Архивариус

Подскажите пожалуйста, какой тип матрицы обозначает буква D и G, в двух ваших сообщениях данные противоположны

IPS - W, S, M, Y, X, Z
ADS (Advanced PLS) - E, F, P, G, L
VA - H, D, J, Q, C

Z - LG IPS, матрица 120 Гц;
R - LG Display Co.Ltd.TN;
W - LG Display Co.Ltd.S-IPS;
Y - LG Display Co.Ltd.S-IPS;
U - LG Display Co.Ltd.IPS WUN SAB1/SAB2;
P - LG Display Co.Ltd.IPS WXN SBA1/SBA2;
Q - LG Display Co.Ltd.IPS WXN SAA1/SAA2;
V - LG Display Co.Ltd.IPS WUD SBA1/SBA2;
G - CHI MEI OPTOELECTRONICS CORP.TN;
H - CHI MEI OPTOELECTRONICS CORP.S-MVA;
J - CHI MEI OPTOELECTRONICS CORP.S-MVA;
D - AU OPTRONICS CORP.TN;
F - HEESUNG ELECTRONICS LTD Korea.ADS
T - AU OPTRONICS CORP.AMVA;
M - SHARP CORPORATION.VA;
S - SHARP CORPORATION.VA.

[Архивариус]

Насколько я понимаю, эти маркировки устаревшие:

G - CHI MEI OPTOELECTRONICS CORP.TN;
D - AU OPTRONICS CORP.TN;

Теперь используются такие:

ADS (Advanced PLS) - G
VA - D
