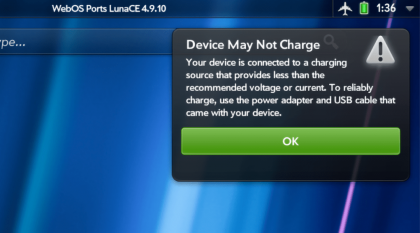

Можно с уверенностью сказать, что в мире осталось больше планшетов HP TouchPad, чем оригинальных зарядных устройств к ним. Это означает, что если у вас сегодня есть TouchPad, то вы, скорее всего, используете TouchStone, компьютер или любое другое зарядное USB-устройство (очень медленное) для зарядки вашего девайса 13-летней давности. Также это означает, что вы наблюдаете сообщение об ошибке каждый раз, когда подключаете его к чему-либо, кроме оригинального зарядного устройства в форме "бочонка" или компьютера.
Тем не менее, вы можете "обмануть" TouchPad, чтобы он заряжался нормально и не выдавал это сообщение, создав свой собственный кабель micro USB или же USB Type C, если вы уже модифицировали свой TouchPad.
Что вам понадобится
Предполагая, что у вас есть micro USB (т. е. не USB Type C-модифицированный TouchPad), вам понадобятся:
1.4-жильный кабель micro USB - USB A
2. Резисторы 250k и 300k по 1/4 ватта (по 1 на кабель)
3. Паяльник и припой
4. Термоусадка или электрическая лента
Если вы делаете кабель USB Type C, но хотите использовать его только с зарядным устройством USB A, то вам понадобятся:
1. Четырехжильный кабель USB Type C - USB A
2. Элементы 2-4 из списка выше
Если вы делаете настоящий кабель USB Type C - USB Type C, который вы планируете использовать с зарядным устройством USB C 3.1, вам понадобятся:
1. 4-проводной кабель USB Type C
2. Плата USB Type C с резистором 5,1k и корпус для него
3. Любой 2-проводной или 4-проводной кабель, из которого вы вырежете провода данных (обычно зеленый и белый) и от которого отрежете концы.
4. Элементы 2-4 из первого списка
Подготовьте провода
Независимо от того, какой кабель вы делаете, на конце, который идет к TouchPad, должны быть все 4 провода и резисторы. Поэтому возьмите выбранный вами 4-проводной кабель и зачистите концы, и рекомендуется предварительно припаять их.
Соберите кабель со стороны TouchPad

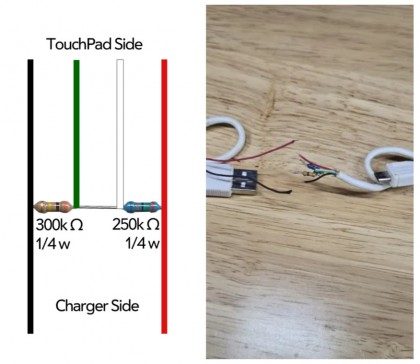

Как расположить резисторы, смотрите на изображении ниже. Если вы делаете кабель USB A, разрежьте его на две части, отложите сторону USB A и возьмите micro или USB C для этой части. Неважно, как далеко от каждого конца вы отходите, это ваш выбор. Зачистите провода, чтобы у вас было достаточно оголенного провода для работы.

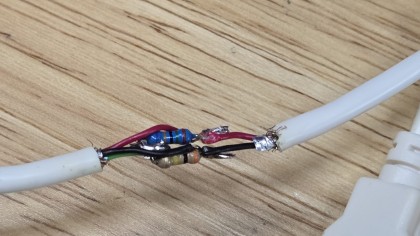

1. Припаяйте заземляющий (черный) провод к одной стороне резистора 300k.
2. Припаяйте data- (зеленый), data+ (белый), другую сторону резистора 300k и одну сторону резистора 250k вместе.
3. Затем припаяйте другой конец резистора 250k к красному (силовому) проводу.
Соберите кабель со стороны зарядного устройства
Если вы делаете кабель USB A, то все, что вам осталось сделать, это подключить питание (красный) и землю (черный) к соответствующим цветам на стороне кабеля TouchPad, обрезать линии данных со стороны USB A, зачистить все термоусадкой или электрической лентой, и готово!
Если вы делаете кабель USB Type C - USB Type C, возьмите плату USB Type C, на которую была ссылку выше, и ваш 2-проводной кабель (или 4-проводной, с которого вы обрезали линии данных). Вам также придется отрезать конец, чтобы освободить место для нового разъема.

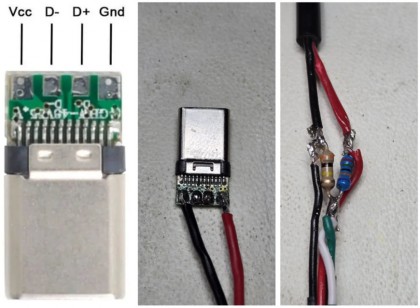

1. Предварительно приклейте плату к двум внешним площадкам, обозначенным как VCC и Gnd на изображении ниже.
2. Припаяйте красный (силовой) провод к VCC, а черный (земля) - к Gnd. Если вы купили корпус и плату вместе, не забудьте надеть корпус на провод перед началом пайки. Вам также может понадобиться немного суперклея, чтобы пластиковый корпус не разошелся.
3. Вернувшись к TouchPad, возьмите другой конец двухжильного кабеля и прикрепите красный и черный к соответствующим концам, зачистите его термоусадкой или электрической лентой, и готово!
Заключительные мысли

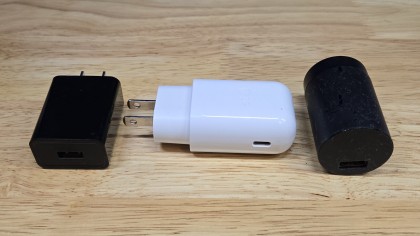

Теперь вы можете использовать любое зарядное устройство, и TouchPad будет считать, что вы подключены к обычному зарядному устройству, и будет пропускать нормальную скорость заряда.
Обратите внимание, что вы фактически лишились возможности использовать этот кабель для передачи данных, поскольку линии передачи данных больше не подключены.
Кроме того, для тех, кто модифицировал TouchPad с USB C, порт уже имеет сопротивление 5,1k, но не может сообщить об этом зарядному устройству USB C 3.1 с дополнительным сопротивлением на линиях данных. Вот почему конец кабеля USB C для TouchPad должен быть «тупым» 4-проводным кабелем USB C, а конец зарядного устройства должен иметь сопротивление 5,1k, чтобы сообщить зарядному устройству на этом конце, что нужно отправить питание. Это также означает, что вы должны запомнить, какой конец какой, но не волнуйтесь. Если вы выберете неправильное направление, то ничего страшного не произойдет, поскольку зарядное устройство USB C не подаст питание, так как провод не дает ему этого сделать. Автор "рецепта" пометил сторону TouchPad на кабеле USB C оранжевым карандашом.
Автор надеется, что вы нашли это полезным или, по крайней мере, занимательным! Ему было весело исследовать различные способы заставить это работать, и он вел прямую трансляцию на Twitch, так что не стесняйтесь посмотреть.
Источник: https://pivotce.com/2024/12/05/guide-cr ... -touchpad/
