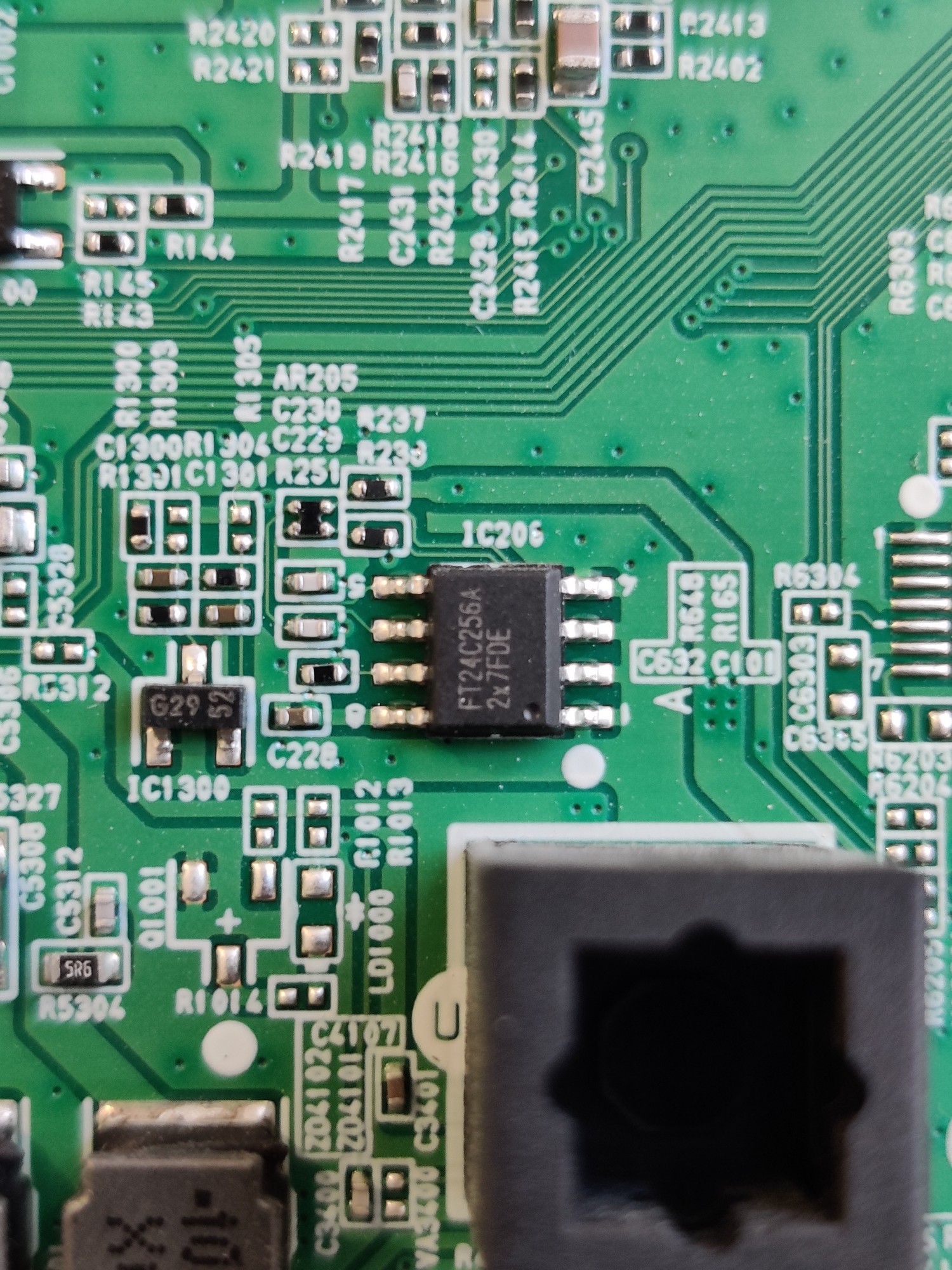

FT24C256A на последнем фото - это скорее всего он, снимите дамп, а там будет видно

[user111]

Спасибо, все получилось.
Можно было даже мат. плату не снимать и охлаждение с нее. Чип на самом видном месте. Смутили обозначения.

[mamba423]

А каким программатором ты прошивал?

[JackSparrow]

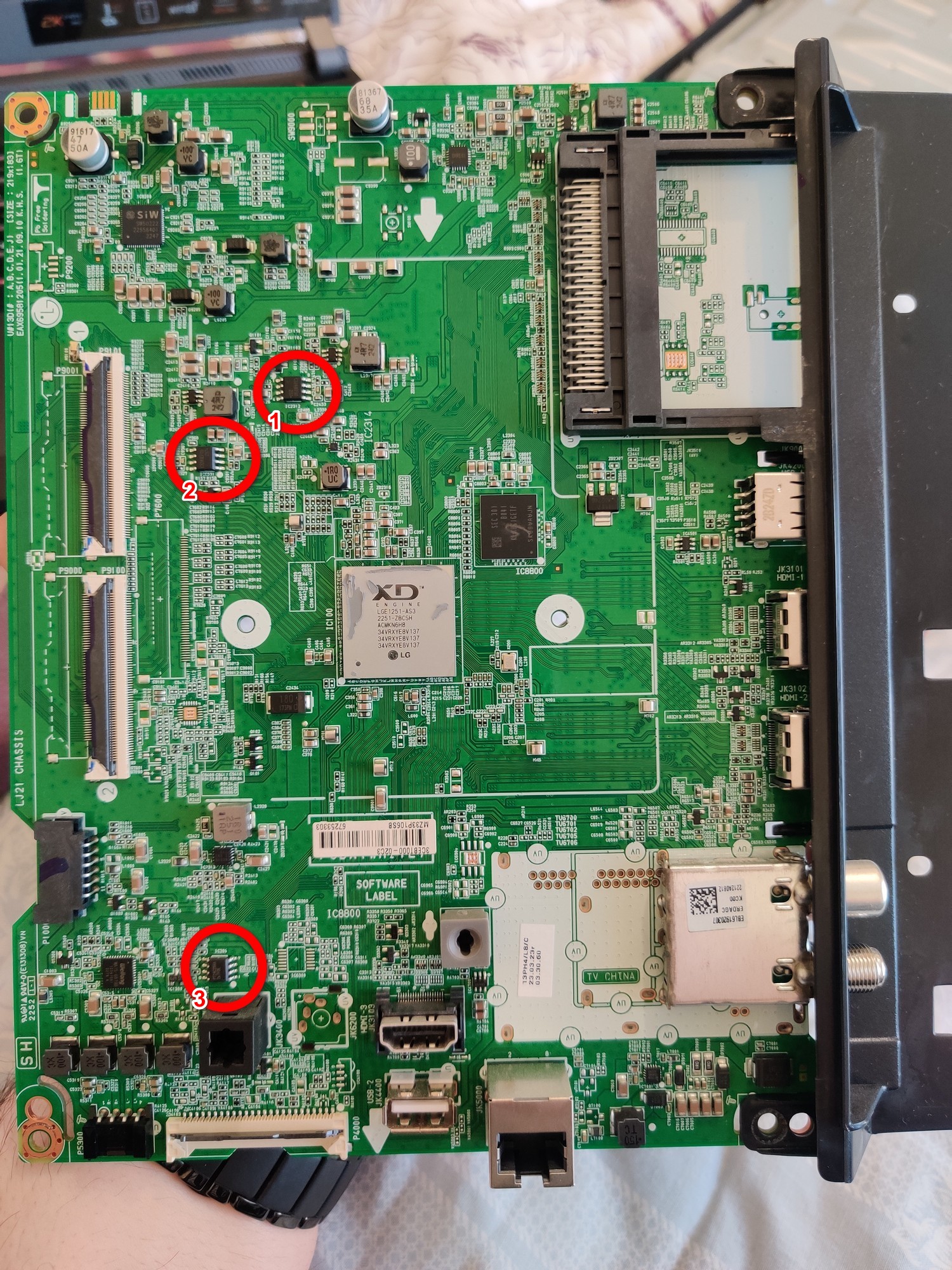

Разобрал свой 50UQ90003LA и обнаружил 3 чипа. К какому подключаться программатором?

UPD: Установлено, что чип №3 правильный.

Хорошо бы отметить месторасположение нужного чипа на фото. В помощь другим пользователям.

[Corite]

Его уже сто раз отметили в постах в этой ветке)
В наименовании должны быль цифры 24 и 25

[user111]

А каким программатором ты прошивал?

На Яндексе заказывал по ссылке из поста с инструкцией.

Кстати, термопасту лучше иметь под рукой. В случае снятия охлаждающей пластины лучшее ее заменить. У меня не было. Я решил, что у телека не особо большие нагрузки и просто назад все вернул не трогая вообще термопасту.

Добавлено спустя 30 минут 18 секунд:

На материнской плате нужный чип (маркировка FT24C256A) был доступен без съема охлаждающей пластины и отвинчивания мат. платы.


Я на всякий случай отключил все шлейфы и отвинтил материнку. После снятия радиаторной пластины обнаружил еще два идентичных моему по форме чипа с маркировкой С3243УА00 237 на них. Консультация на форуме и похожесть маркировки на имя чипа в программе программатора подсказали нужный чип. На фотографии № 3.


[Corite]

user111 кстати вопрос, нормально прищепкой получилось зацепиться? Надежно держалась?

[user111]

Corite, прищепка нормально цепляется. Там подпружиненные контакты и направляющие для ножек чипа. Прищепка самопозиционируется, не промахнешься. Если не тянуть провод, держится уверенно. В моем случае, рядом с чипом какая то пластиковая фигня напаяна (на фото в правом нижнем углу). Расстояния хватило точь-в-точь. Прищепка краем соприкасалась, но не давила. В моем ноуте разъёмы USB близко друг к другу. В один вставлен концентратор мыши, а рядом я запихивал программатор. Он уперся в концентратор и был не полностью вставлен. Диоды зажглись, но винда не видела устройство. Из-за этого когда я запускал программу программатора, она не видела чип. Я не с разу разобрался, поэтому пробовал зачистить ножки чипа. Наверное, этого можно не делать.

[Corite]

user111 пасиб, полезная информация!

Добавлено спустя 1 минуту 8 секунд:

А крышка самого телека просто снялась или были какие-то хитрые защелки?

[user111]

С защелками пришлось повозиться. Они располагаются по 2 по краям и 2-3 сверху. Нижняя грань без защелок. Я боялся сломать, поэтому аккуратно пытался поддавить или еще как то сместить фиксатор защелки. На самом деле, никакого фиксатора нет. Надо просто пластиковым предметом с усилием отжать заднюю крышку от боковой рамки. Я использовал плоский пластиковый держатель для проводов поставляемый вместе с телевизором. Ширина этого держателя около 2 см. Как раз хватило, что бы защелка открылась. Каждая следующая открывается проще. Хватило одной стороны и одной защелки сверху. Все остальные открылись сами.
