webOS Forums - форум пользователей телевизоров на webOS

[Архивариус]

Что делать, если в упаковке с телевизора не оказалось болтов для присоединения подставки или кронштейна или они потеряны?

Прежде всего, необходимо найти руководство пользователя для вашей модели тв в бумажном варианте или скачать его из раздела техподдержки сайта lg.com. На первой странице мануала будет указано какие болты нужны и их количество. Там же будет указано как правильно привинчивать подставку/кронштейн.

Для примера первая и вторая страница руководство пользователя тв UH770V:

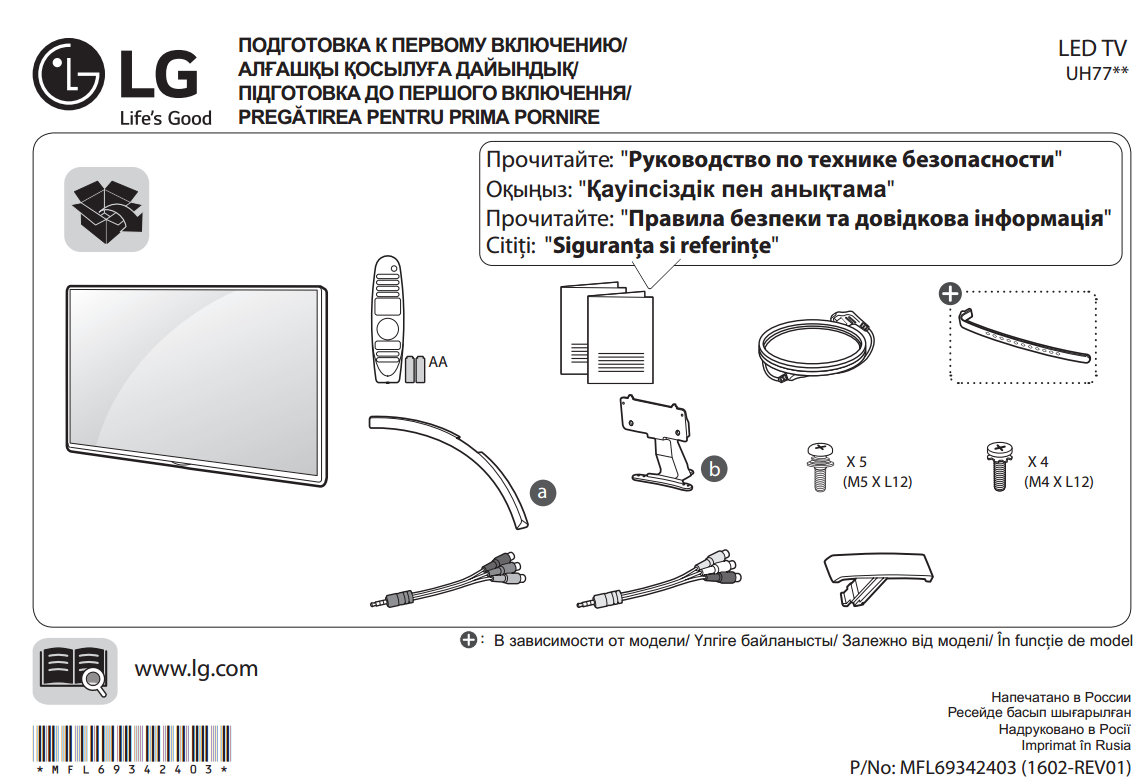

LG UH770V Manual 1st page.jpg (149.31 КБ) Просмотров: 87842

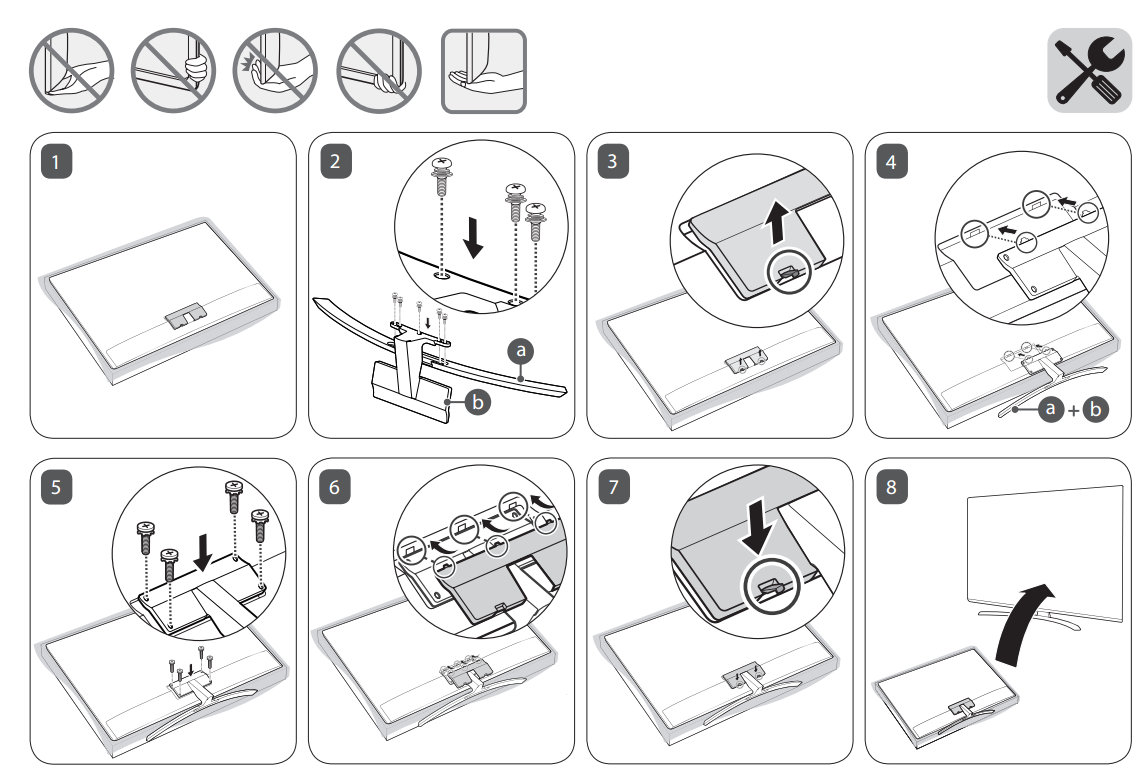

LG UH770V Manual 2nd page.jpg (139.64 КБ) Просмотров: 87842

Как видим, нам необходимы винты с параметрами M5 X L12 (5 шт.) и M4 X L12 (4 шт.). Записываем характеристики и количество на бумажке и идем в ближайший строймаркет. Не забудьте прикупить тонкие шайбы, если они есть на рисунке на болтах. В принципе, даже если шайб не будет, подойдут болты короче на 1 мм.

Полезные ссылки:

• Габариты кронштейнов для настенного крепления ЖК телевизоров LG 2017 года.
• Габариты кронштейнов для настенного крепления ЖК телевизоров LG 2018 года.
• Габариты кронштейнов для настенного крепления OLEDтелевизоров LG 2018 года.
• Подбор болтов для крепления подставки/кронштейна к ТВ

[Arthur]

Не может ли кто-либо подсказать размеры болтов для отверстий задней панели (VESA) 65SM9010?

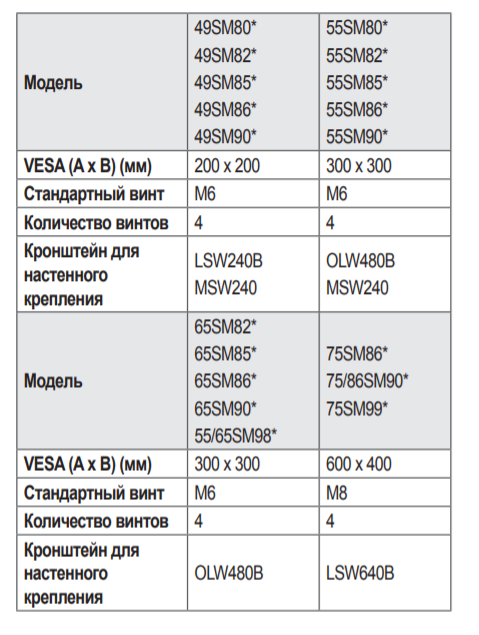

[narpol]

Arthur


[speno112]

Вечер! Подскажите, кто в теме, какие по длине болты используются при креплении ответной части к телевизору. Вот, что ответили в сервисе:
Используются болты стандарта M6.
Погружная часть болта (вкручивающаяся в телевизор) не должна превышать L14. Общая длина болтов зависит от типа использемого кронштейна, толщины крепежной пластины, использования дополнительных крепежных элементов (например:шайбы, уплонители и тд).
Купил болты м6х16, но они не цепляют резьбу внутри корпуса. И я не вижу там внутри никакой резьбы. Подскажите!

[JackSparrow]

speno112
Что-то подобное обсуждалось в теме по Вашей модели:
minich @ Телевизор LG OLED CX (48,55,65,77") 2020 года
Плюс может тут что-то есть:
Подбор болтов для крепления подставки/кронштейна к ТВ
Ckopoxoq @ Телевизор LG SJ930V (55,60,65) 2017 года
В общем просьба по итогу отписаться по длине болтов, тоже интересно)

[speno112]

Я не хочу покупать кронштейн, дорого и всё же далеко от стены получается. Хочу просто на квадратный профиль крепить. Меня смущает, что с поддержки мне написали, что погружная часть болта не должна превышвть 14 мм. А у меня и 16 ничего внутри не цепляет. Смотрел забугорный ролик по реплению на кронштейн, там говориться о М6х20.
Во всех обсуждениях, никто почему то о длине болтов ге упооминает.

[speno112]

Короче, выяснил вот что. Я покупал б/у телевизор и видимо продавец выкрутилболты крепления вместе с этими втулками (реально ли это? По болтвм это М6х16.
Можно ли найти такие втулки и самому сделать или остался только вариант тумбы?

[JackSparrow]

speno112
Ссылку давал же выше, там судя по фото, отверстия крепления располагаются в алюминиевой раме. Как он их мог тогда выкрутить?

[speno112]

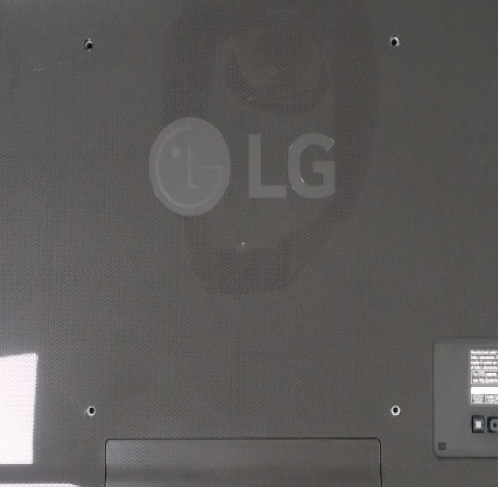

Такое фото прислали…

Добавлено спустя 3 минуты 4 секунды:

speno112
Ссылку давал же выше, там судя по фото, отверстия крепления располагаются в алюминиевой раме. Как он их мог тогда выкрутить?

На телефоне смотрел, эту ссылку не заметил. Вроде похоже, что так и есть.


Просто мне прислали из поддержки такое фото, вот я и растроился…

[JackSparrow]

speno112
Судя по фото, алюминиевые крепления с резьбой под винты на месте.
