LG TV AccessUsb - debug mode, root, etc.

Обсуждение LG smart TV. Пишем тут отзывы и мнения об лджи смарт тв! Разрешено обсуждать цены и где дешевле купить смарт тв.

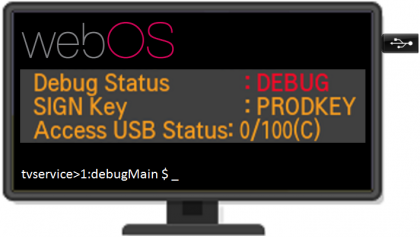

AccessUSB: «флешка всевластия» для телевизоров LG

Сообщение AMETKO » 24 мар 2022, 22:31

Нашел вот такую статью на хабре, возможно пригодится тем, кто интересуется этой темой.

AccessUSB: «флешка всевластия» для телевизоров LG



Многие современные телевизоры имеют скрытые сервисные меню, через которые можно посмотреть и изменить различные параметры, недоступные в обычном пользовательском меню. В телевизорах LG есть 2 основных сервисных меню - InStart и EzAdjust, которые можно вызвать посылкой "секретных" ИК кодов, отсутствующих на обычном пульте. Подробности о том, как открыть эти меню, легко найти в интернете, не буду на этом останавливаться, один из вариантов - в этой статье. К сожалению, многие интересные опции в сервисных меню были недоступны для изменения.

В меню InStart меня заинтересовала строка Access USB Status. Гугление не давало никакой информации о том, что это за Access USB, но интуиция подсказывала, что это что-то интересное.

Кроме того, изучая информацию в интернете, я узнал что у более старых телевизоров была возможность подключиться по RS232 и получить debug консоль. В новых моделях телевизоров физический RS232 отсутствует, однако удалось выяснить, что возможность консольного подключения не исчезла - консольное соединение в новых ТВ можно получить, подключив переходник USB-UART на PL2303. Сделав шнурик из пары PL2303 и введя команду debug я опять наткнулся на упоминание AccessUSB:

Код: Выделить всё
Access USB is NOT opened!!!


Решено было разобраться что это за AccessUSB, что даёт, и по какому протоколу работает. Для начала нужно было получить прошивку ТВ. Прошивки для телевизоров LG распространяются в формате epk - это проприетарный формат LG, запакованный, зашифрованный и подписанный, однако её можно распаковать с помощью opensource тулзы epk2extract (большое спасибо создателям этой тулзы). Распаковав прошивку и пройдясь поиском по строке "AccessUSB", я обнаружил основные модули, которые отвечают за взаимодействие с AccessUSB: physical-device-manager - занимается определением подключаемых устройств, и securitymanager - отвечает за авторизацию.

Обнаружение AccessUSB в системе
Для начала надо было выяснить, каким образом AccessUSB вообще определяется в системе, для этого я начал исследовать physical-device-manager. Операционная система LG - WebOS - как и Android, основана на ядре Linux, но использует хромиум вместо явы для исполнения javascript приложений, и естественно другое внутреннее API. Впрочем, системные сервисы представляют собой обычные линуксовые ELF файлы под ARM архитектуру. Несмотря на то, что ядро Linux способно определять и использовать со встроенными драйверами большое число различных устройств, в WebOS будет доступно только то, что определит physical-device-manager, который также представляет собой нативный ELF файл.

При загрузке его в IDA обнаружилось, что почти все присутствующие функции были экспортируемыми, и соответственно известны их имена, что весьма облегчило задачу. Я обнаружил таблицу допустимых устройств и определил названия и типы её полей, чему помимо названий функций также поспособствовали сообщения для логирования.

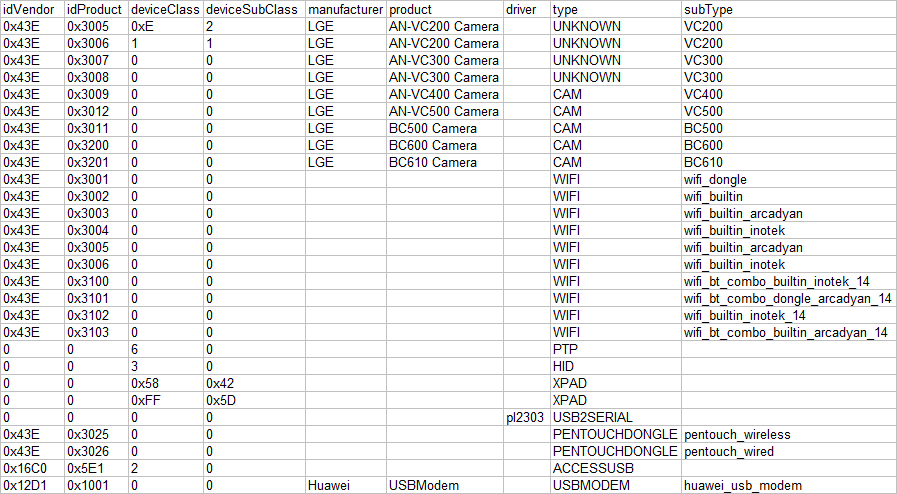

Таблица поддерживаемых устройств

Видно, что телевизор может поддерживать USB камеры, WIFI модули, и другие устройства, однако большинство из них должны иметь определенный VID/PID, и большинство - VID_043E - LG. Вот так и осуществляется vendor lock.

В списке на предпоследнем месте обнаружилось искомое - AccessUSB, а чуть выше - pl2303 USB2SERIAL, используемый для подключения консоли. Итак, AccessUSB - это устройство с VID_16C0&PID_05E1 и Class_02.USB class 02 - это Communications Device Class - по сути - тот же USB-UART. В линуксе подобные устройства работают через стандартный драйвер cdc_acm и определяются как ttyACM. Я сделал прошивку для микроконтроллера STM32 с поддержкой USB, которая реализует этот протокол с требуемыми ID. При подключении к ТВ он определил это устройство:

Сообщение, появляющееся при подключении AccessUSB

При попытке входа в сервисные меню стал запрашиваться 6-символьный пароль вместо обычного 4-символьного (обычно вход в сервисные меню "защищён" дефолтным паролем 0413, который не менялся похоже никогда):

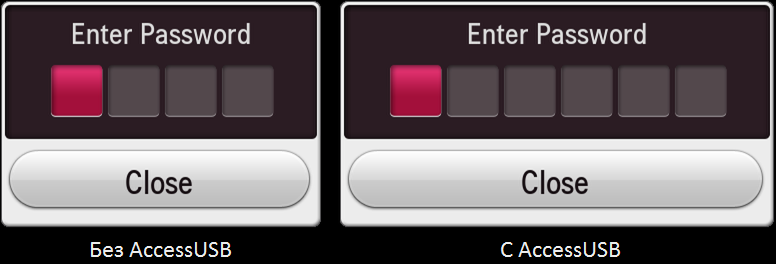

Диалог ввода пароля для доступа к меню InStart/EzAdjust

Дальше естественно авторизация не проходила - теперь предстояло исследовать и реализовать протокол авторизации.


Протокол AccessUSB
За авторизацию AccessUSB отвечает securitymanager, также ARM ELF. Я полностью отреверсил протокол, он оказался явно проприетарный, но относительно простой. Выяснилось, что в отличие от захардкоженного 4-символьного пароля, который проверял сам ТВ, 6-символьный пароль передавался в хешированном виде в AccessUSB для проверки (в чем смысл хешировать 6-цифирьный пароль - я без понятия). Еще выяснилось, что помимо ошибки Invalid Password в протоколе предусмотрены также ошибки Time Expiration и Count Expiration - таким образом, оригинальное AccessUSB может иметь ограничения по времени и/или количеству использований.

Но основная проблема оказалась в том, что на последнем этапе авторизации необходимо было сформировать сообщение, зашифрованное RSA2048. В прошивке ТВ был только открытый ключ, а закрытый содержится только в AccessUSB. Кроме того, в протоколе была предусмотрена возможность сменить сертификат авторизации, однако этот сертификат также должен быть подписан, но уже RSA4096 - в общем хрен редьки не слаще.

Поскольку взлом RSA2048 - задача на данный момент нерешаемая, пришлось считерить - заменить ключ RSA в памяти на свой. Таким образом, чтобы получить рут надо уже иметь рут, однако есть способы рутануть телевизор и без AccessUSB, так что проблема решаемая.

Возможности, предоставляемые AccessUSB
Итак, реализовав протокол и заменив ключ RSA, я наконец смог добиться успешной авторизации моего AccessUSB и исследовать предоставляемые им возможности.

В меню InStart изменился статус AccessUSB:

Статус AccessUSB: слева - не подключено, справа - подключено

Разблокировались многие недоступные ранее опции, в частности появилась возможность переключить телевизор в debug режим:

AccessUSB разблокирует опцию Debug Status

Переключение в debug режим само по себе даёт доступы, аналогичные наличию AccessUSB, так что в принципе достаточно получить рут любым способом и найти как включить debug режим - изменением переменной в памяти или ещё как-то.

В меню EzAdjust появилась возможнось без ограничений изменять любые ToolOption-ы, например включить DVR (возможность записывать телепередачи):

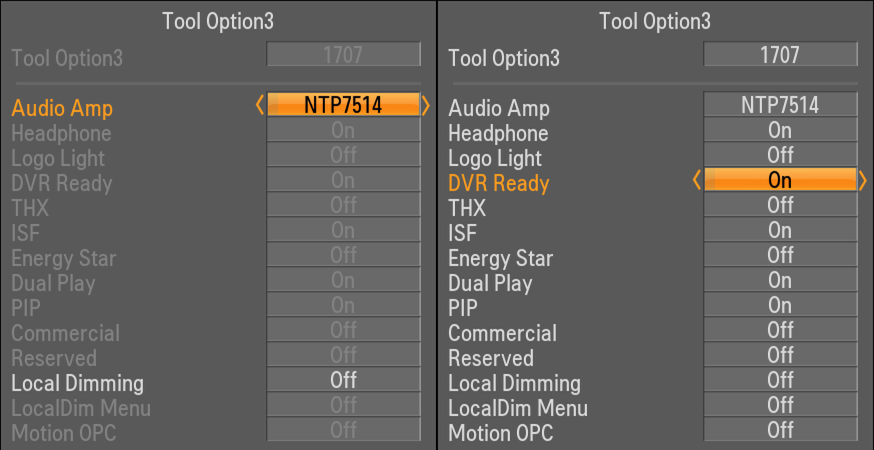

AccessUSB разблокирует возможность изменения всех Tool Options

Подключившись по консоли и введя команду debug, я попал в консоль Debug Mode:

Код: Выделить всё
Enter Debug Mode: if you want exit form debug, input 'x'


По кнопке F1 отображается help:
Код: Выделить всё
=================================================================================
[Pages] List of pages of special key

**[system ] for system
 [tmanager ] job control
---------------------------------------------------------------------------------
[Global] Helps about global special key

 [F01][func:0x00000000]: Show this page help message
 [F02][func:0x00000000]: Move to prev page
 [F03][func:0x00000000]: Move to next page
 [F04][func:0x00000000]: Show Process List
 [F07][func:0x00000000]: Toggle kernel print
 [F08][func:0x00000000]: Toggle process name
 [F09][func:0x00000000]: Toggle debug message output
 [F10][func:0x00000000]: Enter debug main menu
---------------------------------------------------------------------------------
[system] Helps about function of special key

 [ `][func:0x00000000]: show memory status
 [ ~][func:0x00000000]: Setting Marker
 [! ][func:0x00000000]: Control Memory Manager
 [ @][func:0x00000000]: Toggle log level for SM System
 [ #][func:0x00000000]: Control log msg type
 [ $][func:0x00000000]: Dump Memory Pool
 [ %][func:0x00000000]: Control Memory checking opt
 [ ^][func:0x00000000]: Control Memory checking Threshold
 [ +][cmd: true]: sload
 [ |][func:0x00000000]: check close (0)
 [F05][cmd: true]: mask i
 [F06][func:0x00000000]: Task Menu
 [F11][func:0x00000000]: top
 [F12][func:0x00000000]: monitor
 [S+F03][cmd: true]: /info/map
 [S+F04][cmd: true]: exc -1
 [S+F05][cmd: true]: /info/maps -1
 [S+F06][cmd: true]: /info/sema -1
 [S+F07][func:0x00000000]: show current phy.memory
 [S+F08][func:0x00000000]: show all phy.memory
 [S+F09][func:0x00000000]: show timelog
 [S+F10][func:0x00000000]: gdb menu
=================================================================================


По F10 попадаем в debug main menu, его хелп:
Код: Выделить всё
 help,?  Print this help message
 ============================================================
 md Memory dump
 mm Modify memory
 mf Memory fill
 mmap Map kernel physical memory to user vitrual memory
 dsm Disassemble memory
 regs Dump current exception registers
 num Print number in hex/dec/bin
 uptime Print system up time
 sload load symbol info
 sh enter shell
 call Call a function
 mask control mask print
 esyslog syslog
 escreen display screen from file
 gdb gdb current process
 ] ts Show OSA Task status ---] task@systemInfo
 ] prio set task priority ---] prio@systemInfo
 * show Show Various status
 remote Remote Login Mode
 cfg Show current CFG.set value
 ver Show VERsion data
 browser Excute Browser shell
 reset Reset system
 part Show current MTD.map info.
 * orgm Enter Org style debug menu
 * cmddbg Enter Command-Line Style debug menu
 ] ejobs Display Process List ---] ejobs@tmgr
 ] efg Switch focused terminal ---] efg@tmgr
 ] exc Dump exception log ---] exc@tmgr
 ] efork Create new cmdline task ---] efork@tmgr
 ] bcast Broadcast command to all process ---] bcast@tmgr
 ] print Control Print ---] print@tmgr
 ] log Dump Log Buffer ---] log@tmgr
 ] baud Control Baudrate ---] baud@tmgr
 ] elogout logout network connection ---] elogout@tmgr
 ------ debugMain ----------------------------------------
 * test Test basic functions
 * info systemInfo
 * mem memory debugging
 ] mprof Set Msg Profile (per MQ)  ---] mprof@memory debugging
 * tmgr tmgr
 ============================================================
 exit Exit from debugMain menu


Введя команду sh, получаем рутовую Linux консоль. Можно развлекаться по полной. Можно узнать характеристики процессора (cat /proc/cpuinfo), объем доступной памяти (cat /proc/meminfo) и т.д. Выяснилось, что характеристики Smart TV мягко говоря не очень - способны конкурировать разве что с современными ему самыми дешёвыми смартфонами.

Выводы
В ходе данного исследования я выяснил, что AccessUSB представляет собой аппаратный ключ, вероятно выполненный в форм-факторе USB-флешки, дающий расширенный доступ к сервисным опциям и рутовую консоль.

Позже мне удалось исследовать другой телевизор, на несколько лет моложе моего. Выяснилось что поддержка AccessUSB сохранилась, ни протокол, ни ключи не изменились. У меня нет информации про самые последние модели, но вполне возможно, что и там всё осталось по старому.

На данный момент у меня нет никакой информации о том, кто имеет доступ к оригинальным AccessUSB - только сотрудники LG или эти ключи поставляются также и в сервисные центры, однако наличие возможности установить ограничения по времени и/или числу использований вероятно свидетельствует в пользу того, что какие-то сервисные центры могут их получать.

К сожалению, отсутствие закрытого ключа RSA не даёт возможность создать полнофункциональный аналог оригинального AccessUSB, однако если найдётся кто-то, имеющий доступ к оригинальному AccessUSB и желающий получить полнофункциональный клон без ограничений - пишите в приват или комменты, обсудим что можно сделать.


Из комментариев к статье:

saboteur_kiev писал(а):Естественно, что в любом техническом устройстве есть определенные инженерные доступы, которые затем режутся в продакшене различными методами.

Поскольку разработка телевизоров, включая как и модули ядра ОС, так и аппаратные изменения выполняются разными командами разработчиков и аутсорсеров, нужна возможность блокировать доступ к таким вещам обычным пользователям. И в случае утери инженерных плат (где есть все эти rs232 и так далее разъемы), следовало дополнительно ограничить это еще и хардварными ключами.

Когда я работал в проекте WebOs, у нас у каждого инженера был отдельный телевизор с инженерной платой, и один accessusb на отдел.
Если случайно перевел телевизор в Release режим то вернуть его в debug можно было только при поомщи accessusb

Спасибо за ностальжи, было приятно увидеть скриншоты, которые лет 10 назад были обыденностью на работе =)

За это сообщение автора AMETKO поблагодарили: 2
jjamezy (07 фев 2024, 12:53), Ni9999 (26 мар 2022, 12:59)
AMETKO


Сообщения: 3854
Зарегистрирован: 18 июн 2017, 22:32
Благодарил (а): 480 раз.
Поблагодарили: 557 раз.
Телевизор: LG 43UH603V

AccessUSB: «флешка всевластия» для телевизоров LG

Спонсор » 24 мар 2022, 22:31

Реклама показывается только незарегистрированным пользователям. Войти или Зарегистрироваться
Спонсор


Сообщения: 100
Зарегистрирован: 15 июл 2014, 18:43
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.

Re: LG TV AccessUsb - debug mode, root, etc.

Сообщение JackSparrow » 11 июн 2022, 10:13

AMETKO писал(а):Прошивки для телевизоров LG распространяются в формате epk - это проприетарный формат LG, запакованный, зашифрованный и подписанный, однако её можно распаковать с помощью opensource тулзы epk2extract (большое спасибо создателям этой тулзы).

Сборку epk2extract для win10 x64 можно скачать тут: epk2extract.zip

За это сообщение автора JackSparrow поблагодарил:
jjamezy (07 фев 2024, 12:53)
JackSparrow


Сообщения: 9450
Зарегистрирован: 10 июн 2018, 17:48
Благодарил (а): 1365 раз.
Поблагодарили: 1621 раз.
Телевизор: LG OLED 55C9

Re: LG TV AccessUsb - mode debug, root, т. д.

Сообщение jjamezy » 05 фев 2024, 04:38

Любые предложения о том, если у меня есть изменения NVM EEPROM, поэтому "debug" является включена - но после все это, потому что нет AccessUSB, это означает, что нет доступа к меню debug, чтобы получить root/shell - поэтому я все еще на дорожном блоке.

06.10.50 on 3.9.2 (LG43UJ654T model)
jjamezy


Сообщения: 5
Зарегистрирован: 26 янв 2024, 13:44
Благодарил (а): 6 раз.
Поблагодарили: 0 раз.
Телевизор: LG43UJ654T-TD
Звук: Inbuilt LG43UJ654T-TD

Re: LG TV AccessUsb - mode debug, root, т. д.

Сообщение jjamezy » 18 фев 2024, 17:19

jjamezy писал(а):Any suggestions about if I have NVM EEPROM changes, so "debug" is enabled - but after all this, because there is no AccessUSB, it means that there is no access to the debug menu to get root/shell - so I'm still on the road block. 06.10.50 на 3.9.2 (модель LG43UJ654T)


@AMETKO / @JackSparrow??
jjamezy


Сообщения: 5
Зарегистрирован: 26 янв 2024, 13:44
Благодарил (а): 6 раз.
Поблагодарили: 0 раз.
Телевизор: LG43UJ654T-TD
Звук: Inbuilt LG43UJ654T-TD

Re: LG TV AccessUsb - debug mode, root, etc.

Сообщение JackSparrow » 19 фев 2024, 22:27

jjamezy
If you need root - contact kitsued, he has only method working on 4.9.2.

За это сообщение автора JackSparrow поблагодарил:
jjamezy (21 фев 2024, 20:00)
JackSparrow


Сообщения: 9450
Зарегистрирован: 10 июн 2018, 17:48
Благодарил (а): 1365 раз.
Поблагодарили: 1621 раз.
Телевизор: LG OLED 55C9

Re: LG TV AccessUsb - debug mode, root, etc.

Сообщение jjamezy » 21 фев 2024, 20:04

JackSparrow писал(а):jjamezy
If you need root - contact kitsued, he has only method working on 4.9.2.


im running 3.9.2 - I noticed that Kitsuned hasn't been active on this site for almost one year now...would you know where/how to contact?
jjamezy


Сообщения: 5
Зарегистрирован: 26 янв 2024, 13:44
Благодарил (а): 6 раз.
Поблагодарили: 0 раз.
Телевизор: LG43UJ654T-TD
Звук: Inbuilt LG43UJ654T-TD

Re: LG TV AccessUsb - debug mode, root, etc.

Сообщение JackSparrow » 23 фев 2024, 00:04

jjamezy
@kitsune_daemon
JackSparrow


Сообщения: 9450
Зарегистрирован: 10 июн 2018, 17:48
Благодарил (а): 1365 раз.
Поблагодарили: 1621 раз.
Телевизор: LG OLED 55C9
