Обсуждение новых панелей OLED MLA (Micro Lens Array) с повышенной яркостью от LG

На выставке CES 2023 производитель OLED-панелей для всех брендов телевизоров компания LG Display объявила официальные подробности о своем третьем поколении WOLED-панели с "Технологией META", которая придет на смену панели второго поколения (OLED EX).

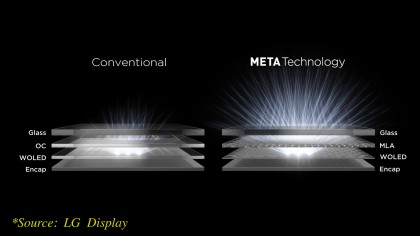

"Недавно представленная технология META от LG Display включает в себя "Матрицу микролинз" (Micro Lens Array (MLA)), которая максимизирует излучение света от OLED-панели, и "META Booster"- алгоритм повышения яркости", - объявила компания

lg-display-evolution-of-oled-micro-lens-array-mla-meta-technology-1-0-meta-booster.jpg (83.66 КБ) Просмотров: 6440

LG Display представляет третье поколение панелей WOLED с MLA (micro lens array)

Более высокая яркость, до 2100 нит
Изначально MLA будет применяться только на 55, 65 и 77-дюймовых OLED-панелях 4K OLED, а также на 77 и 88-дюймовых 8K OLED-панелях, сообщила LG Display, добавляя, что у него есть "цель распространить его на все линейки в будущем". Заявлено, что панель обеспечивает на 60% более высокую яркость до 2100 нит пик, без указания цветовой температуры.

Улучшенная энергоэффективность, углы обзора
LG Display также заявила, что MLA обеспечивает на 30% более широкие углы обзора по сравнению с и без того отличными углами обзора обычных панелей. В нем утверждается, что это "самые широкие углы обзора среди всех существующих телевизионных панелей". Кроме того, MLA должен повысить энергоэффективность на 22% при том же уровне яркости.

".... ‘Матрица микролинз" - это слой выпуклых линз микрометрового размера, который максимизирует излучение света от OLED-панели и повышает энергоэффективность на 22% по сравнению с аналогичной яркостью. Благодаря этой технологии LG Display стала первым производителем панелей, решившим проблему отражения света обратно на панель и его потери, что ограничивало максимальную яркость ", - пояснили в LG Display.

Например, 77-дюймовая 4K OLED-панель имеет в общей сложности 42,4 миллиарда микролинз, более 5000 на пиксель. С другой стороны, существует риск того, что MLA негативно повлияет на однородность панели, что уже является проблемой для WOLED. Этот фактор обсуждался представителями отрасли в преддверии официальных анонсов на выставке CES 2023.

MLA WOLED в 2023 году будет конкурировать с улучшенной панелью 2023 QD-OLED, которая, по заявлениям Samsung Display, может достигать пиковой яркости более 2000 нит и поддерживать насыщенность цвета при высоких уровнях яркости. - "Успешное развитие нашей превосходной технологии META выводит качество изображения OLED-телевизоров на новый, беспрецедентный уровень", - сказал Хен-Ву Ли, старший вице-президент и глава подразделения крупных дисплеев LG Display. "Мы продолжим лидировать на рынке OLED-телевизоров, расширяя сектор OLED-телевизоров премиум-класса и укрепляя нашу конкурентоспособность благодаря наилучшему качеству изображения и самым разнообразным модельным рядам, когда-либо собранным".

phpBB [video]

Компания Panasonic также публично признала, что ее флагман 2023 MZ2000 использует технологию MLA. Panasonic продемонстрировала 1500 нит в окне 10%, LG Electronics говорит о 1800 нит, а FlatpanelsHD показал 2100 нит, заявленных для режима яркого изображения LG.

[JackSparrow]

Тем временем старина Винс выкатил первые замеры новых WRGB панелей от LGD с MLA (Micro Lens Array) с Панасоника MZ2000.

phpBB [video]

На 10% окне честные 1515 нит с правильным белым, на весь экран 209. По-моему это не просто неплохо, но самый значимый скачок яркости WRGB OLED примерно года эдак с 2017.

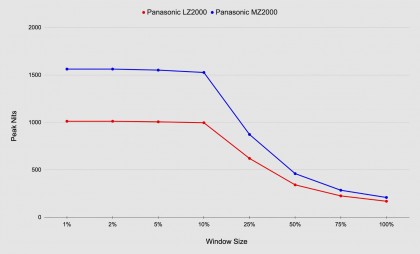

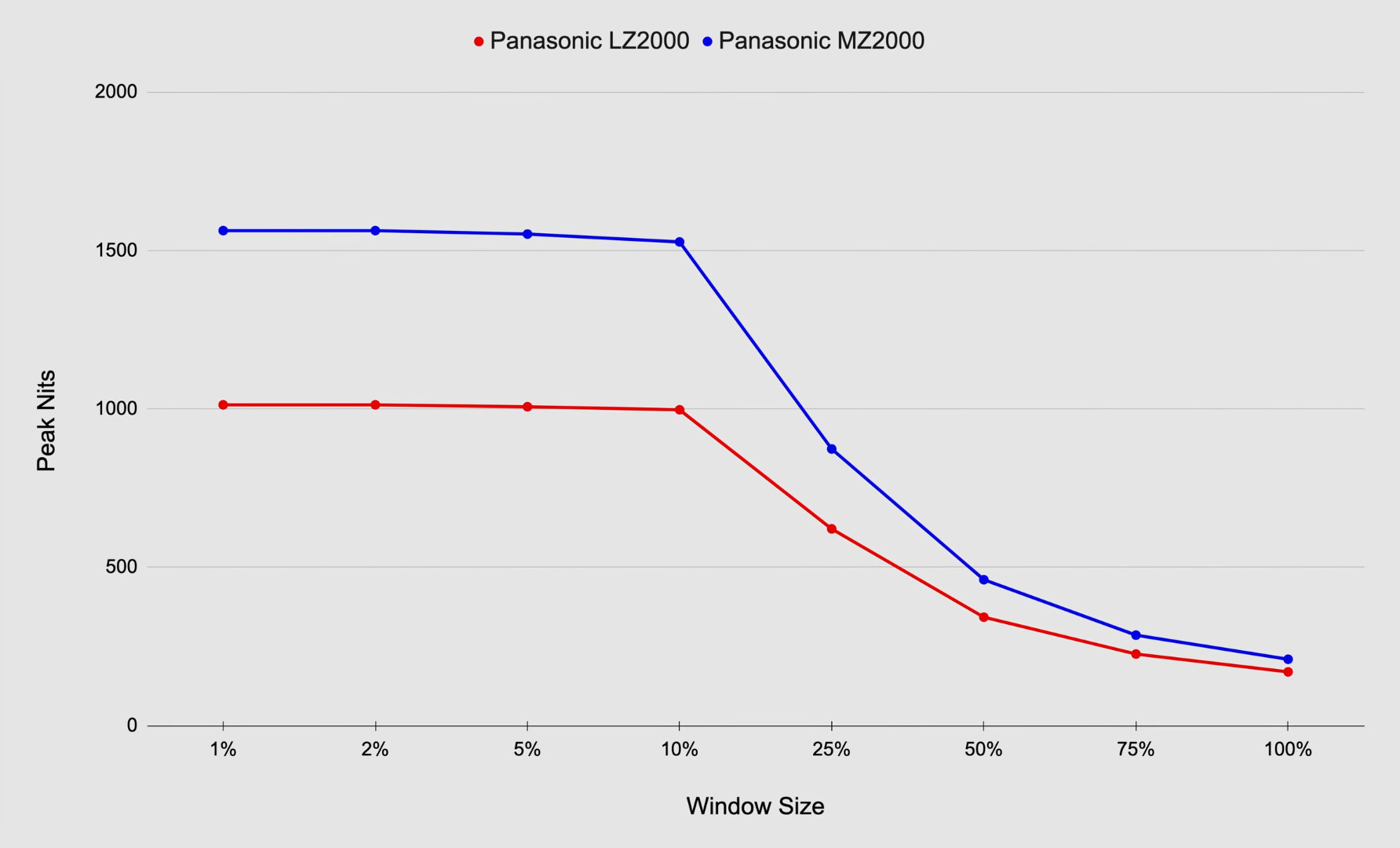

Panasonic LZ2000 vs Panasonic MZ2000 Peak Nits.jpg (73.25 КБ) Просмотров: 6429

Пиковая яркость Panasonic LZ2000 против Panasonic MZ2000

Теперь вопрос - сколько будет у LGE?

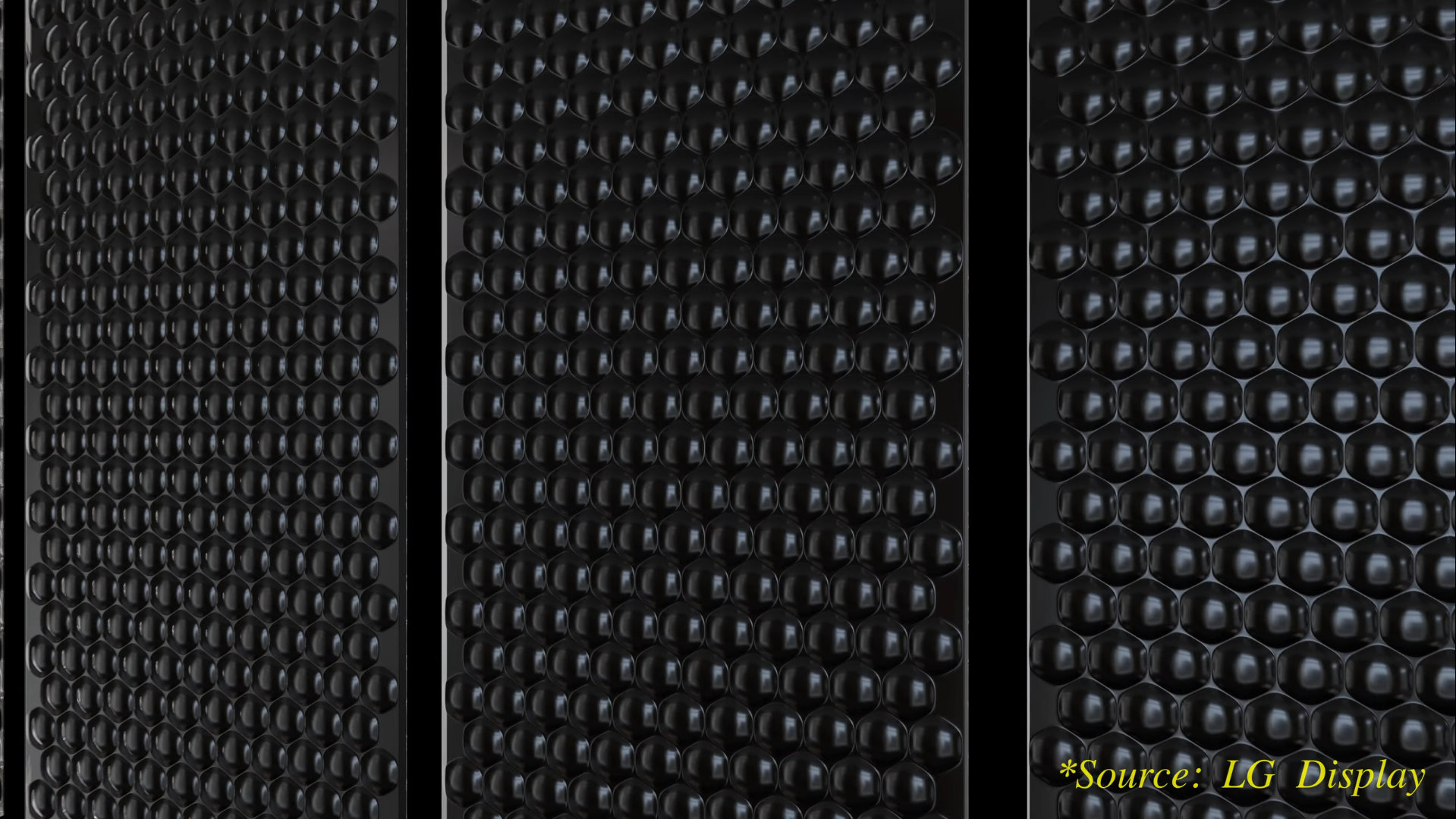

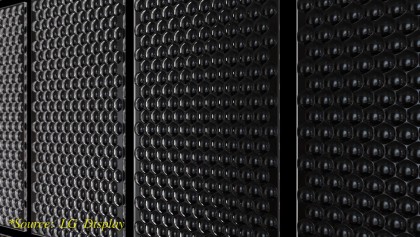

MLA - micro lens array.jpg (332.49 КБ) Просмотров: 6429

Технология MLA (micro lens array)

На текущем этапе MLA, как известно, будет только у серии G3 55/65/77".

[AMETKO]

Винсент выкатил новое видео "Секретные ингредиенты OLED-панели нового поколения от LG с технологией META (2100 нит! ) ":

phpBB [video]

Размещу здесь из него несколько слайдов из презентации LGD по поводу MLA.

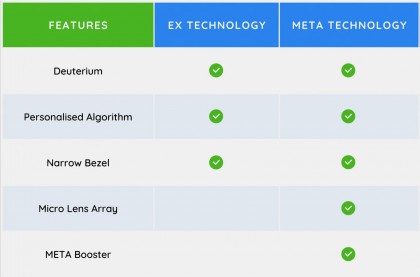

sekretnye-ingredienty-oled-paneli-novogo-pokoleniya-ot-lg-s-tekhnologiej-meta-2100-nit-2.jpg (404.77 КБ) Просмотров: 6338

В отличие от привычных ежегодных обновлений состава люминофора, структуры пикселей и т. п., MLA заходит с совершенно другой стороны: основная идея, насколько я понял, уменьшить различные паразитные потери и отражения света от пикселей во внутренних слоях панели и отражать его обратно.

sekretnye-ingredienty-oled-paneli-novogo-pokoleniya-ot-lg-s-tekhnologiej-meta-2100-nit-3.jpg (141.15 КБ) Просмотров: 6338

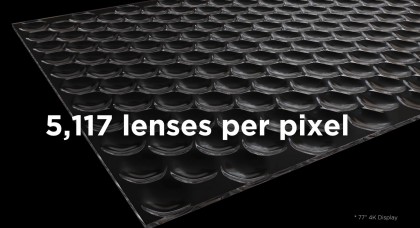

При размере панели 77" на один пиксель приходится 5117 микролинз.

sekretnye-ingredienty-oled-paneli-novogo-pokoleniya-ot-lg-s-tekhnologiej-meta-2100-nit-6.jpg (228.47 КБ) Просмотров: 6338

Результат подозрительно живительный: и яркость очень сильно вырастает (до ~1.5 раз), и углы обзора увеличиваются (хотя с этим у оледов по-моему никогда не было значимых проблем).

sekretnye-ingredienty-oled-paneli-novogo-pokoleniya-ot-lg-s-tekhnologiej-meta-2100-nit-1.jpg (178.8 КБ) Просмотров: 6338

Плюс поверх этого вроде как доработали питание, назвав это Meta Booster, но за маркетинговыми завесами понять что именно сделано трудно.

sekretnye-ingredienty-oled-paneli-novogo-pokoleniya-ot-lg-s-tekhnologiej-meta-2100-nit-5.jpg (91.83 КБ) Просмотров: 6338

Неплохо отметили 10-летие бытовых OLED телевизоров)).

sekretnye-ingredienty-oled-paneli-novogo-pokoleniya-ot-lg-s-tekhnologiej-meta-2100-nit-4.jpg (181.11 КБ) Просмотров: 6338

Еще немного новостей по MLA от LG:

LG Display Unveils Third-Generation OLED TV Panel at CES 2023
https://news.lgdisplay.com/en/2023/01/l ... -ces-2023/

[Mansur81]

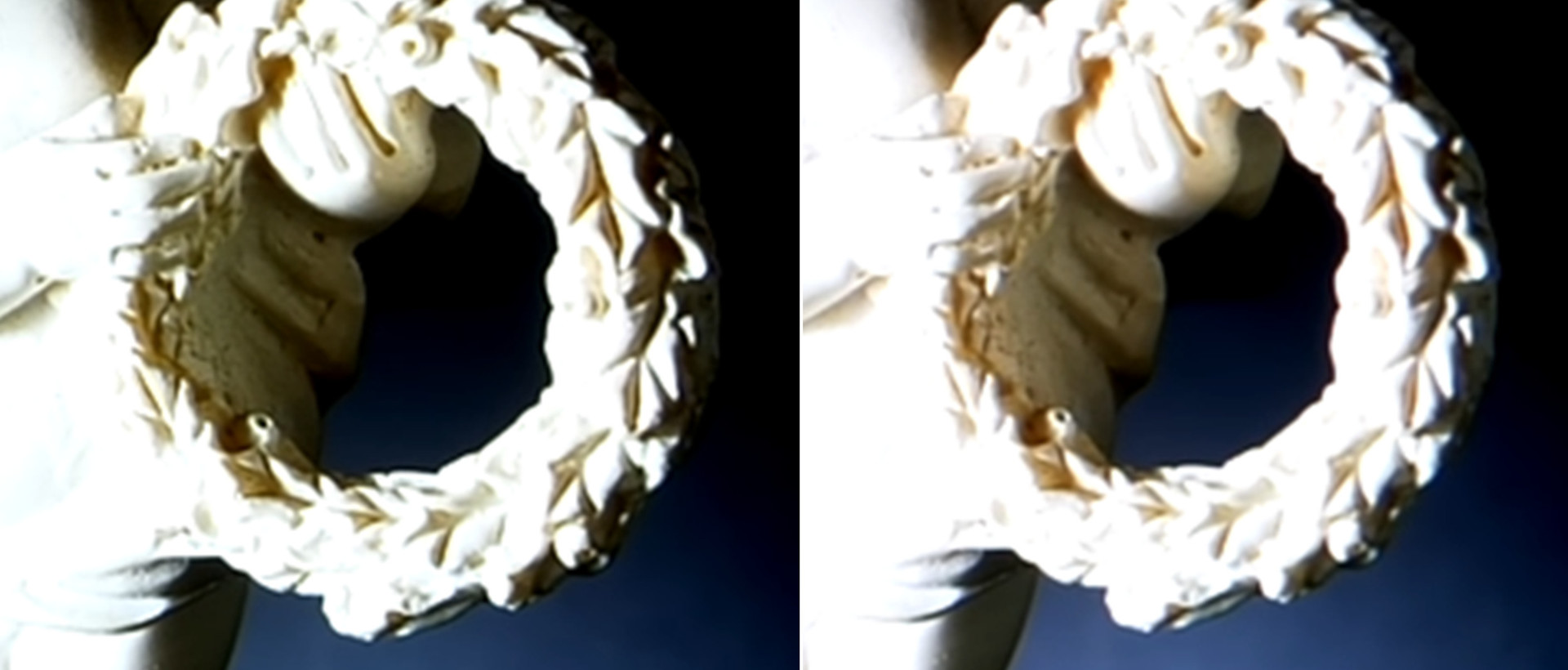

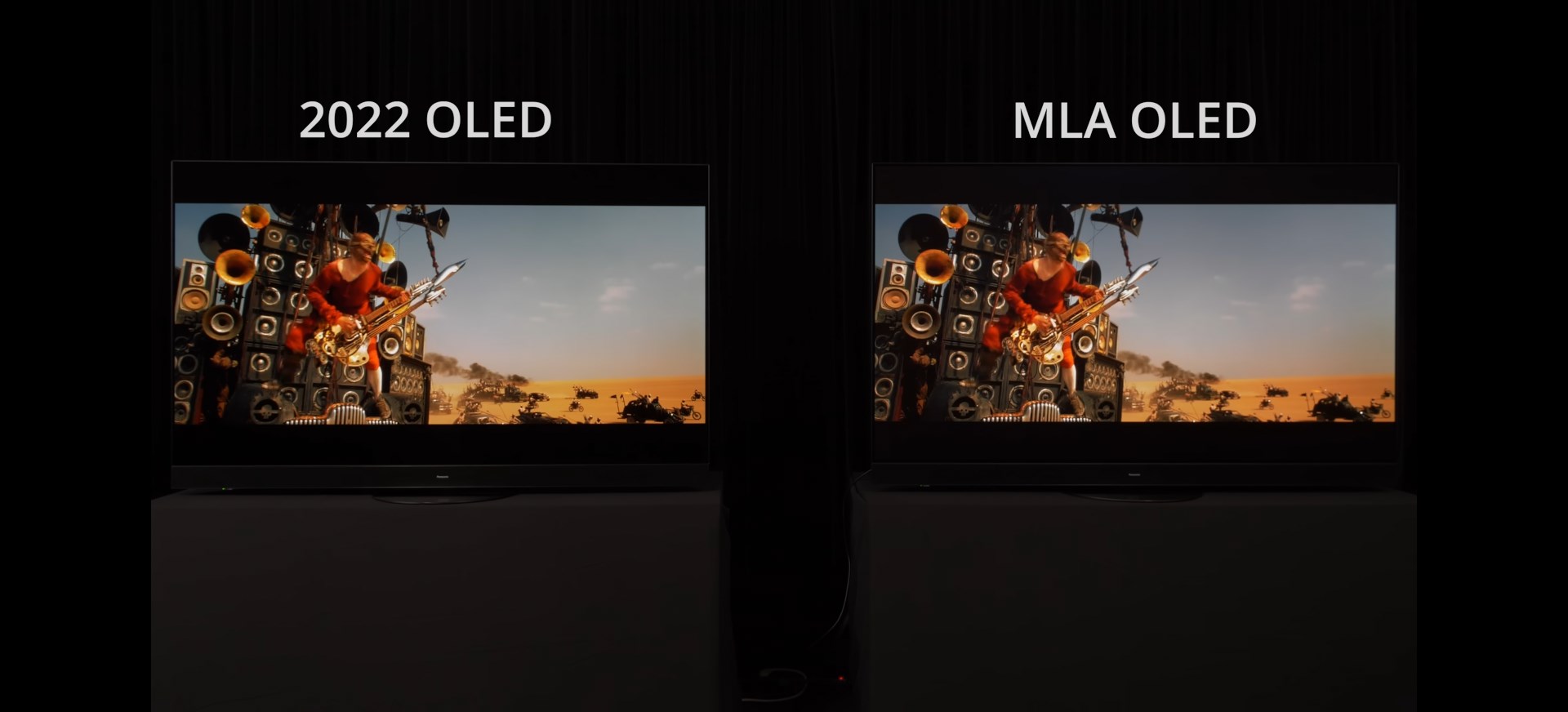

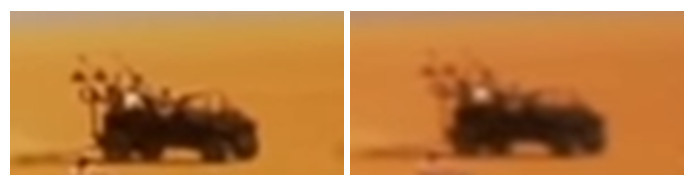

Забугорный народ пишет но технология MLA, похоже, имеет не только преимущества. При прямом сравнении 2022 года с MLA создается впечатление, что на модели с MLA картинка немного более размыта, при увеличении детализации это также становится очевидным.


I Measured The World's First Publicised MLA OLED TV.jpg (130.92 КБ) Просмотров: 5844

Пример из видео https://youtu.be/MbmQ98my5bE?t=1m27s:

[JackSparrow]

Скорее всего камера была сфокусирована на старой модели, из-за чего размытость изображения на ней меньше.

[Mansur81]

JackSparrow
Опосредованно по записи видно, что камера расположена ровно по центру и эти устройства находятся на одинаковом расстоянии от неё, и на одном и на другом тв она должна быть более или менее сфокусирована, поэтому резкость будет на одном уровне.

Независимо от яркости экрана, микролинзы также обеспечивают угол обзора, улучшенный примерно на 40°, что также может быть причиной этого, и он может вести себя аналогично фильтру X-Wide Angle в ЖК-технологии.
В противном случае единственным объяснением такого отклонения была бы децентрированная линза, где правая сторона размыта гораздо сильнее.
Здесь вам нужно дождаться дальнейших отчетов, чтобы иметь возможность оценить, является ли впечатление обманчивым или действительно есть различия.


https://www.youtube.com/watch?v=GzgrfSSYk04

Ниже материал с AVForum из презентации Panasonic MLA, там вы также можете увидеть небольшую разницу в увеличении деталей при прямом сравнении, к сожалению, модель MLA здесь также немного переэкспонирована.


phpBB [video]

[JackSparrow]

Винсент выкатил новое видео "Секретные ингредиенты OLED-панели нового поколения от LG с технологией META (2100 нит! ) ":

Перевод от федота:

Справа от вас последняя ОЛЕД-панель с метатехнологией от LGD слева от вас прошлогодняя с технологией ЕХ, и я собираюсь использовать калориметр Konica Minolta ca410 для измерения пиковой яркости на обеих панелях.

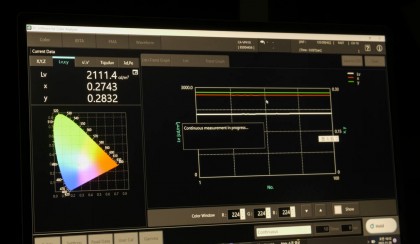

Сначала начнём с прошлогодней, и вы можете видеть, что мы получаем пиковую яркость порядка 1367 нит в 3% окне (0:25). Затем замеряем панель с технологией Мета и получаем 2112 нит (0:36), что означает увеличение более чем на 60%. Обратите внимание, что эти цифры были получены при исходной точке белого панели более 9000 Кельвинов. Поскольку Метапанель была лишь предсерийным образцом с рудиментарным SoC.

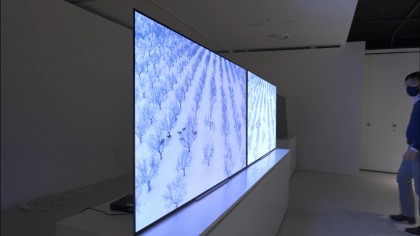

Надеюсь вы видите, что Метаэкран был просто установлен на какой-то импровизированной акриловой подставке. Очевидно, что как только ТВ с Метапанелями появятся на рынке я буду замерять их яркость при точке белого D65, но учитывая большой скачок яркости при исходной точке панели я ожидаю около 1500 нит пиковой яркости при точной цветовой температуре.
Увеличение яркости не ограничивалось только 3% окном, все другие размеры окон выглядели и измерялись ярче, чем прошлогодняя панель, что придавало большее влияние HDR на реальный контент за пределами тестовых шаблонов.
1:36 Молнии в ночном небе будут вспыхивать с большей интенсивностью, что в конечном итоге вызовет более сильный эмоциональный отклик. Зеркальные блики сияли бы ярче приближая нас к тому, что мы видим в реальной жизни, полное снежное поле выглядело бы белым на самом деле и не считалось бы светлым оттенком серого из-за более агрессивного ABL. Это повышение яркости также бы повлияло на цвета делая их более яркими и резкими.

Как же LGD удалось добиться такого увеличения яркости?
Ответ, это использование MLA или массива микролинз, названный южнокорейским производителем ОЛЕД-панелей как Мета технология, при которой слой выпуклых линз микрометрового размера наносится на ОЛЕД-панель для получения более высокой светоотдачи от экрана. Чтобы объяснить на обычной ОЛЕД-панели без такой технологии незначительная часть света будет потеряна из-за внутренних отражений внутри панели (2:47), что конечно же менее эффективно чем хотелось бы.
(2:58) С MLA миллиарды крошечных выпуклых линз наносятся на ОЛЕД-панель с использованием сверхточного рисунка эффективно создавая более 5000 микролинз/объективов на пиксель на 77-дюймовом дисплее 4К. Экраны меньшего размера будут иметь меньше микролинз на пиксель из-за более низкой светосилы пикселя.
Эти микролинзы были разработаны в определённой форме, чтобы перенаправлять свет отражённый изнутри обратно на экран и в конечном счёте к пользователю, резко уменьшая потерю света и увеличивая видимую светоотдачу.
Улучшенное светорассеяние от MLA также приводит к более широким углам обзора с меньшим падением яркости по оси и цветовым оттенком по сравнению с панелью ЕХ, впервые представленной в 2022 году.
Чтобы уточнить, все основные технологии, присутствующие на панели ЕХ, такие как использование дейтерия, а также более высокая светосила пикселя, обеспечиваемая устранением некоторых металлических сенсорных линий, что, в свою очередь, позволяет использовать персонализированные алгоритмы и более узкие рамки, по-прежнему присутствуют в новой панели с MLA.
(4:23) Таким образом, в дополнение ко всем достоинствам технологии ЕХ, технология следующего поколения Мета обеспечивает повышенную яркость и более широкие углы обзора благодаря использованию микролинз.
LGD фактически сделала ещё один шаг вперёд и внедрила алгоритм мета-усилителя, который максимизирует пиковую яркость различных областей экрана, сначала анализируя световые данные содержащиеся во входном видеосигнале, а затем оптимизируя подачу энергии на различные части экрана.

Если ранее панель ЕХ позволяла получить 30% увеличение яркости полноэкранного режима по сравнению с обычной ОЛЕД-панелью без ЕХ технологии, то комбинация массива микролинз и технология мета-усилителя в дисплеях третьего поколения LG должна привести к увеличению яркости ещё примерно на 60%, мы говорим об измерениях в полноэкранном режиме по сравнению с обычной панелью, не являющейся ЕХ.
Некоторые круги могут не одобрять использование усиление белого субпикселя для достижения более высокой яркости, но факт в том, что подавляющее большинство источников света в реальном мире имеют белую, а не цветную основу. Если вы посмотрите на солнечный свет в комнате и зеркальные отражения от других источников света, то большинство из них приходится на спектр белого цвета с разной цветовой температурой. Таким образом ОЛЕД-экран WRGB, безусловно, более чем способен реалистично и точно отображать цвета в реальном мире, а металлическая панель следующего поколения будет самым ярким ОЛЕД-экраном WRGB, которая приблизит вас на один шаг к естественной реальности.

Мета-панель будет доступна для начала в размерах 55-65-77 дюймов, в дальнейшем появятся и другие размеры. И я ожидаю, что различные производители ОЛЕД ТВ будут устанавливать её в свои флагманские модели высшего уровня 2023 года. Хотя, как и случае с ЕХ-панелью, некоторые бренды могут воздержаться от прямого признания использования металлических панелей в своих ОЛЕД ТВ.

[Vladi73]

Перевод

phpBB [video]

[dhonchik]

Ну могу токо поаплодировать, ребята придумали воистину крутую вещь и её развивают, а не просто страдают ерундой.
